第一节 物理层下的传输介质 3.光纤(fiber) 申组成：光导纤维(Optical Fiber)简称光纤，由能传导光波的石英玻璃 纤维外加低折射率的保护层组成。 申传输特性：利用光导纤维传递光脉冲来进行 的，有光信号为1，无光信号为0，光信号在光 纤中进行全反射。 串光传输系统一般由光源、光纤线路和光探测器组成。 光源：采用发光二极管或半导体激光器，在电信号脉冲作用下产生出光脉冲； 光纤线路：光脉冲在光纤线路上传送； 光探测器：利用光电二极管做成光探测器，将检测出的光脉冲还原成电脉冲信号

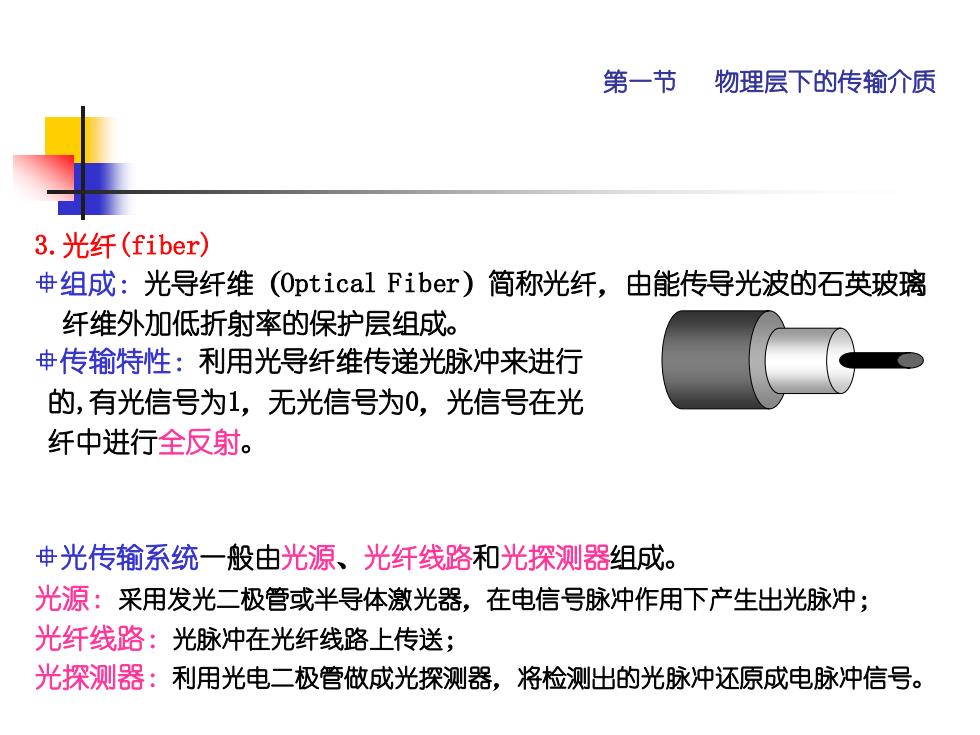

3.光纤(fiber) 组成：光导纤维（Optical Fiber）简称光纤，由能传导光波的石英玻璃 纤维外加低折射率的保护层组成。 传输特性：利用光导纤维传递光脉冲来进行 的,有光信号为1，无光信号为0，光信号在光 纤中进行全反射。 光传输系统一般由光源、光纤线路和光探测器组成。 光源：采用发光二极管或半导体激光器，在电信号脉冲作用下产生出光脉冲； 光纤线路：光脉冲在光纤线路上传送； 光探测器：利用光电二极管做成光探测器，将检测出的光脉冲还原成电脉冲信号。 第一节 物理层下的传输介质
第一节 物理层下的传输介质 申光纤的两种基本传输模式： 多模方式：可以存在多条满足全反射的入射角不同 的光线在同一条光纤中传输；芯的直径约为50-1004m, 光源可以使用普通的发光二极管，数据传输速率受限制。 单模方式：当光纤的直径减少到一个光的波长左右 八 时，光纤像波导那样使光线一直向前传播而没有折射； 芯的直径约为8-104m,用价格较贵的半导体激光器做 光源，衰耗小，效率高，传输距离长。 申特点：传输频带宽、损耗小、中继距离长、无串 音干扰、高保密性、抗雷电和抗电磁干扰性能好且 质量轻、体积小。 申适用：光纤既可以用于局域网也可以用于广域网。 光缆
第一节 物理层下的传输介质 光纤的两种基本传输模式： 多模方式：可以存在多条满足全反射的入射角不同 的光线在同一条光纤中传输；芯的直径约为50-100μm， 光源可以使用普通的发光二极管，数据传输速率受限制。 单模方式：当光纤的直径减少到一个光的波长左右 时，光纤像波导那样使光线一直向前传播而没有折射； 芯的直径约为8-10μm，用价格较贵的半导体激光器做 光源，衰耗小，效率高，传输距离长。 特点：传输频带宽、损耗小、中继距离长、无串 音干扰、高保密性、抗雷电和抗电磁干扰性能好且 质量轻、体积小。 适用：光纤既可以用于局域网也可以用于广域网。 光缆
第一节 物理层下的传输介质 申光纤的连接方法有三种： 賞将断点接入连接头，然后插入连接插座（损耗10%-20%的光，但重新配置系统较容易）； X用机械方法将切割好的光纤钳起来（光的损失大约为10%）； 賞使用融合的方法将光纤的断点处融合在一起（光的损耗最小，连接好的光纤和单根光纤 差不多)。 ◆三种方法的结合处都有反射，且反射的能量会和信号交互作用！ 绕过这种问题的方法是采用环网。 Q计算机 铜线与计算机相连 光纤 接口的结构 光传播的方向 光纤 光接收器信号再生器 光发送器 (光电二极管)（电信号） （发光二极管)
第一节 物理层下的传输介质 光纤的连接方法有三种： 将断点接入连接头,然后插入连接插座(损耗10%-20%的光，但重新配置系统较容易)； 用机械方法将切割好的光纤钳起来(光的损失大约为10%)； 使用融合的方法将光纤的断点处融合在一起(光的损耗最小，连接好的光纤和单根光纤 差不多)。 三种方法的结合处都有反射，且反射的能量会和信号交互作用！ 绕过这种问题的方法是采用环网。 接口的结构 计算机 光纤 与计算机相连 光纤 光发送器 （发光二极管） 信号再生器 （电信号） 光接收器 （光电二极管） 铜线 光传播的方向

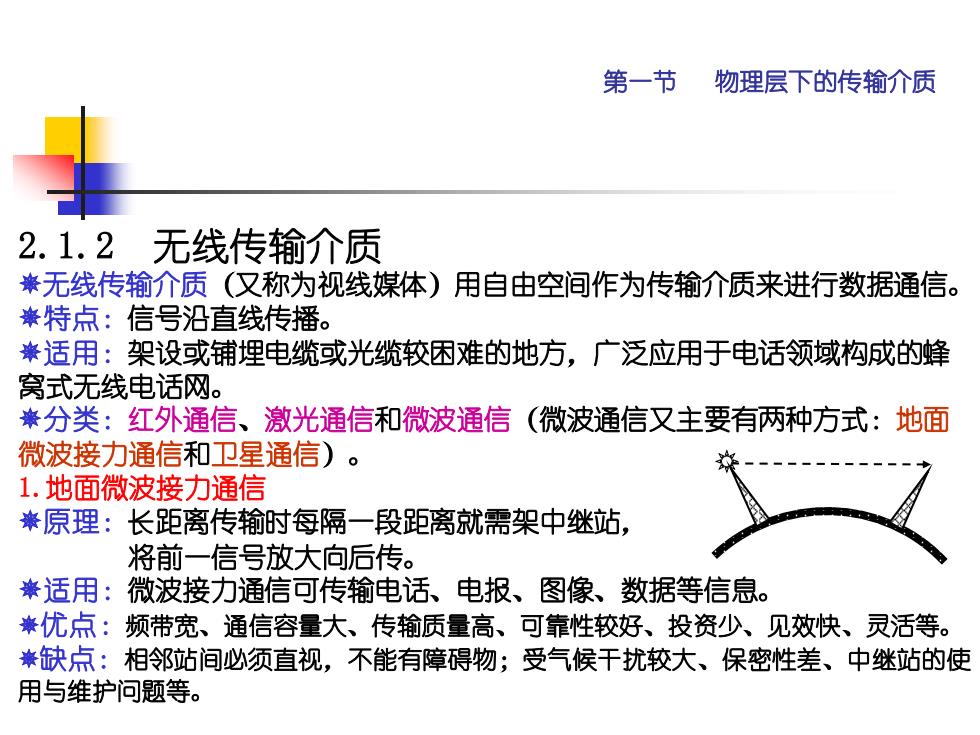

第一节 物理层下的传输介质 2.1.2无线传输介质 *无线传输介质（又称为视线媒体）用自由空间作为传输介质来进行数据通信。 *特点：信号沿直线传播。 *适用：架设或铺埋电缆或光缆较困难的地方，广泛应用于电话领域构成的蜂 窝式无线电话网。 *分类：红外通信、激光通信和微波通信（微波通信又主要有两种方式：地面 微波接力通信和卫星通信)。 1.地面微波接力通信 *原理：长距离传输时每隔一段距离就需架中继站， 将前一信号放大向后传。 适用：微波接力通信可传输电话、电报、图像、数据等信息。 优点：频带宽、通信容量大、传输质量高、可靠性较好、投资少、见效快、灵活等。 缺点：相邻站间必须直视，不能有障碍物；受气候干扰较大、保密性差、中继站的使 用与维护问题等
第一节 物理层下的传输介质 2.1.2 无线传输介质 无线传输介质（又称为视线媒体）用自由空间作为传输介质来进行数据通信。 特点：信号沿直线传播。 适用：架设或铺埋电缆或光缆较困难的地方，广泛应用于电话领域构成的蜂 窝式无线电话网。 分类：红外通信、激光通信和微波通信（微波通信又主要有两种方式：地面 微波接力通信和卫星通信）。 1.地面微波接力通信 原理：长距离传输时每隔一段距离就需架中继站， 将前一信号放大向后传。 适用：微波接力通信可传输电话、电报、图像、数据等信息。 优点：频带宽、通信容量大、传输质量高、可靠性较好、投资少、见效快、灵活等。 缺点：相邻站间必须直视，不能有障碍物；受气候干扰较大、保密性差、中继站的使 用与维护问题等
第一节 物理层下的传输介质 2.卫星通信 *原理：用位于36000Km高空的人造同步通信卫星作中继器的一种微波接力通信 *特点：通信距离远、费用与距离远近无关；具 卫星 有较大的传输延迟，且传输延迟相对确定。 *优点：频带很宽，通信容量大，信号受干扰小， 41756Km 35860Km 通信比较稳定。 *缺点：保密性较差，造价较高。 地球 适用：广播电视通信。 3.红外线与毫米波 12752Km *特点：具有一定的方向性。 *优点：价格便宜，易制造，有良好的安全性，不易被窃听或截取。 *缺点：不能穿透坚硬的物体。 *适用：被广泛应用于短距离通信，红外线成为室内无线网的主要选择对象
第一节 物理层下的传输介质 2.卫星通信 原理：用位于36000Km高空的人造同步通信卫星作中继器的一种微波接力通信。 特点：通信距离远、费用与距离远近无关；具 有较大的传输延迟，且传输延迟相对确定。 优点：频带很宽，通信容量大，信号受干扰小， 通信比较稳定。 缺点：保密性较差，造价较高。 适用：广播电视通信。 3.红外线与毫米波 特点：具有一定的方向性。 优点：价格便宜，易制造，有良好的安全性，不易被窃听或截取。 缺点：不能穿透坚硬的物体。 适用：被广泛应用于短距离通信，红外线成为室内无线网的主要选择对象。。 地球 卫星 41756Km 35860Km 12752Km
