§4.3二组分气-液体系 f=2-Φ+2=4-Φ Φmin=1,f=3(T,P,X)相图为立体图形 恒定T:P-X相图 恒定P:T-X相图 恒定X:P-T相图 1.完全互溶的二组分体系 1)理想的二组分体系 P-X图
1 §4.3 二组分气-液体系 f=2-Φ+2=4-Φ Φmin=1，f=3（T，P，XB）相图为立体图形 恒定 T：P-X 相图 恒定 P：T-X 相图 恒定 X：P-T 相图 1. 完全互溶的二组分体系 1）理想的二组分体系 P-X 图

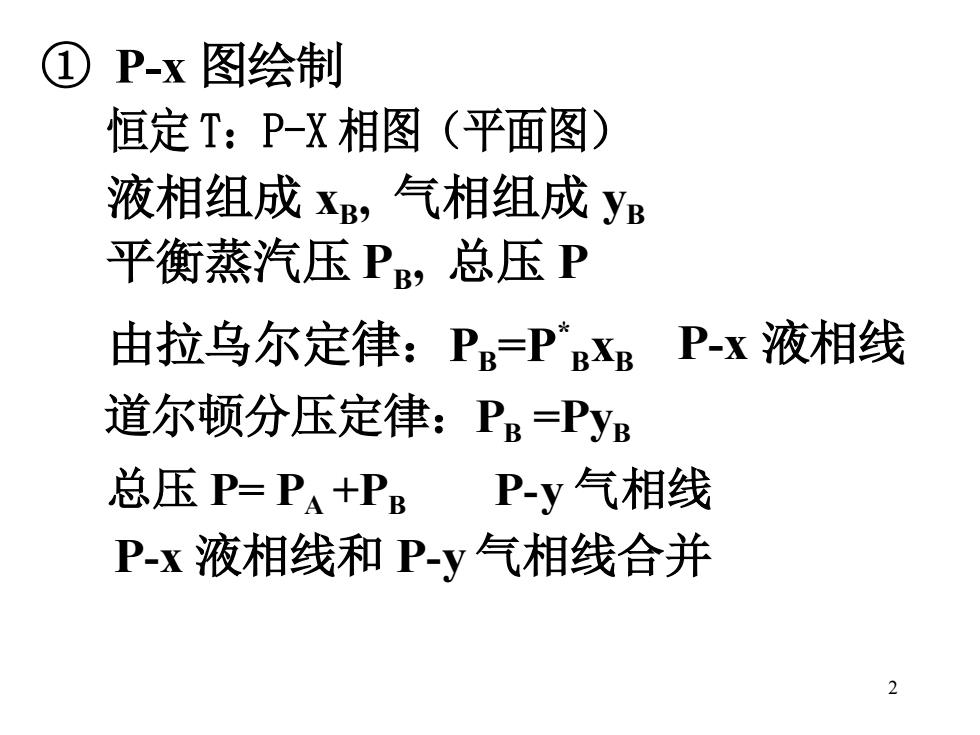

① P-x图绘制 恒定T:P-X相图（平面图） 液相组成X,气相组成yB 平衡蒸汽压P,总压P 由拉鸟尔定律：PB=P'EXE P-X液相线 道尔顿分压定律：PB=PyB 总压P=PA+PBP-y气相线 P-x液相线和P-y气相线合并 2
2 ① P-x 图绘制 液相组成 xB , 气相组成 yB 平衡蒸汽压 PB , 总压 P 由拉乌尔定律：PB =P* B xB P-x 液相线 道尔顿分压定律：PB =PyB 总压 P= PA +PB P-y 气相线 P-x 液相线和 P-y 气相线合并 恒定 T：P-X 相图（平面图）
P=PA+PB=P'AXA+P'BXE =P'A (1-Xg)+P'RXB =P'+(P'B-P'A)XB P=P'+(P'B-P'A)XB P-X液相线 P P"e 截距：PA 斜率：PgPA PA PB: A X B A,B饱和蒸气压 3
3 P= PA +PB = P* A xA + P* B xB =P* A（1-xB）+ P* B xB = P* A +（P * B - P* A）xB P= P* A +（P * B - P* A）xB P P* B P* A A x B P-xB液相线 截距：P * A 斜率：P * B - P* A P * A，P * B： A，B 饱和蒸气压
P-y气相线？ PB-P'BXB =PyB P=P'+(P'B-P'A)XE P:P P8-ya(Pa-P) P-y气相线 P PBP~xy)图 L 1-g L：液相线 p* G:气相线 G P'BPA:YB-XB A B B
4 P-y 气相线？ PB =P* B xB =PyB P= P* A +（P * B - P* A）xB ( ) * * * * * B B B A A B P y P P P P P − − = P-yB气相线 P ~ x(y)图 L：液相线 G：气相线 P * B >P * A，yB >xB
②P-x图分析 恒定T:f* 面：液相和气相：f*=2-1+1=2(P,X） 二相：L线和G线间1-g二相区 f*=2-2+1=1(P0rX) 线：液相线L和气相线G: f*=2-2+1=1（P或Xg) 物系点：表示体系的状态点，由工，P,x表示 相点：表示体系某相的状态，T,P,x表示 变压时物系点O的变化：
5 ②P-x 图分析 液相和气相：f*=2-1+1=2（P，xB） 液相线 L 和气相线 G： 变压时物系点 O 的变化： 面： f*=2-2+1=1（P 或 xB） 恒定 T：f * 线：物系点：表示体系的状态点，由 T, P, x 表示 相点：表示体系某相的状态，T, P, x 表示 二相：L 线和 G 线间 l-g 二相区 f*=2-2+1=1（P or X）
