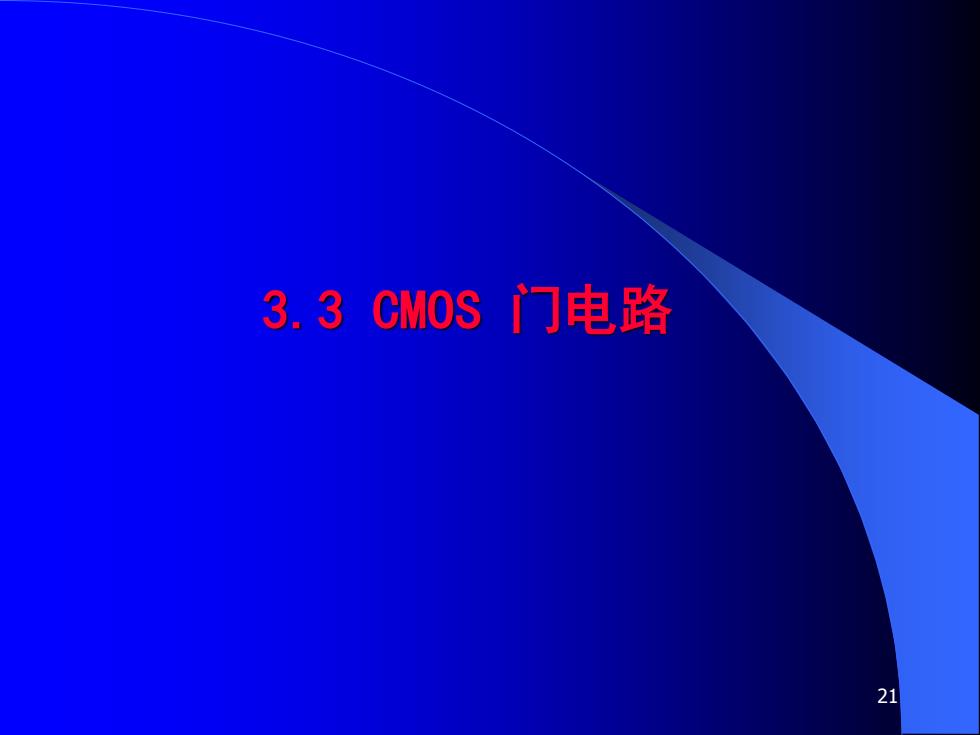

3.3CM0S门电路
21 3.3 CMOS 门电路

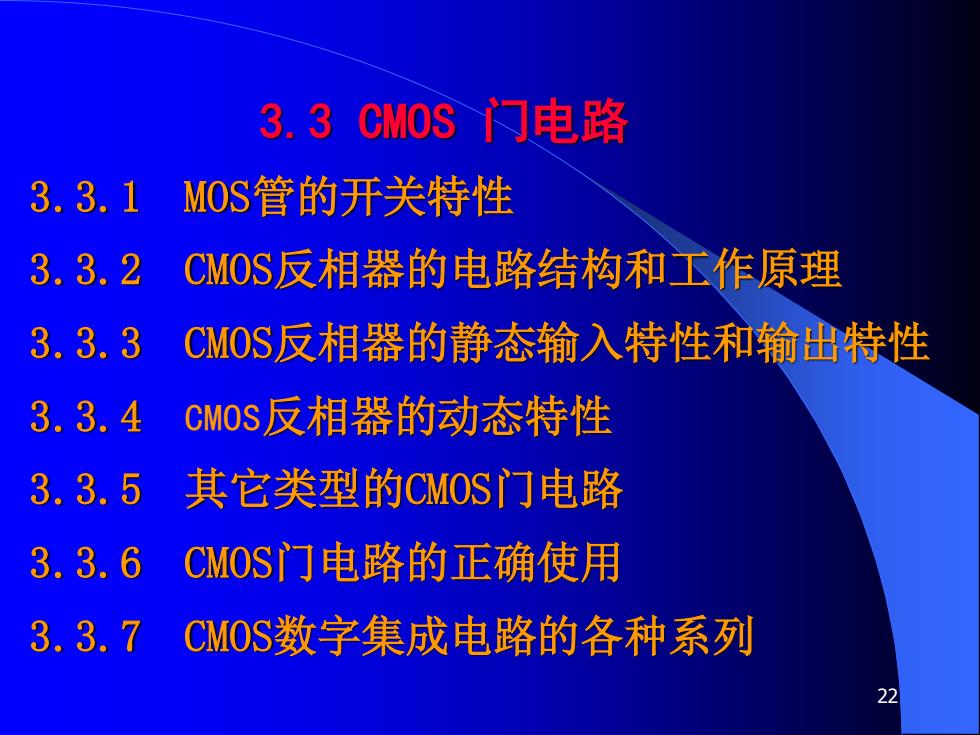

3.3CM0S门电路 3.3.1 MOS管的开关特性 3.3.2 CMOS反相器的电路结构和工作原理 3.3.3CM0S反相器的静态输入特性和输出特性 3.3.4 CMoS反相器的动态特性 3.3.5 其它类型的CM0S门电路 3.3.6 CMOS门电路的正确使用 3.3.7CMOS数字集成电路的各种系列 22
22 3.3.1 MOS管的开关特性 3.3.2 CMOS反相器的电路结构和工作原理 3.3.3 CMOS反相器的静态输入特性和输出特性 3.3.4 CMOS反相器的动态特性 3.3.5 其它类型的CMOS门电路 3.3.6 CMOS门电路的正确使用 3.3.7 CMOS数字集成电路的各种系列 3.3 CMOS 门电路

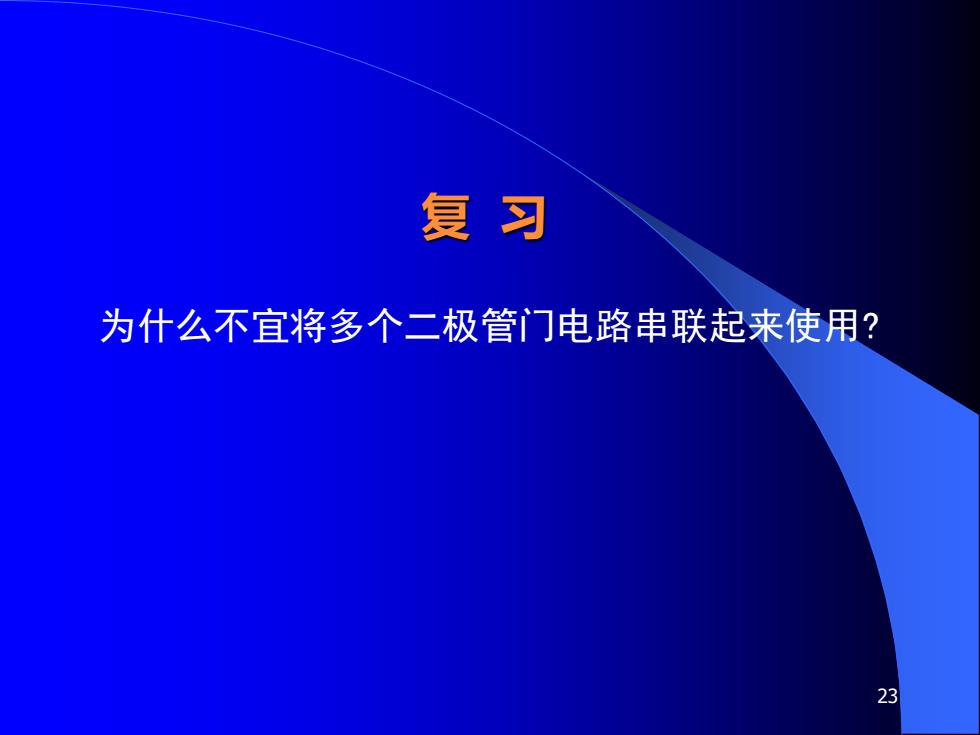

复习 为什么不宜将多个二极管门电路串联起来使用？ 23
23 复 习 为什么不宜将多个二极管门电路串联起来使用?

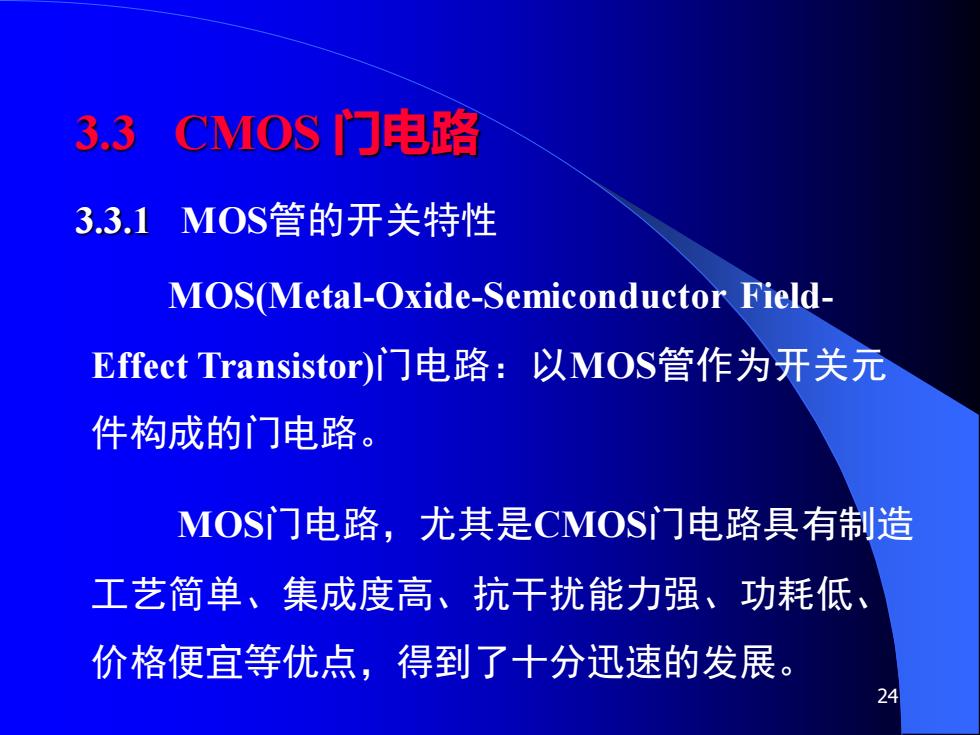

3.3 CMOS门电路 3.3.1MOS管的开关特性 MOS(Metal-Oxide-Semiconductor Field- Effect Transistor)门电路：以MOS管作为开关元 件构成的门电路。 MOS门电路，尤其是CMOS门电路具有制造 工艺简单、集成度高、抗干扰能力强、功耗低、 价格便宜等优点，得到了十分迅速的发展。 24
24 MOS(Metal-Oxide-Semiconductor FieldEffect Transistor)门电路：以MOS管作为开关元 件构成的门电路。 MOS门电路，尤其是CMOS门电路具有制造 工艺简单、集成度高、抗干扰能力强、功耗低、 价格便宜等优点，得到了十分迅速的发展。 3.3 CMOS 门电路 3.3.1 MOS管的开关特性

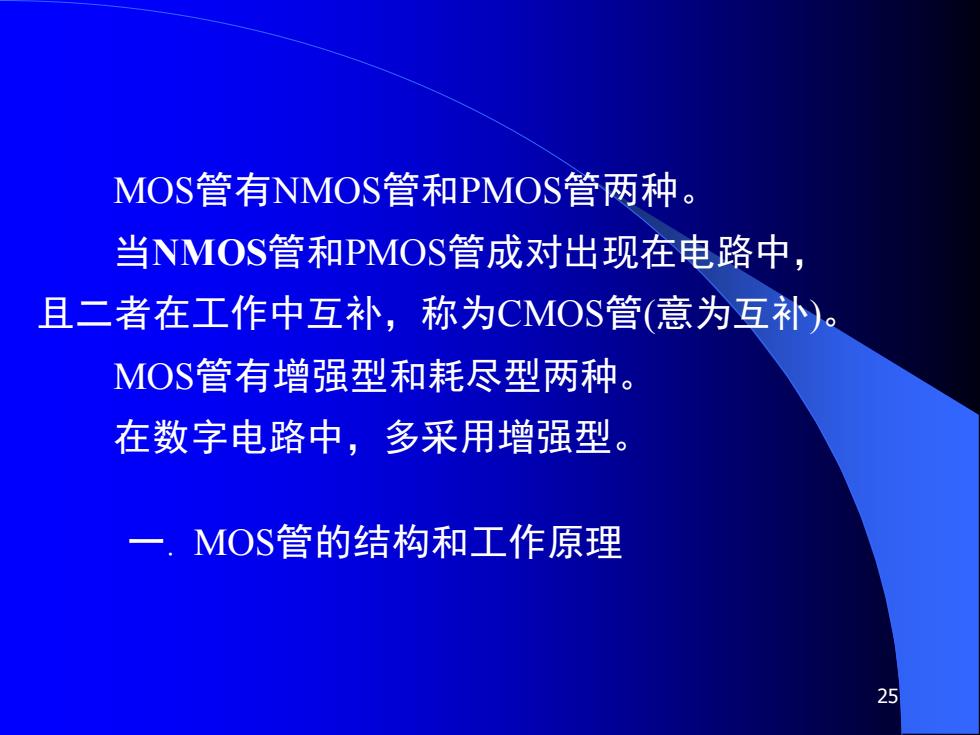

MOS管有NMOS管和PMOS管两种。 当NMOS管和PMOS管成对出现在电路中， 且二者在工作中互补，称为CMOS管（意为互补）。 MOS管有增强型和耗尽型两种。 在数字电路中，多采用增强型。 一，MOS管的结构和工作原理 25
25 MOS管有NMOS管和PMOS管两种。 当NMOS管和PMOS管成对出现在电路中， 且二者在工作中互补，称为CMOS管(意为互补)。 MOS管有增强型和耗尽型两种。 在数字电路中，多采用增强型。 一. MOS管的结构和工作原理
