3.逻辑赋值并规定高低电平 用逻辑1表示高电平（此例为≥+3V) 用逻辑0表示低电平（此例为≤0.7V) 4.真值表 表2-2二极管与门的真值表 A B F A B 0v 0v 0.7V 0 0 OV 3V 0.7V 0 0 3V 0v 0.7V 0 0 3V 3V 3.7V 1 A、B全1， 可见实现了与逻辑 F才为1
16 用逻辑1表示高电平（此例为≥+3V） 用逻辑0表示低电平（此例为≤0.7V） A B F 0V 0V 0.7V 0V 3V 0.7V 3V 0V 0.7V 3V 3V 3.7V 3. 逻辑赋值并规定高低电平 4. 真值表 A B F 0 0 0 0 1 0 1 0 0 1 1 1 表2-2 二极管与门的真值表 A、B全1， F才为1。 可见实现了与逻辑
5.逻辑符号 6.工作波形（又一种表示逻辑功能的方法） 7.逻辑表达式 F=A B +Vcc VD A & B B (a) (b) (c) 图3-6 二极管与门 (a)电路(b)逻辑符号(c) 工作波形 17
17 5. 逻辑符号 6. 工作波形(又一种表示逻辑功能的方法） 7. 逻辑表达式 F＝A B 图3-6 二极管与门 （a）电路 （b）逻辑符号 （c）工作波形
3.2.3二极管或门电路 1.电路 2.工作原理 VD A A、B为输入信号(+3V或0V) F 为输出信号 VD2 B 内 电路输入与输出电压的关系 A B F 0v 0v Ov 0v 3V 2.3V 3V 0V 2.3V 3V 3V 2.3V 18
18 3.2.3 二极管或门电路 1. 电路 2. 工作原理 电路输入与输出电压的关系 A B F 0V 0V 0V 0V 3V 2.3V 3V 0V 2.3V 3V 3V 2.3V A、B为输入信号（+3V或0V） F 为输出信号

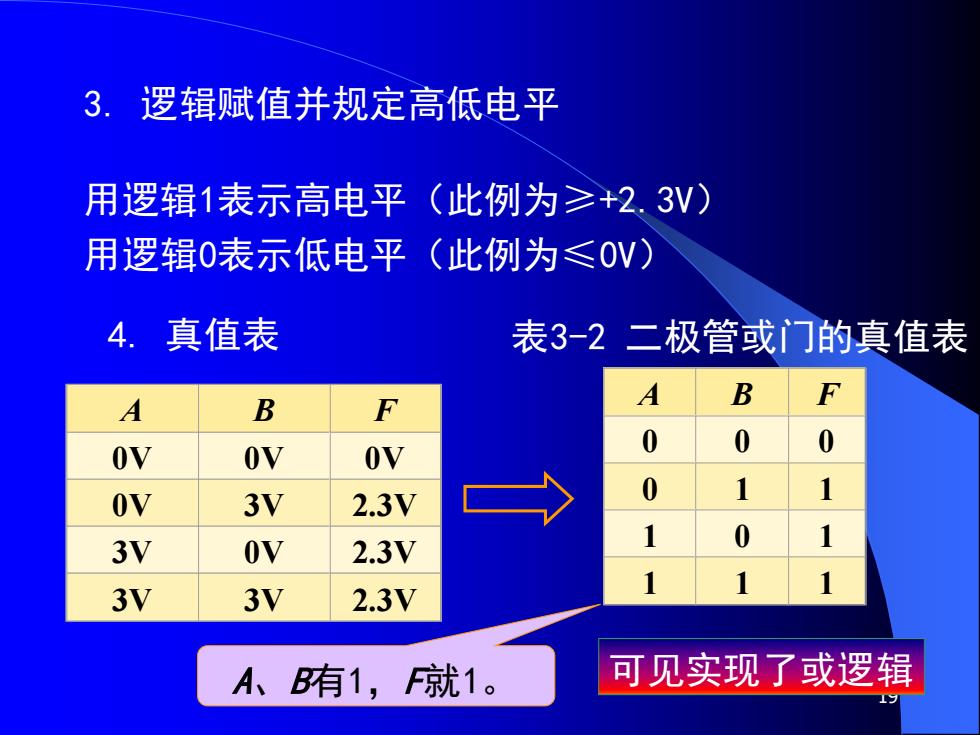

3.逻辑赋值并规定高低电平 用逻辑1表示高电平（此例为≥+2.3V) 用逻辑0表示低电平（此例为≤0V) 4. 真值表 表3-2二极管或门的真值表 B A B F A Ov OV 0v 0 OV 3V 2.3V 0 1 3V 0v 2.3V 3V 3V 2.3V A、B有1，F就1。 可见实现了或逻辑
19 4. 真值表 A B F 0V 0V 0V 0V 3V 2.3V 3V 0V 2.3V 3V 3V 2.3V 可见实现了或逻辑 3. 逻辑赋值并规定高低电平 用逻辑1表示高电平（此例为≥+2.3V） 用逻辑0表示低电平（此例为≤0V） A B F 0 0 0 0 1 1 1 0 1 1 1 1 A、B有1，F就1。 表3-2 二极管或门的真值表
5.逻辑符号 6.工作波形 7. 逻辑表达式 F=A+B VD A VD2 B R (a) (b) 图3-7二极管或门 (a)电路(b)逻辑符号(c)工作波形 20
20 图3-7 二极管或门 （a）电路 （b）逻辑符号 （c）工作波形 5. 逻辑符号 6. 工作波形 7. 逻辑表达式 F＝A+ B
