UDS SiO2 G P型衬底(B) 图3.3.1MOS管的结构和符号 26
26 图3.3.1 MOS管的结构和符号
二.MOS管的输入特性和输出特性 有三个工作区：截止区、恒流区、可变电阻区 D 5V UDS 4V 3V UGs=2V UDS (a)共源接法 (6)输出特性曲线 图3.3.2MOS管共源接法及其输出特性曲线

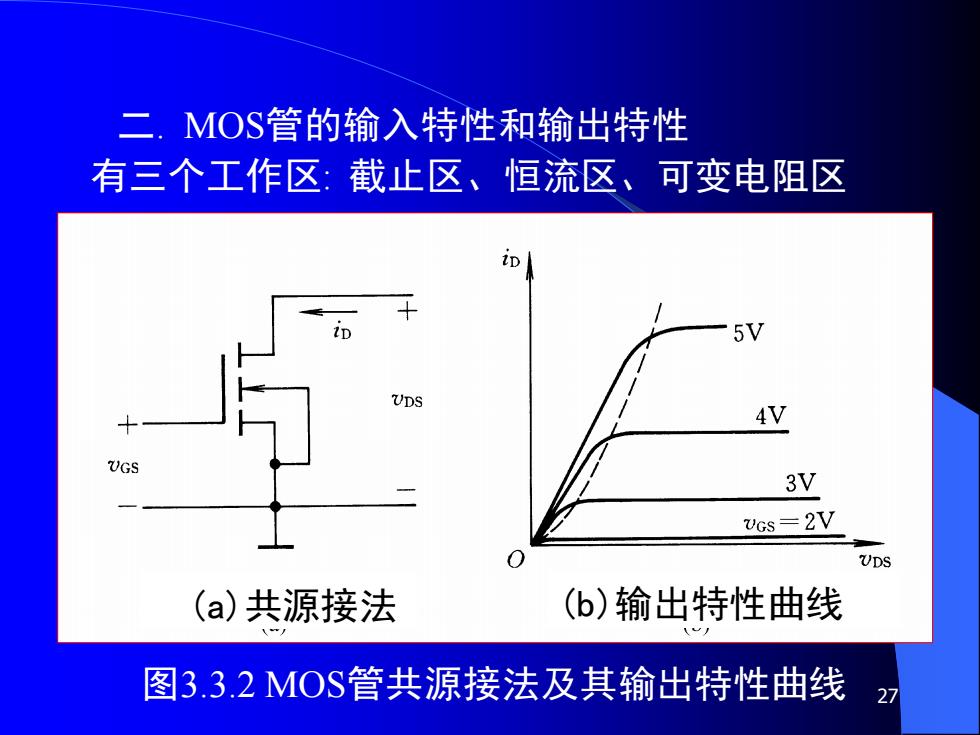

图3.3.2 MOS管共源接法及其输出特性曲线 27 (a)共源接法 (b)输出特性曲线 二. MOS管的输入特性和输出特性 有三个工作区: 截止区、恒流区、可变电阻区
ID GS(th) VGS 图3.3.3 MOS管的转移特性 28
图 28 3.3.3 MOS管的转移特性
三.MOS管的基本开关特性 VDD RD N+ Vo P(B) 图3.3.4MOS管的基本开关电路 29
图3.3.4 MOS管的基本开关电路 29 三. MOS管的基本开关特性
三.MOS管的基本开关特性 D ON (a)截止状态 (b)导通状态 图3.3.5MOS管的开关等效电路 30
图 30 3.3.5 MOS管的开关等效电路 (a)截止状态 (b)导通状态 三. MOS管的基本开关特性
