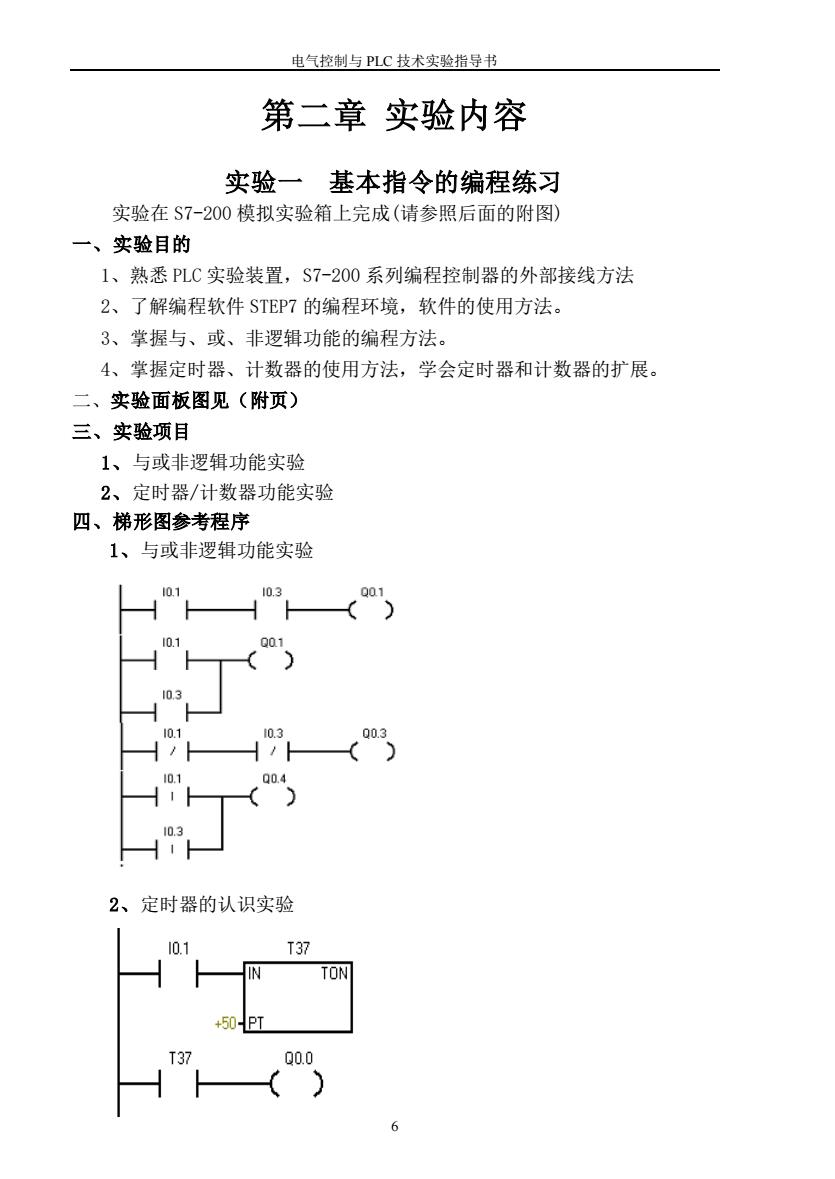

电气控制与PLC技术实验指导书第二章 实验内容实验一基本指令的编程练习实验在S7-200模拟实验箱上完成（请参照后面的附图）一、实验目的1、熟悉PLC实验装置，S7-200系列编程控制器的外部接线方法2、了解编程软件STEP7的编程环境，软件的使用方法。3、掌握与、或、非逻辑功能的编程方法。4、掌握定时器、计数器的使用方法，学会定时器和计数器的扩展。二、实验面板图见（附页）三、实验项目1、与或非逻辑功能实验2、定时器/计数器功能实验四、梯形图参考程序1、与或非逻辑功能实验0Hio- 10.1 Q0110.3H10103Q0.3T"IL2、定时器的认识实验T3
电气控制与 PLC 技术实验指导书 6 第二章 实验内容 实验一 基本指令的编程练习 实验在 S7-200 模拟实验箱上完成(请参照后面的附图) 一、实验目的 1、熟悉 PLC 实验装置，S7-200 系列编程控制器的外部接线方法 2、了解编程软件 STEP7 的编程环境，软件的使用方法。 3、掌握与、或、非逻辑功能的编程方法。 4、掌握定时器、计数器的使用方法，学会定时器和计数器的扩展。 二、实验面板图见（附页） 三、实验项目 1、与或非逻辑功能实验 2、定时器/计数器功能实验 四、梯形图参考程序 1、与或非逻辑功能实验 梯形图 2、定时器的认识实验

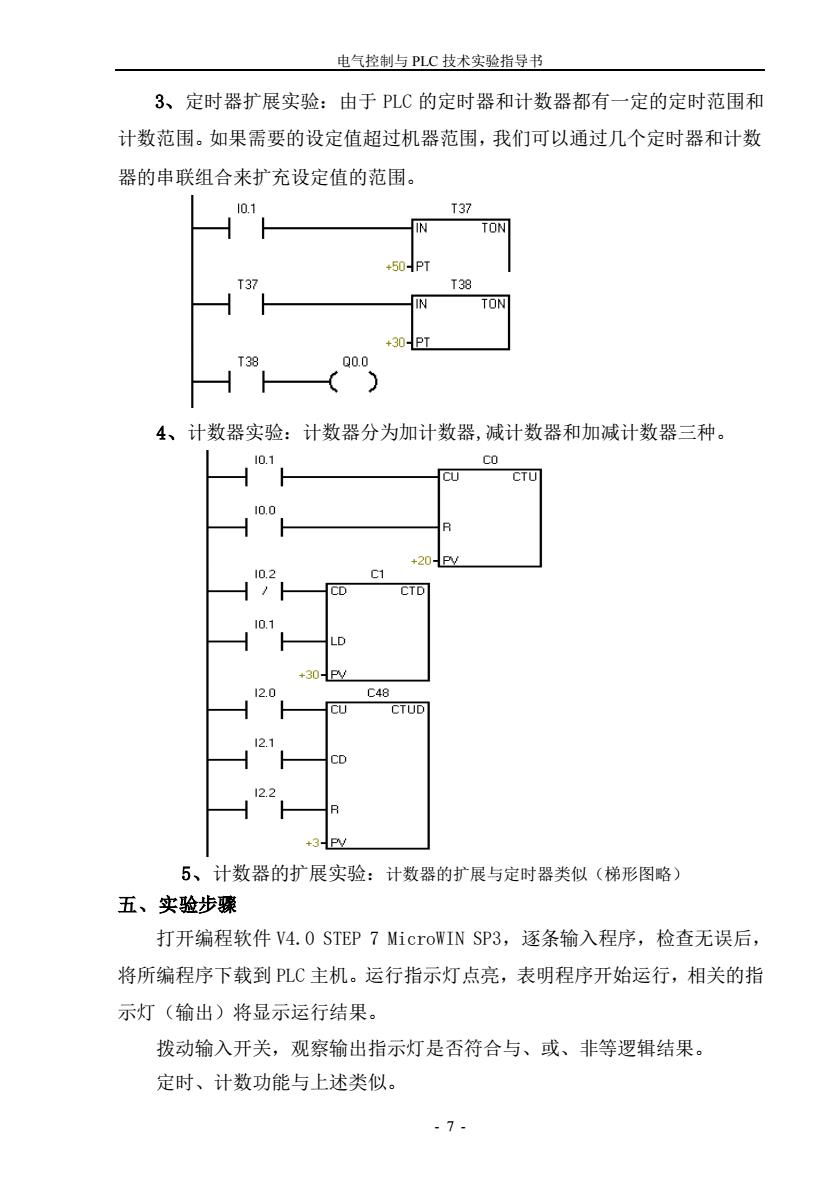

电气控制与PLC技术实验指导3、定时器扩展实验：由于PLC的定时器和计数器都有一定的定时范围和计数范围。如果需要的设定值超过机器范围，我们可以通过几个定时器和计数器的串联组合来扩充设定值的范围。13>10.150-4、计数器实验：计数器分为加计数器，减计数器和加减计数器三种。10.-CTUD5、计数器的扩展实验：计数器的扩展与定时器类似（梯形图略）五、实验步骤打开编程软件V4.0STEP7MicroWINSP3，逐条输入程序，检查无误后将所编程序下载到PLC主机。运行指示灯点亮，表明程序开始运行，相关的指示灯（输出）将显示运行结果。拨动输入开关，观察输出指示灯是否符合与、或、非等逻辑结果。定时、计数功能与上述类似。-7-
电气控制与 PLC 技术实验指导书 - 7 - 3、定时器扩展实验：由于 PLC 的定时器和计数器都有一定的定时范围和 计数范围。如果需要的设定值超过机器范围，我们可以通过几个定时器和计数 器的串联组合来扩充设定值的范围。 4、计数器实验：计数器分为加计数器,减计数器和加减计数器三种。 5、计数器的扩展实验：计数器的扩展与定时器类似（梯形图略） 五、实验步骤 打开编程软件 V4.0 STEP 7 MicroWIN SP3，逐条输入程序，检查无误后， 将所编程序下载到 PLC 主机。运行指示灯点亮，表明程序开始运行，相关的指 示灯（输出）将显示运行结果。 拨动输入开关，观察输出指示灯是否符合与、或、非等逻辑结果。 定时、计数功能与上述类似

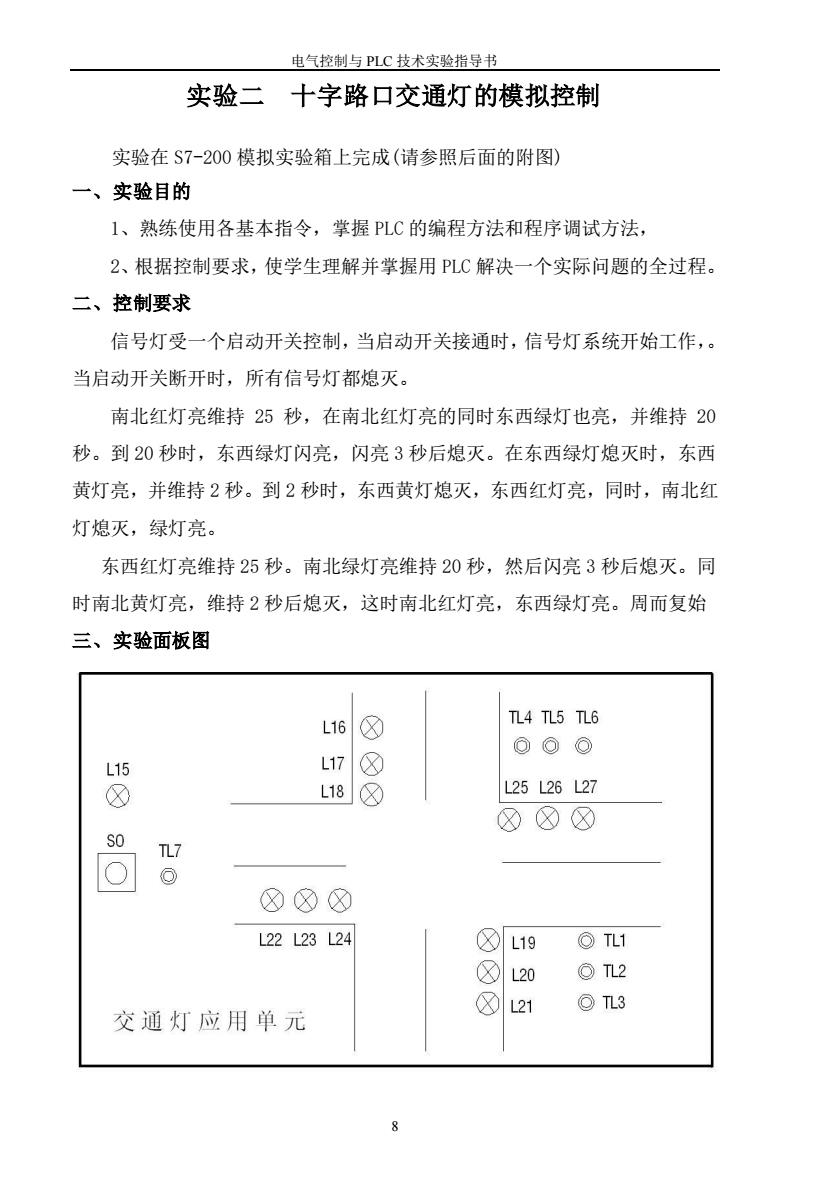

电气控制与PLC技术实验指导书实验二十字路口交通灯的模拟控制实验在S7-200模拟实验箱上完成（请参照后面的附图）一、实验目的1、熟练使用各基本指令，掌握PLC的编程方法和程序调试方法，2、根据控制要求，使学生理解并掌握用PLC解决一个实际问题的全过程。二、控制要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，。当启动开关断开时，所有信号灯都熄灭。南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。东西红灯亮维持25秒。南北绿灯亮维持20秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。周而复始三、实验面板图TL4 TL5 TL6L16?000L178L25 L26 L27L18?888SOM回o888L22 L23L24?L19OTL1O TL2L20O TL3?L21交通灯应用单元
电气控制与 PLC 技术实验指导书 8 实验二 十字路口交通灯的模拟控制 实验在 S7-200 模拟实验箱上完成(请参照后面的附图) 一、实验目的 1、熟练使用各基本指令，掌握 PLC 的编程方法和程序调试方法， 2、根据控制要求，使学生理解并掌握用 PLC 解决一个实际问题的全过程。 二、控制要求 信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，。 当启动开关断开时，所有信号灯都熄灭。 南北红灯亮维持 25 秒，在南北红灯亮的同时东西绿灯也亮，并维持 20 秒。到 20 秒时，东西绿灯闪亮，闪亮 3 秒后熄灭。在东西绿灯熄灭时，东西 黄灯亮，并维持 2 秒。到 2 秒时，东西黄灯熄灭，东西红灯亮，同时，南北红 灯熄灭，绿灯亮。 东西红灯亮维持 25 秒。南北绿灯亮维持 20 秒，然后闪亮 3 秒后熄灭。同 时南北黄灯亮，维持 2 秒后熄灭，这时南北红灯亮，东西绿灯亮。周而复始 三、实验面板图
电气控制与PLC技术实验指导书PLC输入：SO按钮为启动、停止按钮：按第一次启动、第二次停止，插孔是TL7。PLC输出：TL1是灯L18、L19的插孔TL2是灯L17、L20的插孔TL3是灯L16、L21的插孔TL4是灯L24、L25的插孔TL5是灯L23、L26的插孔TL6是灯L22、L27的插孔四、实验要求1、写出编程方法、编程思路3、调试后达到基本要求（调试时间、动作顺序可以不同）2、写出完整的程序-9-
电气控制与 PLC 技术实验指导书 - 9 - PLC 输入：SO 按钮为启动、停止按钮：按第一次启动、第二次停止,插孔是 TL7。 PLC 输出：TL1 是灯 L18、L19 的插孔 TL2 是灯 L17、L20 的插孔 TL3 是灯 L16、L21 的插孔 TL4 是灯 L24、L25 的插孔 TL5 是灯 L23、L26 的插孔 TL6 是灯 L22、L27 的插孔 四、实验要求 1、写出编程方法、编程思路 3、调试后达到基本要求（调试时间、动作顺序可以不同） 2、写出完整的程序

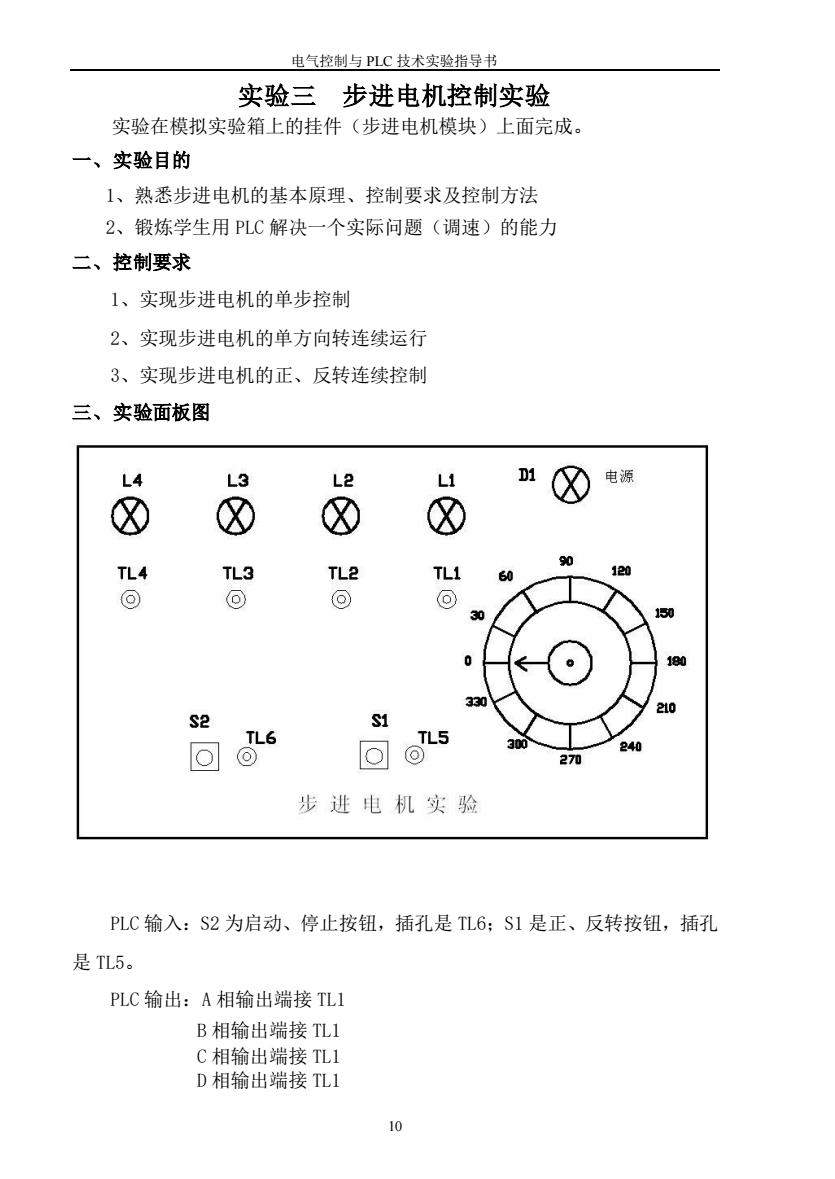

电气控制与PLC技术实验指导书实验三步进电机控制实验实验在模拟实验箱上的挂件（步进电机模块）上面完成一、实验目的1、熟悉步进电机的基本原理、控制要求及控制方法2、锻炼学生用PLC解决一个实际问题（调速）的能力二、控制要求1、实现步进电机的单步控制2、实现步进电机的单方向转连续运行3、实现步进电机的正、反转连续控制三、实验面板图M?电话L4L2L1L38?8890TL2TL4TL3TL1P@@@?s2s1TL6TL5回回步进电机实验PLC输入：S2为启动、停止按钮，插孔是TL6；S1是正、反转按钮，插孔是 TL5。PLC输出：A相输出端接TL1B相输出端接 TL1C相输出端接 TL1D相输出端接 TL110
电气控制与 PLC 技术实验指导书 10 实验三 步进电机控制实验 实验在模拟实验箱上的挂件（步进电机模块）上面完成。 一、实验目的 1、熟悉步进电机的基本原理、控制要求及控制方法 2、锻炼学生用 PLC 解决一个实际问题（调速）的能力 二、控制要求 1、实现步进电机的单步控制 2、实现步进电机的单方向转连续运行 3、实现步进电机的正、反转连续控制 三、实验面板图 PLC 输入：S2 为启动、停止按钮，插孔是 TL6；S1 是正、反转按钮，插孔 是 TL5。 PLC 输出：A 相输出端接 TL1 B 相输出端接 TL1 C 相输出端接 TL1 D 相输出端接 TL1
