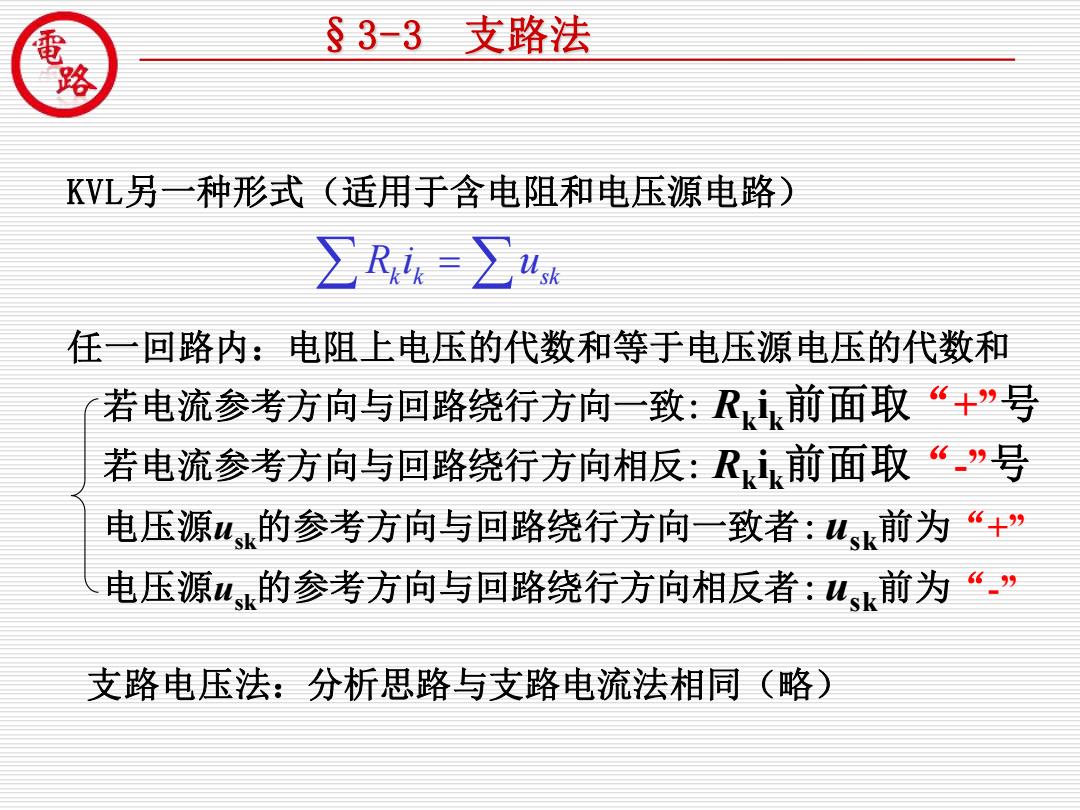

经的 §3-3支路法 KVL另一种形式（适用于含电阻和电压源电路） ∑R,4∑4a 任一回路内：电阻上电压的代数和等于电压源电压的代数和 若电流参考方向与回路绕行方向一致：R前面取“+”号 若电流参考方向与回路绕行方向相反：R前面取“”号 电压源us的参考方向与回路绕行方向一致者：4s前为“+” 电压源山s的参考方向与回路绕行方向相反者：前为“” 支路电压法：分析思路与支路电流法相同（略）
现代制造装备工程技术开发中心 佛山科学技术学院 KVL另一种形式（适用于含电阻和电压源电路） 任一回路内：电阻上电压的代数和等于电压源电压的代数和 若电流参考方向与回路绕行方向一致: Rk ik前面取“+”号 若电流参考方向与回路绕行方向相反: Rk ik前面取“-”号 电压源usk的参考方向与回路绕行方向一致者: usk前为“+” 电压源usk的参考方向与回路绕行方向相反者: usk前为“-” R i u k k sk = 支路电压法：分析思路与支路电流法相同（略） §3-3 支路法

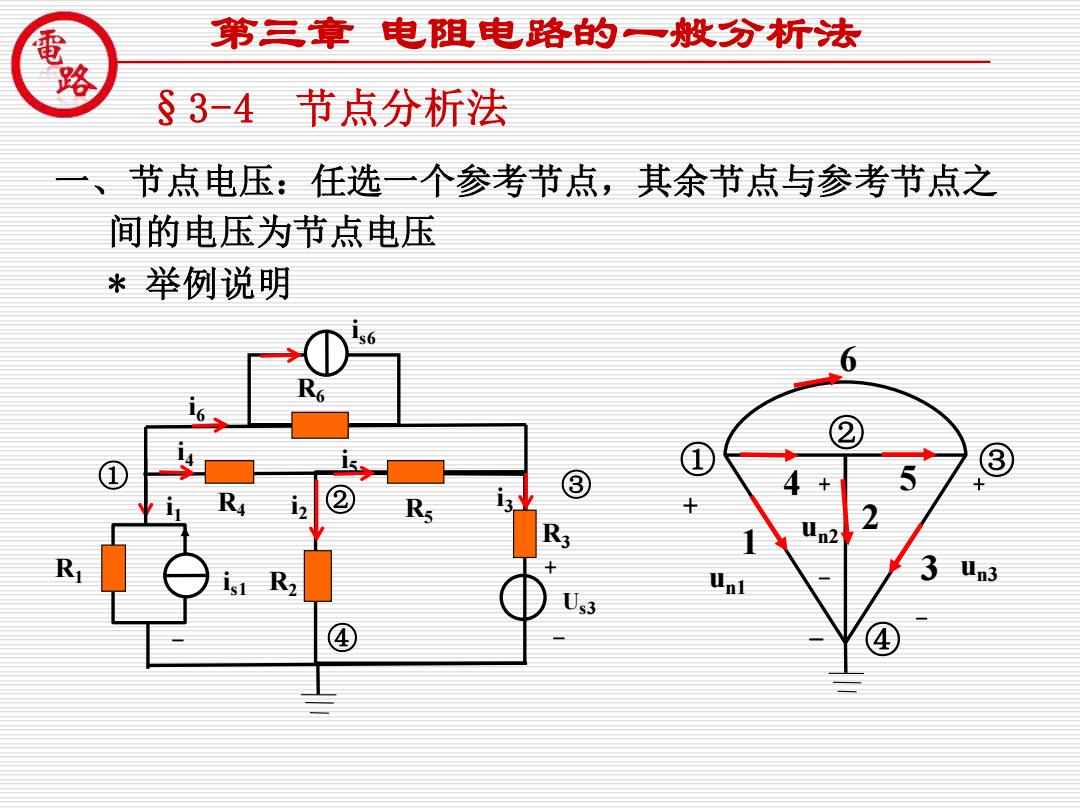

经的 第三章电阻电路的一蚊分析法 §3-4节点分析法 一、节点电压：任选一个参考节点，其余节点与参考节点之 间的电压为节点电压 *举例说明 6 ① 3 ③ 2 2 R ist R2 3 Un3 03 ④
现代制造装备工程技术开发中心 佛山科学技术学院 §3-4 节点分析法 一、节点电压：任选一个参考节点，其余节点与参考节点之 间的电压为节点电压 * 举例说明 第三章 电阻电路的一般分析法 i3 i5 i1 i6 i2 i4 + R6 R2 R5 R4 ① ② ④ ③ - i s6 + R3 Us3 - i s1 R1 5 1 4 3 6 ② ③ ④ ① 2 un1 + - un2 un3 + + - -
