经的 第一章 电路模型和电路定律 本章内容： √/ 1、实际电路、电路模型 2、电路中的变量 3、电路中的元件：R、L、C 独立源 √4、电路中的电源 受控源 KCL 5、电路中的基本定律 KVL
现代制造装备工程技术开发中心 佛山科学技术学院 ✓ 1、实际电路、电路模型 ✓ 2、电路中的变量 ✓ 3、电路中的元件：R、L、C ✓ 4、电路中的电源 ✓ 5、电路中的基本定律 第一章 电路模型和电路定律 本章内容： 独立源 受控源 { KCL KVL {
的 第一章 电路模型和电路定律 §11实际电路和电路模型 一、实际电路：由实际器件组成的电路 说明： 电源：电池、稳压电源、发电机 1、实际器件种类非常多 负载：电灯、冰箱、电阻器 2、举例说明实际电路一手电筒电路 开关 © 灯泡 鼎 导线
现代制造装备工程技术开发中心 佛山科学技术学院 一、实际电路：由实际器件组成的电路 说明： 1、实际器件种类非常多 2、举例说明实际电路—手电筒电路 §1-1 实际电路和电路模型 电源：电池、稳压电源、发电机…… 负载：电灯、冰箱、电阻器…… { 10BASE-T wall plate 导线 电 池 开关 灯泡 第一章 电路模型和电路定律

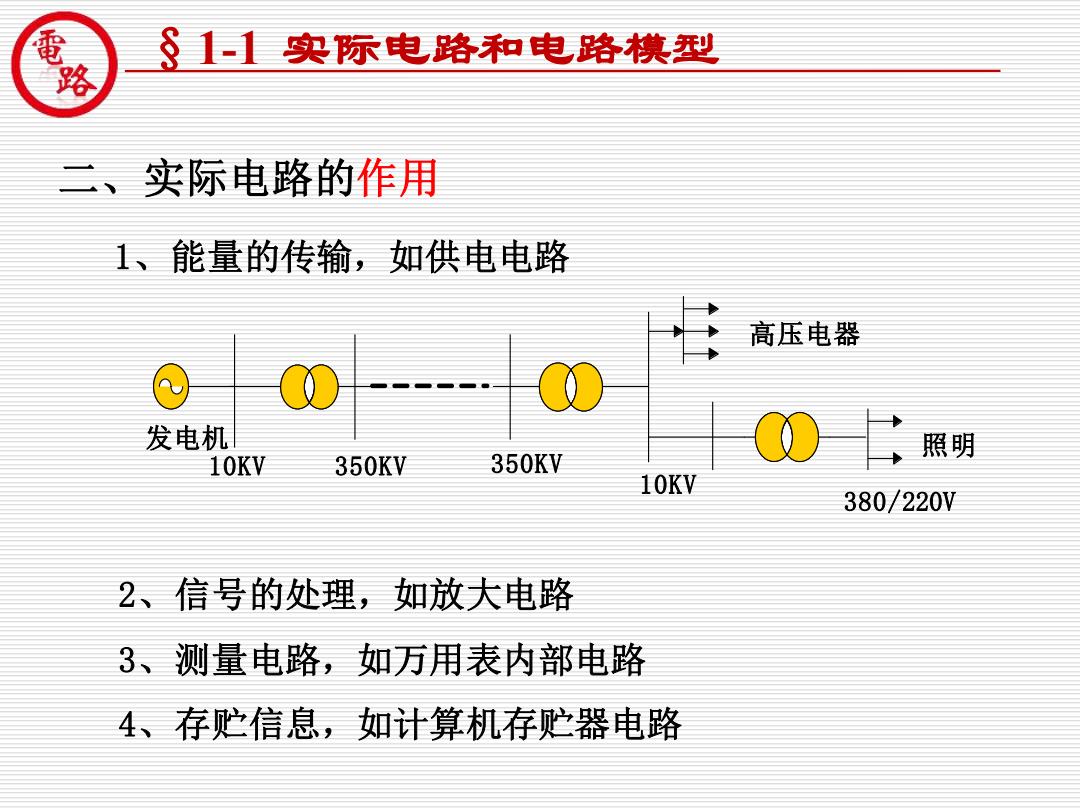

每的） §1实际电路和电路模型 二、实际电路的作用 1、能量的传输，如供电电路 高压电器 发电机 照明 10KV 350KV 350KV 10KV 380/220V 2、信号的处理，如放大电路 3、测量电路，如万用表内部电路 4、存贮信息，如计算机存贮器电路
现代制造装备工程技术开发中心 佛山科学技术学院 二、实际电路的作用 1、能量的传输，如供电电路 发电机 350KV 350KV 10KV 380/220V 高压电器 照明 10KV 2、信号的处理，如放大电路 3、测量电路，如万用表内部电路 4、存贮信息，如计算机存贮器电路 §1-1 实际电路和电路模型
国 §11实际电路和电路模型 三、电路模型 1、理想元件 (1)电阻元件：→耗能 实际器件中：电阻器、灯泡、电冰箱… (2）电感元件：→存贮磁场能量 实际器件中：电感线圈、电感器… (3)电容元件：→存贮电场能量 实际器件中：电容器、极板等
现代制造装备工程技术开发中心 佛山科学技术学院 三、电路模型 1、理想元件 （1）电阻元件：→耗能 实际器件中：电阻器、灯泡、电冰箱…… （2）电感元件：→存贮磁场能量 实际器件中：电感线圈、电感器… （3）电容元件：→存贮电场能量 实际器件中：电容器、极板等 §1-1 实际电路和电路模型
§11实际电路和电路模型 三、电路模型 2、电路模型：将实际电路中实际器件用理想元件代替所 得到的模型 *电路模型是由理想电路元件构成的 例 开关 g⑤ 灯泡 鼎 导线
现代制造装备工程技术开发中心 佛山科学技术学院 三、电路模型 2、电路模型：将实际电路中实际器件用理想元件代替所 得到的模型. §1-1 实际电路和电路模型 * 电路模型是由理想电路元件构成的 10BASE-T wall plate 导线 电 池 开关 灯泡 例 . Ri US Rf
