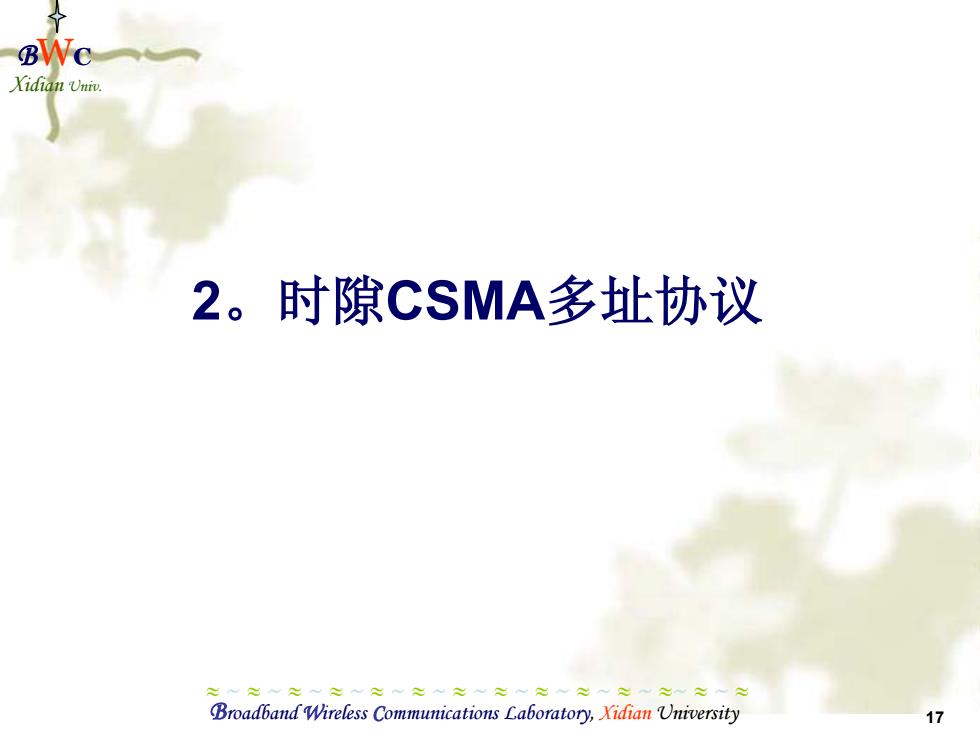

Xidian Univ. 2。时隙CSMA多址协议 Broadband Wireless Communications Laboratory,Xidian University 17
Broadband Wireless Communications Laboratory, Xidian University 17 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 2。时隙CSMA多址协议

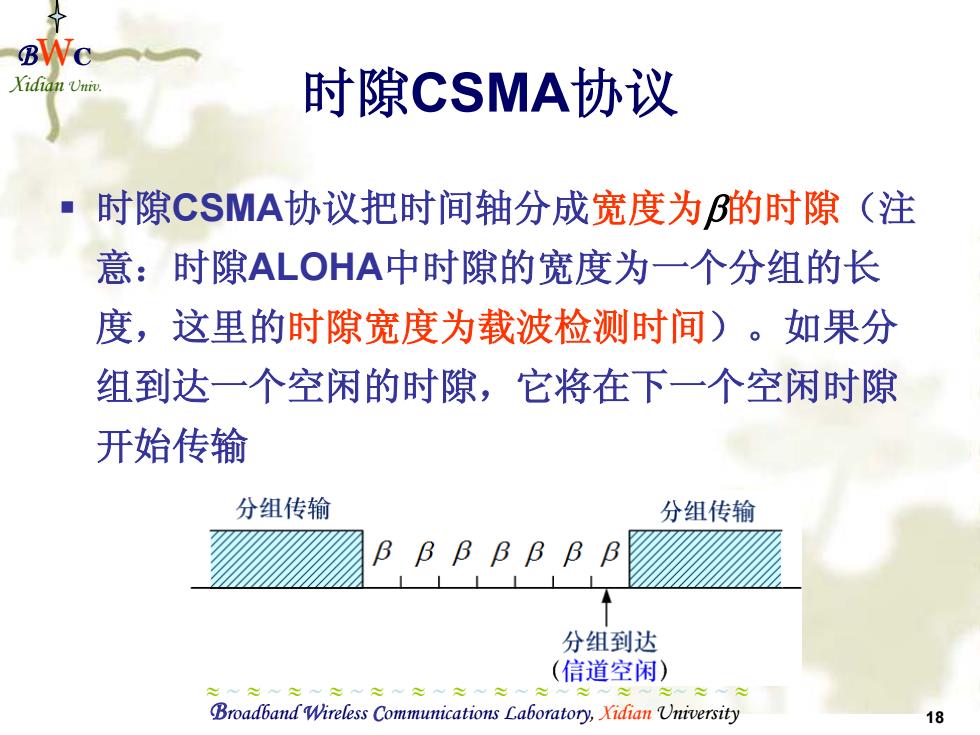

BWC 时隙CSMA协议 时隙CSMA协议把时间轴分成宽度为B的时隙（注 意：时隙ALOHA中时隙的宽度为一个分组的长 度，这里的时隙宽度为载波检测时间)。如果分 组到达一个空闲的时隙，它将在下一个空闲时隙 开始传输 分组传输 分组传输 BB B BBB B 分组到达 (信道空闲) Broadband Wireless Communications Laboratory,Xidian University 18
Broadband Wireless Communications Laboratory, Xidian University 18 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 时隙CSMA协议 时隙CSMA协议把时间轴分成宽度为β的时隙（注 意：时隙ALOHA中时隙的宽度为一个分组的长 度，这里的时隙宽度为载波检测时间）。如果分 组到达一个空闲的时隙，它将在下一个空闲时隙 开始传输

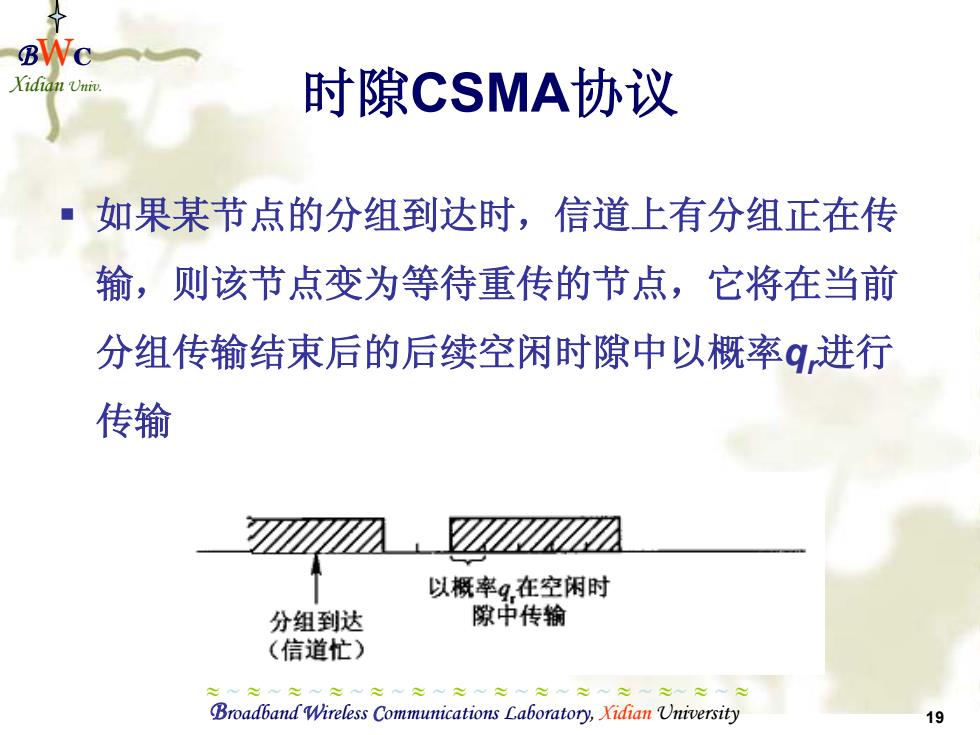

Xidian Univ. 时隙CSMA协议 如果某节点的分组到达时，信道上有分组正在传 输，则该节点变为等待重传的节点，它将在当前 分组传输结束后的后续空闲时隙中以概率q进行 传输 以概率q在空闲时 分组到达 隙中传输 (信道忙) Broadband Wireless Communications Laboratory,Xidian University 19
Broadband Wireless Communications Laboratory, Xidian University 19 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 时隙CSMA协议 如果某节点的分组到达时，信道上有分组正在传 输，则该节点变为等待重传的节点，它将在当前 分组传输结束后的后续空闲时隙中以概率qr进行 传输
BW Xidian Univ 时隙CSMA协议 我们可以用马尔可夫链来分析时隙CSMA 协议的性能。设分组长度为1个单位长度， 其总的到达过程是速率为2的Poisson到达 过程，网络中有无穷多个节点（假设B)。 信道状态0、1、e的反馈时延最大为B。又 设系统的状态为每一个空闲时隙结束时刻 等待重传的分组数n,则相继两个状态转移 的时间间隔为B或B+1。 Broadband Wireless Communications Laboratory,Xidian University 20
Broadband Wireless Communications Laboratory, Xidian University 20 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 时隙CSMA协议 我们可以用马尔可夫链来分析时隙CSMA 协议的性能。设分组长度为1个单位长度， 其总的到达过程是速率为λ的Poisson到达 过程，网络中有无穷多个节点（假设B）。 信道状态0、1、e的反馈时延最大为β。又 设系统的状态为每一个空闲时隙结束时刻 等待重传的分组数n，则相继两个状态转移 的时间间隔为β或β＋1
