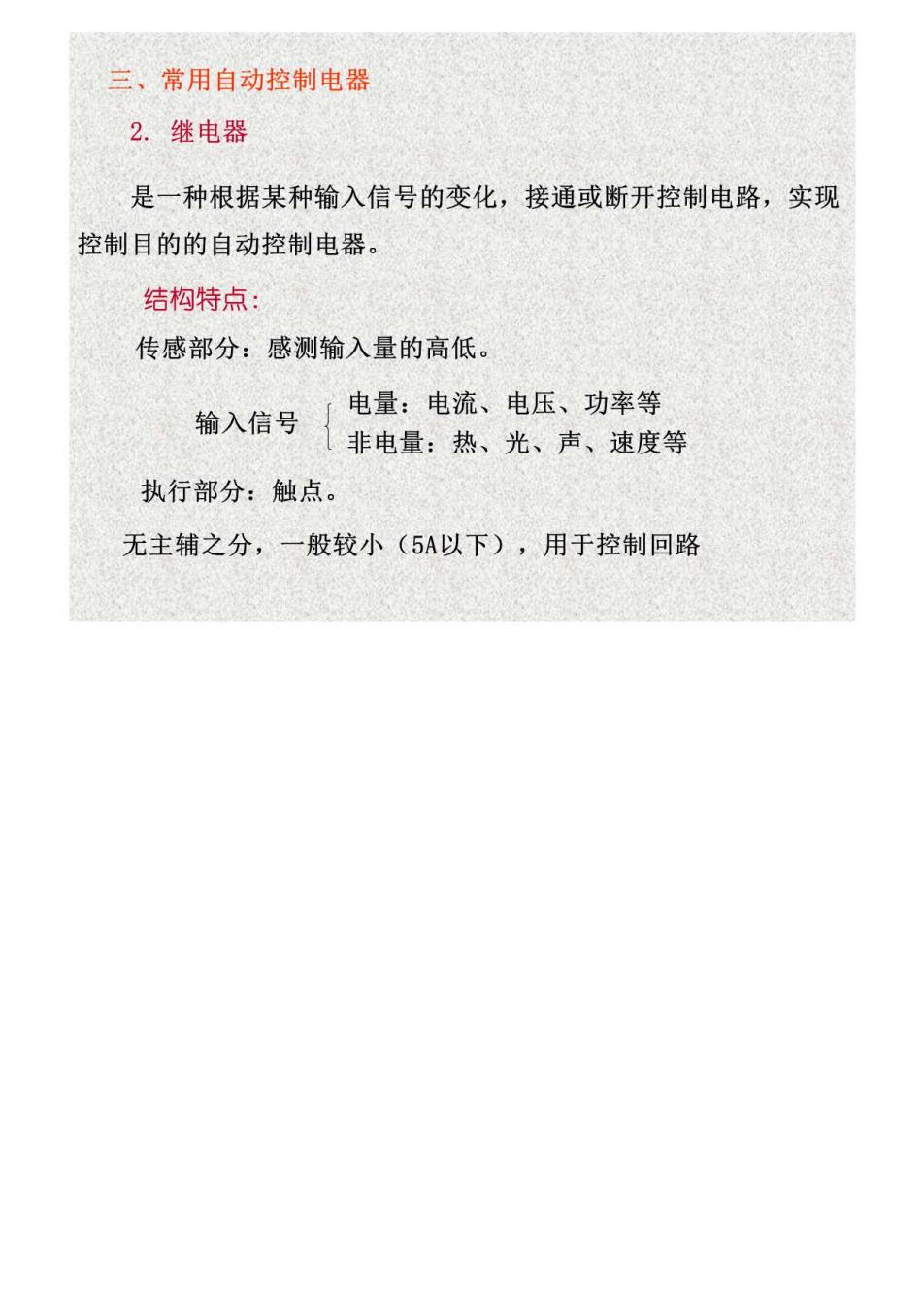

三、常用自动控制电器 2.继电器 是一种根据某种输入信号的变化，接通或断开控制电路，实现 控制目的的自动控制电器。 结构特点： 传感部分：感测输入量的高低。 维人合子超套量行 执行部分：触点。 无主辅之分，一般较小(5A以下)，用于控制回路
三、常用自动控制电器 2.继电器 继电器的分类： 按它反应信号的种类分： 电流、电压继电器 速度、压力继电器 热继电器、时间继电器等 按作用原理分： 电磁到、感应式、电动式、电子式、机械式等 应用最广(90%以上继电器为电磁式)
三、常用自动控制电器 2.继电器 1).电磁式继电器：结构及工作原理与接触 器大体相似 >输入 具有跳跃式的输入输出特性 释放值吸合值 a.电流继电器：根据电流信号而动作，具有保护作用。线圈串于被保 护电路中用来检测电路中电流的大小。 欠电流继电器 当电流小于某值 过电流继电器 当电流大于某值时， 时，触点动作。 触点动作。 用于电流过小时 用于电流过大时切断 K 切断电路。 电路

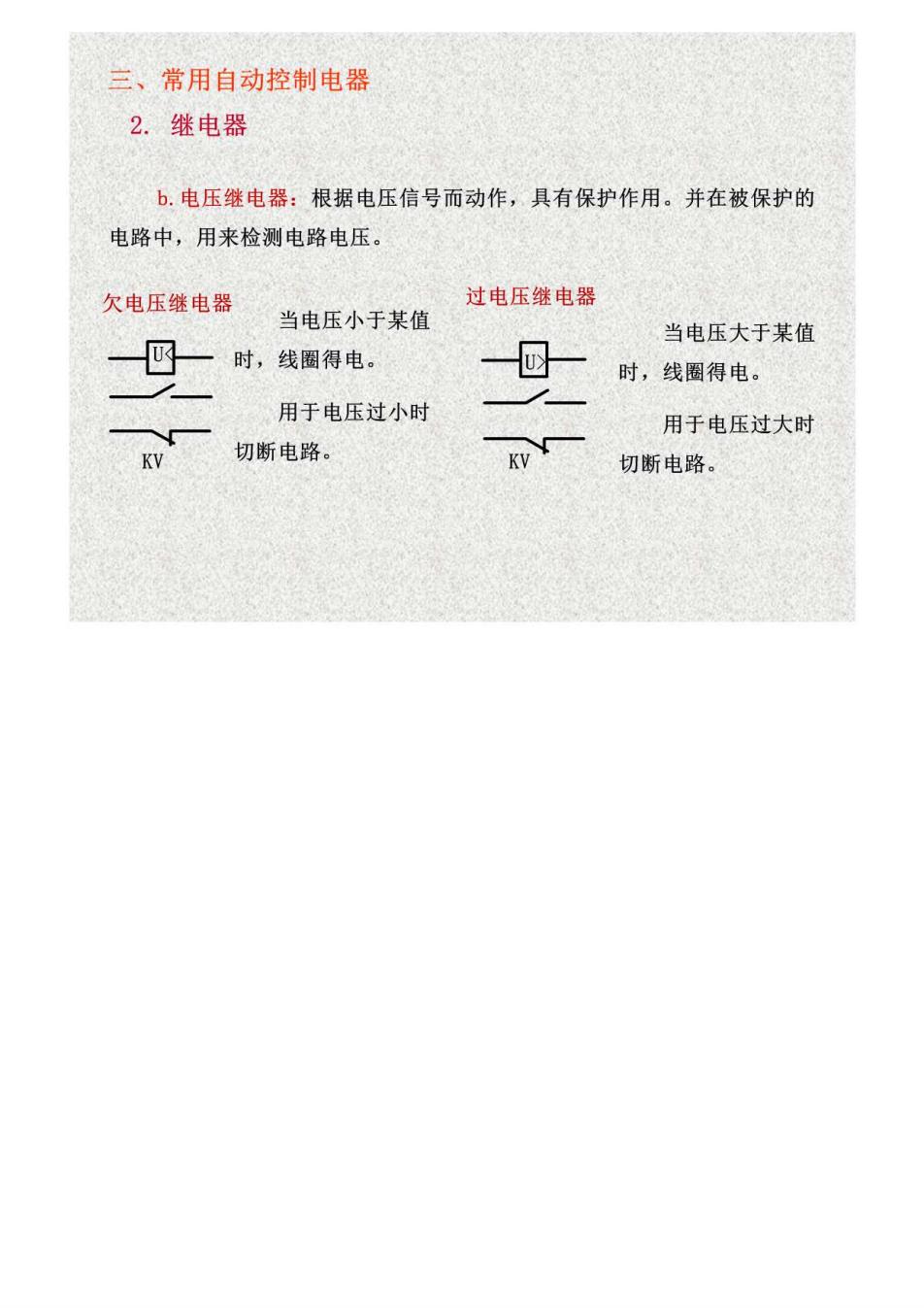

三、常用自动控制电器 2.继电器 b.电压继电器：根据电压信号而动作，具有保护作用。并在被保护的 电路中，用来检测电路电压。 欠电压继电器 过电压继电器 当电压小于某值 当电压大于某值 时，线圈得电。 时，线圈得电。 用于电压过小时 用于电压过大时 切断电路 切断电路

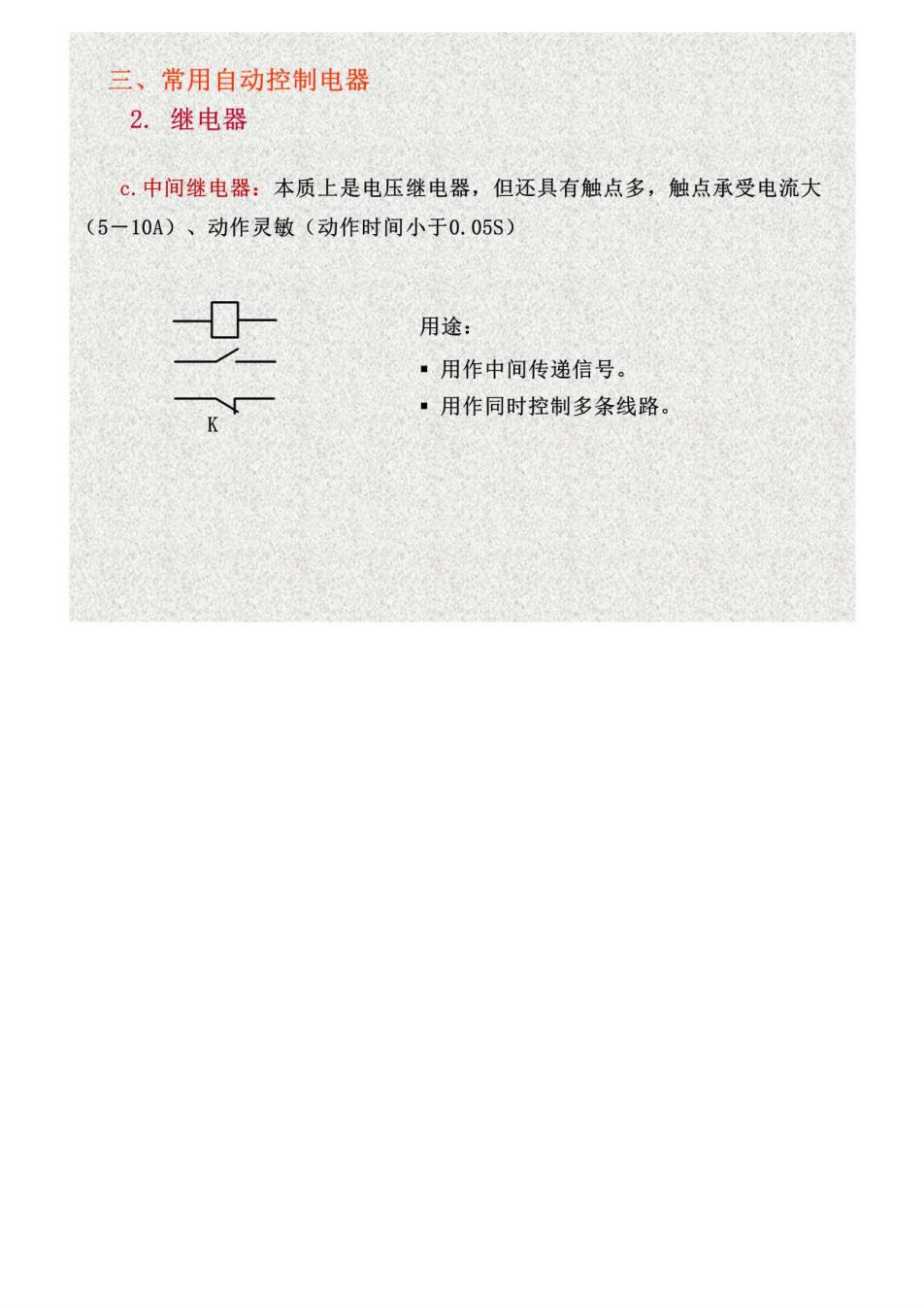

三、常用自动控制电器 2.继电器 c.中间继电器：本质上是电压继电器，但还具有触点多，触点承受电流大 (5一10A)、动作灵敏（动作时间小于0.05S) 用途： ·用作中间传递信号。 ·用作同时控制多条线路
