第6章继电器-接触器控制系统 学习要求： >熟悉各种电器的工作原理、作用 特点、应用场所和表示符号： >掌握继电器接触器控制电路中基本 控制环节和常用的几种自动控制方式： >学会设计一些较简单的继电器接触器控制电路
6.1常用电器元件 6.2继电器接触器控制的基本线路 6.3继电器接触器控制电路的分析与设计
1.控制系统 2.继电器一接触器控制系统 生产机械的运动需要电动 用继电器、接触器、按 机的拖动，即电动机是拖动生 钮、行程开关等电器元件， 产机械的主体。但电动机的启 按一定的接线方式组成的机 动、调速、正反转、制动等的 电传动（电力拖动）控制系 控制，则需要另一套装置，即 统一继电器一接触器控制 控制系统； 系统。 3.目的和任务 实现机电传动系统的起动、调速、反转、制动等运行性能的控 制和保护，从而实现生产机械各种生产工艺的要求。 4.继电器一接触器控制系统的优点 结构简单，价格便宜，能满足一般生产工艺要求
6.1常用电器元件 、常用电器分类 1.电器 用来接通或断开电路，以及用来控制、调节和保护用电设 备的电气器件。 2.分类 电器元件的种类很多，分类方式也很多

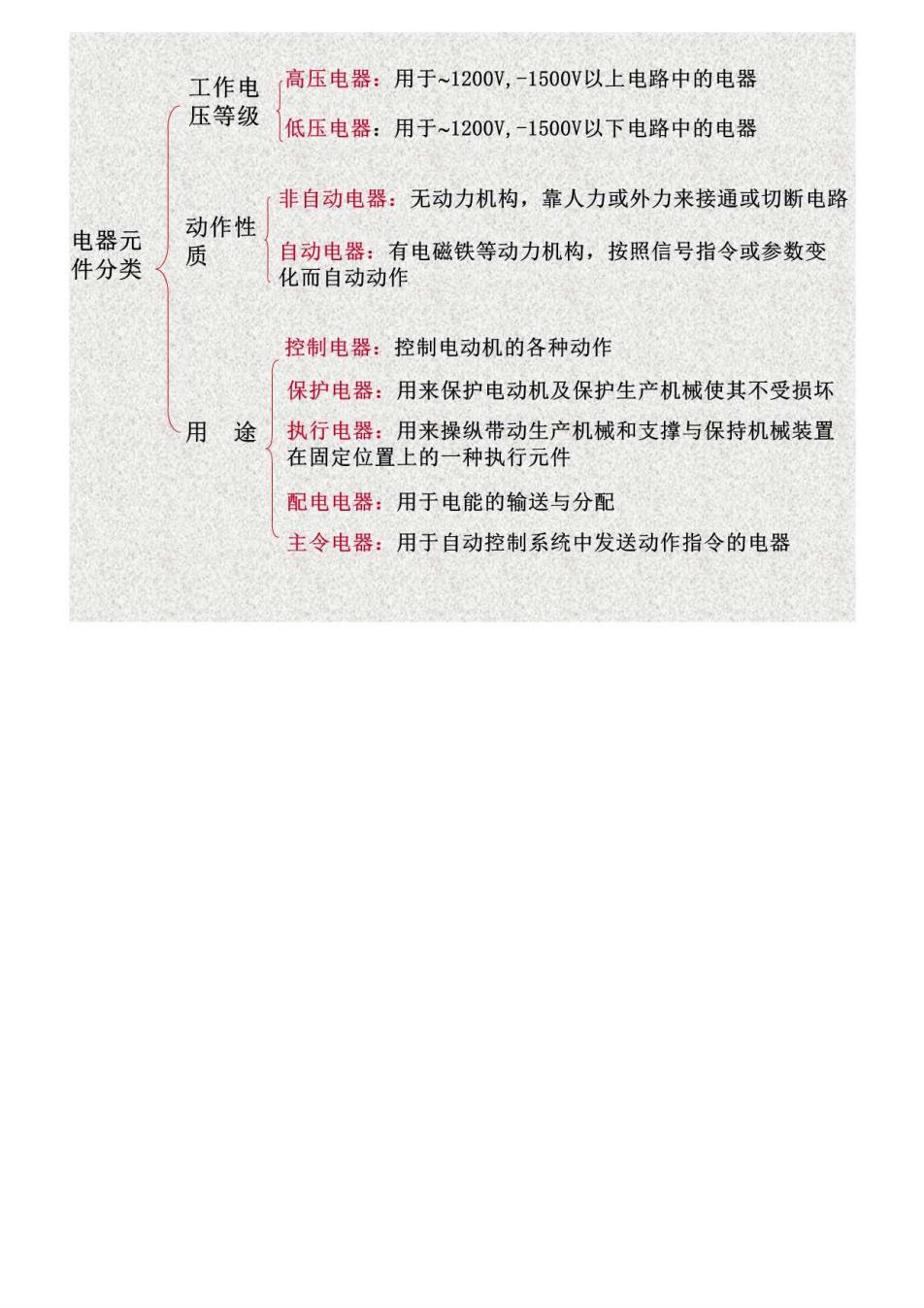

工作电 高压电器：用于~1200V,-1500V以上电路中的电器 压等级 低压电器：用于~1200V,-1500V以下电路中的电器 非自动电器：无动力机构，靠人力或外力来接通或切断电路 电器元 动作性 自动电器：有电磁铁等动力机构，按照信号指令或参数变 件分类 质 化而自动动作 控制电器：控制电动机的各种动作 保护电器：用来保护电动机及保护生产机械使其不受损坏 用 途 执行电器：用来操纵带动生产机械和支撑与保持机械装置 在固定位置上的一种执行元件 配电电器：用于电能的输送与分配 主令电器：用于自动控制系统中发送动作指令的电器
