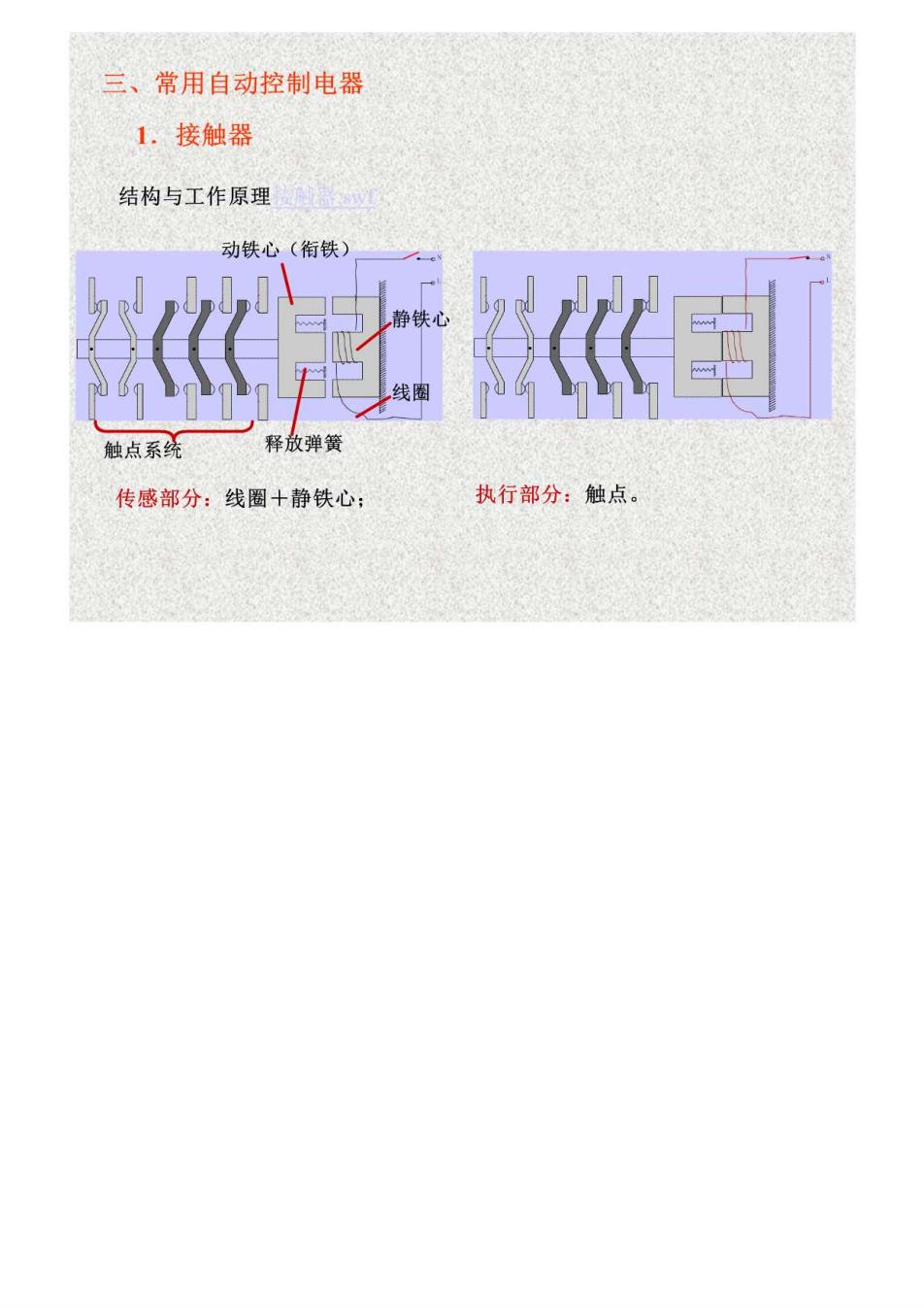

三、常用自动控制电器 1.接触器 结构与工作原理 《(固 触点系统 传感部分：线圈十静铁心： 执行部分：触点

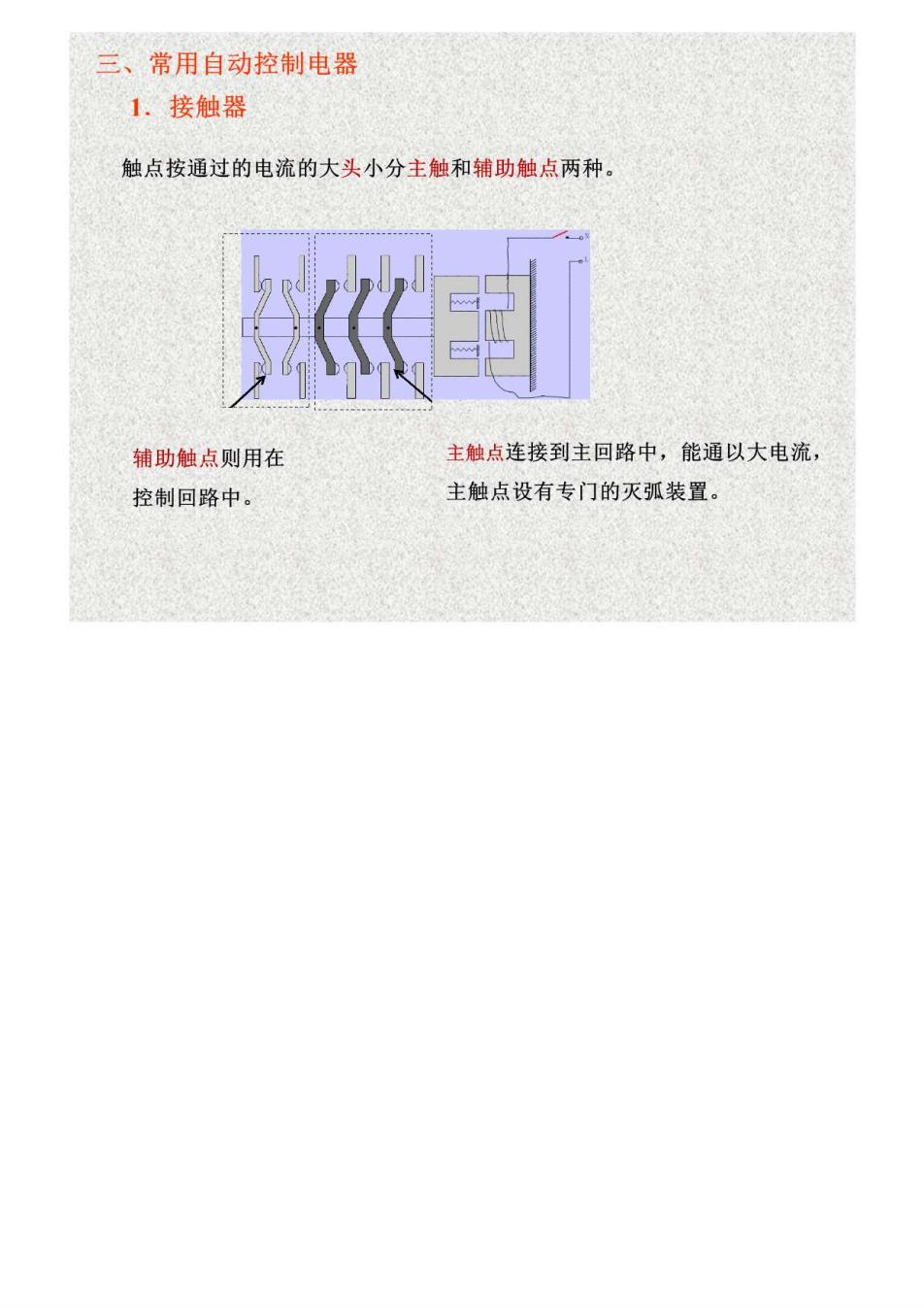

三、常用自动控制电器 1.接触器 触点按通过的电流的大头小分主触和辅助触点两种。 图到 辅助触点则用在 主触点连接到主回路中，能通以大电流， 控制回路中。 主触点设有专门的灭弧装置

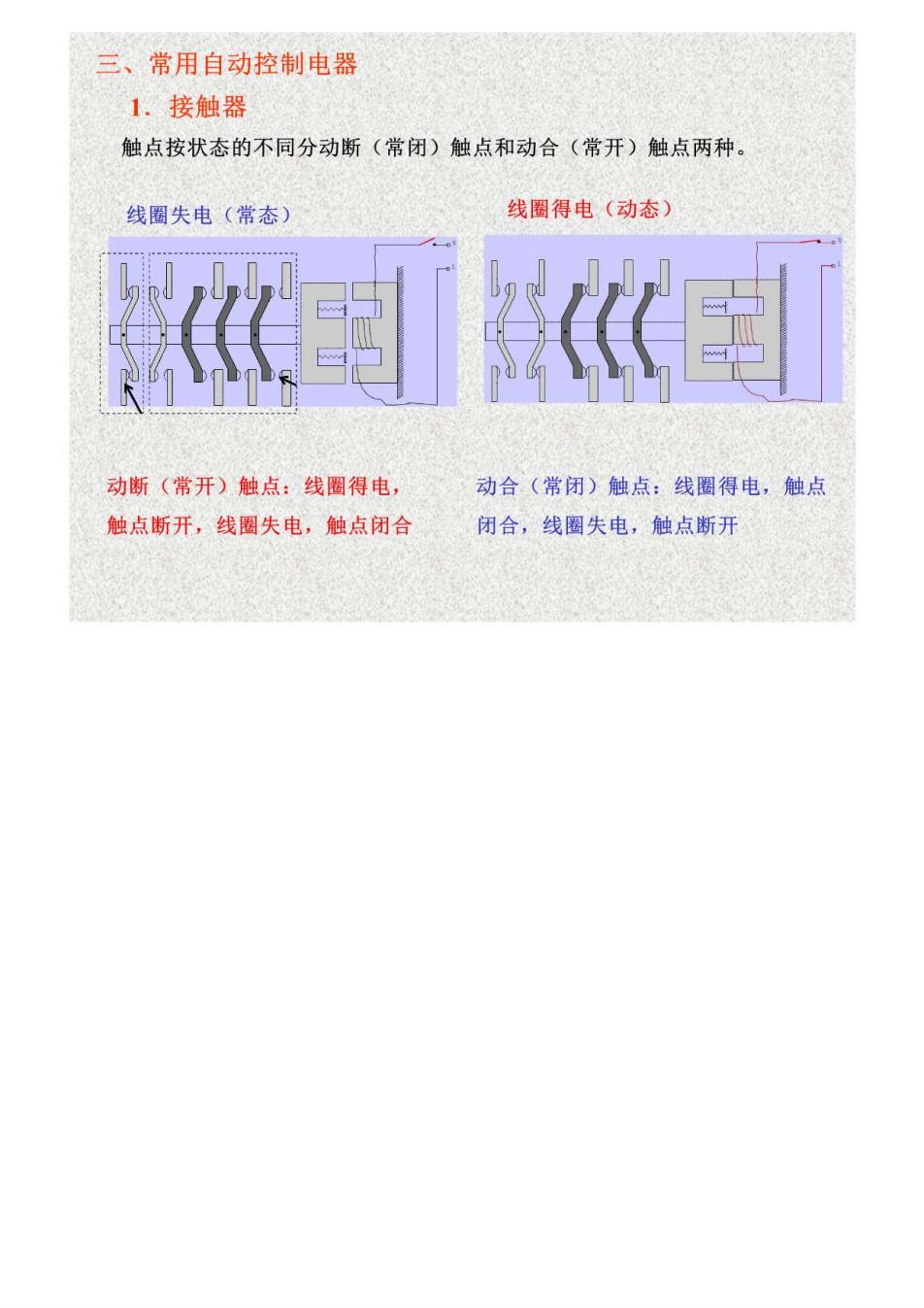

三、常用自动控制电器 1.接触器 触点按状态的不同分动断（常闭）触点和动合（常开）触点两种 线圈失电（常态） 线圈得电（动态） 动断（常开）触点：线圈得电， 动合（常闭）触点：线圈得电，触点 触点断开，线圈失电，触点闭合 闭合，线圈失电，触点断开

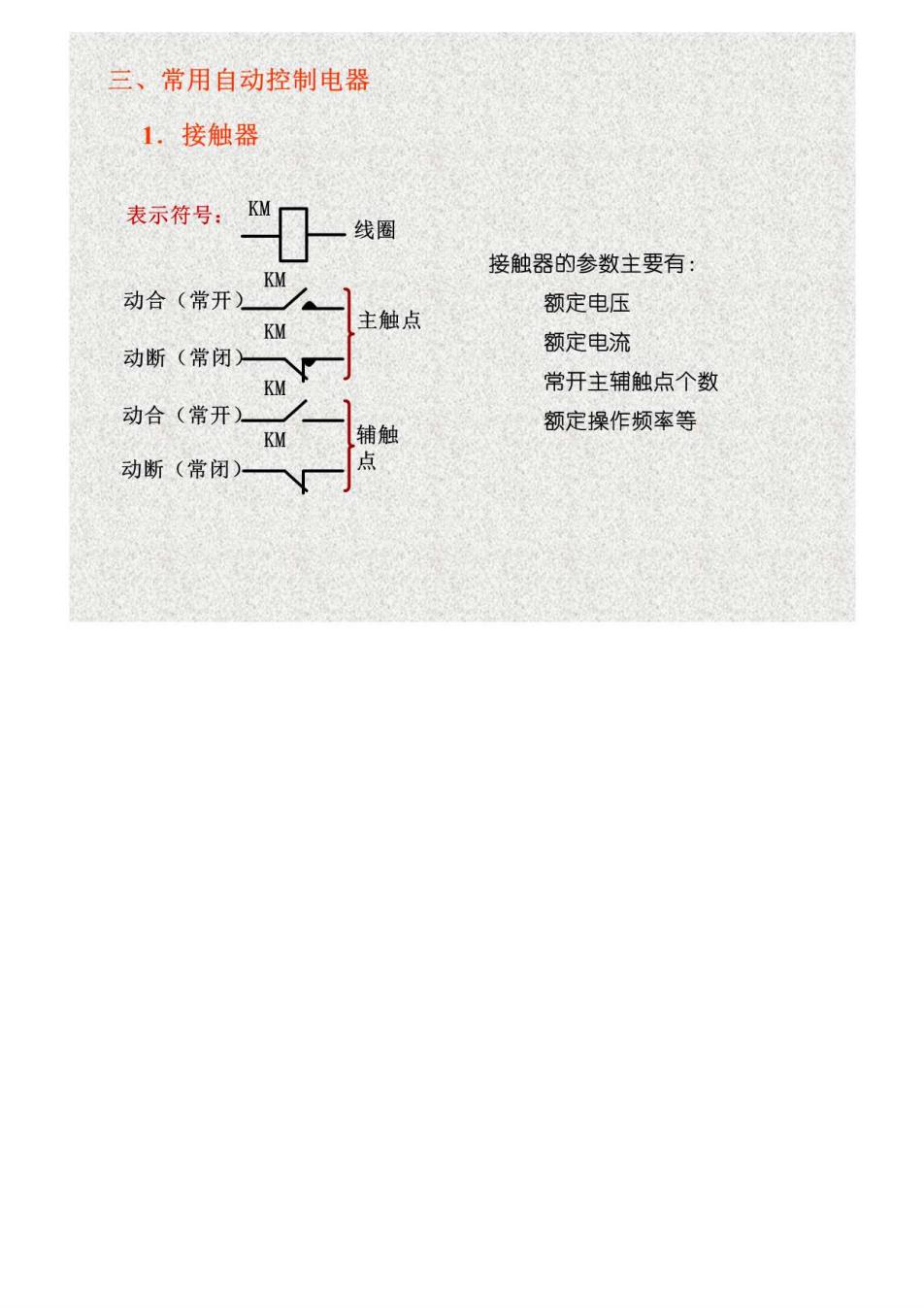

三、常用自动控制电器 1.接触器 表示符号： 接触器的参数主要有 KM 动合（常开） 主触点 额定电压 动断（常闭） 额定电流 常开主辅触点个数 动合（常开） 辅触 额定操作频率等 KM 动断（常闭）

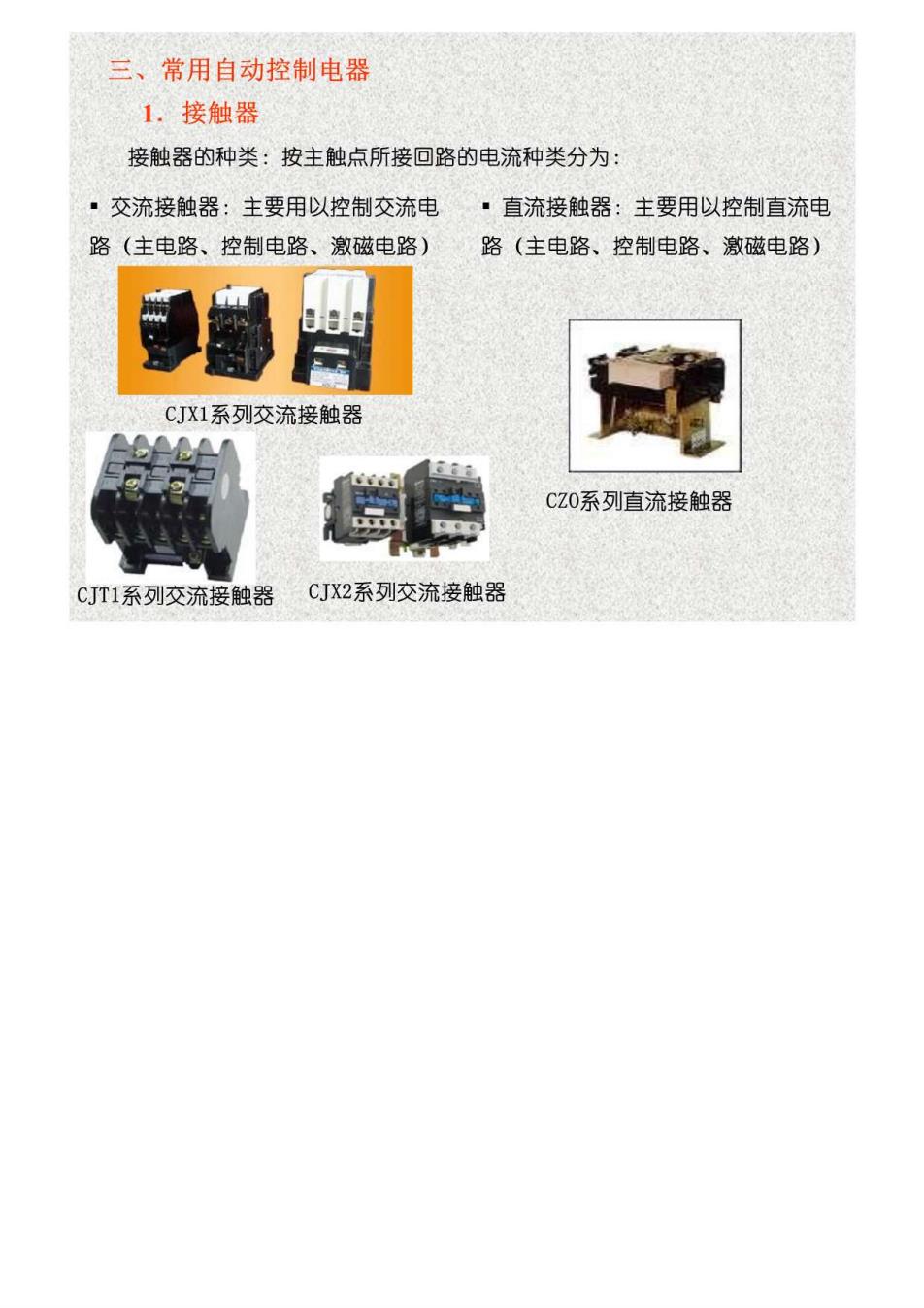

三、常用自动控制电器 1.接触器 接触器的种类：按主触点所接回路的电流种类分为： ·交流接触器：主要用以控制交流电·直流接触器：主要用以控制直流电 路（主电路、控制电路、激磁电路） 路（主电路、控制电路、激磁电路） CJX1系列交流接触器 CZ0系列直流接触器 CT1系列交流接触器CJX2系列交流接触器
