的，这一步对实验的顺利进行至关重要，不可忽略： F,对于大型实验，使用器件较多，这时可以把实验分为若干独立的部分，逐 一布线、调试，最后再连接起来调试运行： G.为防止干扰，每用6个集成器件，电源线要加接一个1~10uF的旁路电 容通地。 二、电路测试及其故障排除 1.数字电路测试 数字电路测试大体上分为静态测试和动态测试两部分。静态测试是给定数字 电路若干组静态输入值，测试数字电路的输出值是否正确。数字电路线路接好以 后，把线路的输入接电平开关输出，线路的输出接电平指示灯，按功能表或状态 表的要求，改变输入状态，观察输入和输出之间的关系是否符合设计要求。 在静态测试的基础上，按设计要求在输入端加动态脉冲信号，观察输出端波 形是否符合设计要求，这是动态测试。我们所涉及的大多只是静态测试。 2.数字电路的故障查找和排除 在实验中，当电路不能完成预期的逻辑功能时，就称电路有故障。造成故障 的原因是多方面的，大致可归纳为以下几个方面：器件故障、接线错误、设计错 误和测试方法不正确。 (1)器件故障 器件故障是器件失效或器件接插问题引起的故障，表现在器件工作不正确， 如实验IC器件使用不当、错误应用或功能不正常，实验仪器（实验箱）或通用底 板不正常。为防止器件失效，要求接插器件时一定要注意凹槽朝左，先对齐再用 力，使用之前先进行功能验证。 (2)连线错误 连线错误是常见的错误，据有人统计，在教学实验中，约有70%以上的故碑 是由接线错误引起的。 A.连线错误原因
4 的，这一步对实验的顺利进行至关重要，不可忽略； F．对于大型实验，使用器件较多，这时可以把实验分为若干独立的部分，逐 一布线、调试，最后再连接起来调试运行； G．为防止干扰，每用 6 个集成器件，电源线要加接一个 1～10 F 的旁路电 容通地。 二、电路测试及其故障排除 1．数字电路测试 数字电路测试大体上分为静态测试和动态测试两部分。静态测试是给定数字 电路若干组静态输入值，测试数字电路的输出值是否正确。数字电路线路接好以 后，把线路的输入接电平开关输出，线路的输出接电平指示灯，按功能表或状态 表的要求，改变输入状态，观察输入和输出之间的关系是否符合设计要求。 在静态测试的基础上，按设计要求在输入端加动态脉冲信号，观察输出端波 形是否符合设计要求，这是动态测试。我们所涉及的大多只是静态测试。 2．数字电路的故障查找和排除 在实验中，当电路不能完成预期的逻辑功能时，就称电路有故障。造成故障 的原因是多方面的，大致可归纳为以下几个方面：器件故障、接线错误、设计错 误和测试方法不正确。 （1）器件故障 器件故障是器件失效或器件接插问题引起的故障，表现在器件工作不正确， 如实验 IC 器件使用不当、错误应用或功能不正常，实验仪器（实验箱）或通用底 板不正常。为防止器件失效，要求接插器件时一定要注意凹槽朝左，先对齐再用 力，使用之前先进行功能验证。 （2） 连线错误 连线错误是常见的错误，据有人统计，在教学实验中，约有 70％以上的故障 是由接线错误引起的。 A．连线错误原因
忘记接器件的电源和地：连线与插孔接触不良；连线经多次使用后，有可能 外面塑料包皮完好，但内部线断；连线多接、漏接、错接：连线过长、过乱造成 干扰。 B.接线错误现象 接线错误造成的现象多种多样，例如器件的某个功能块不工作或工作不正常， 器件不工作或发热，电路中的一部分工作状态不稳定等。 C.解决方法 a.熟悉器件的功能及其引脚号，知道器件每个引脚的功能： b.器件的电源和地一定要接对、接好，检查连线和插孔接触是否良好： c.检查有无错接、多接、漏接，检查连线中有无断线。 重要的是连线前要画出电路连接图，按图连接，不要凭记忆随想随接：；接线 时要规范、整齐，尽量走直线、短线，以免引起干扰。 (3)设计错误 电路设计错误自然会造成与预想的结果不一致，原因是对实验要求没有理解 透，或者对所用器件的原理没有掌握，或者是实验电路本身所固有的如组合电路 的冒险现象。这就要求在设计时要理解实验要求，掌握实验线路原理，精心设计。 初始设计完成后一般应对设计进行优化，最后画出逻辑图及接线图。 (4)测试方法不正确 若不发生前三者错误，实验一般会成功。但测试方法不正确也会引起观察错 误。例如，一个稳定的波形，用示波器观察，而示波器没有同步，则造成波形不 稳的假象。因此要学会正确使用仪器、仪表，尤其是示波器的应用。 在完成布线后，对所有的连线复查一遍是有益的。简单检查电源和地是否接 好，输入能否加到实验电路上，输出能否显示等。当实验中发现结果与预期不一 致时，应仔细观察现象，冷静思考问题所在。 (1)首先检查仪器、仪表是否正确使用： (2)在正确使用仪器、仪表的前提下，按逻辑图和接线图逐级查找问题所在。通 5
5 忘记接器件的电源和地；连线与插孔接触不良；连线经多次使用后，有可能 外面塑料包皮完好，但内部线断；连线多接、漏接、错接；连线过长、过乱造成 干扰。 B．接线错误现象 接线错误造成的现象多种多样，例如器件的某个功能块不工作或工作不正常， 器件不工作或发热，电路中的一部分工作状态不稳定等。 C．解决方法 a．熟悉器件的功能及其引脚号，知道器件每个引脚的功能； b．器件的电源和地一定要接对、接好，检查连线和插孔接触是否良好； c．检查有无错接、多接、漏接，检查连线中有无断线。 重要的是连线前要画出电路连接图，按图连接，不要凭记忆随想随接；接线 时要规范、整齐，尽量走直线、短线，以免引起干扰。 （3）设计错误 电路设计错误自然会造成与预想的结果不一致，原因是对实验要求没有理解 透，或者对所用器件的原理没有掌握，或者是实验电路本身所固有的如组合电路 的冒险现象。这就要求在设计时要理解实验要求，掌握实验线路原理，精心设计。 初始设计完成后一般应对设计进行优化，最后画出逻辑图及接线图。 （4）测试方法不正确 若不发生前三者错误，实验一般会成功。但测试方法不正确也会引起观察错 误。例如，一个稳定的波形，用示波器观察，而示波器没有同步，则造成波形不 稳的假象。因此要学会正确使用仪器、仪表，尤其是示波器的应用。 在完成布线后，对所有的连线复查一遍是有益的。简单检查电源和地是否接 好，输入能否加到实验电路上，输出能否显示等。当实验中发现结果与预期不一 致时，应仔细观察现象，冷静思考问题所在。 （1）首先检查仪器、仪表是否正确使用； （2）在正确使用仪器、仪表的前提下，按逻辑图和接线图逐级查找问题所在。通
常从发现问题的地方，一级一级向前测试，测试电路的输入、输出点的0一1状态， 直到找到故障的初始发生位置： (3)在故障的初始处，首先检查连线是否正确，确认无误后，检查器件引脚是否 全部正确插进插座中，有无引脚折断、弯曲、错插问题： (4)确认无上述问题后，取下器件测试，以检查器件好坏，或者直接换一个好器 件： (5)若器件和连线都正确，则需要考虑设计问题。 1.2.3实验报告 实验结束后需要撰写实验报告，这是一项重要的基本功训练，绝不是一种形 式上的需要。通过撰写实验报告，回顾实验过程、总结实验结果、加深对基本理 论的认识和理解。实验报告要写在规定的报告纸上，所有的图形、表格都必须用 直尺、曲线板绘制。报告的内容主要包括以下几个部分： 1.实验目的： 2.实验仪器、器件： 3.实验内容、步骤、线路，包括方框图、状态图或真值表、文字说明逻辑图等： 4.实验数据记录： 5.实验结果分析讨论、心得体会等。 6
6 常从发现问题的地方，一级一级向前测试，测试电路的输入、输出点的 0－1 状态， 直到找到故障的初始发生位置； （3）在故障的初始处，首先检查连线是否正确，确认无误后，检查器件引脚是否 全部正确插进插座中，有无引脚折断、弯曲、错插问题； （4）确认无上述问题后，取下器件测试，以检查器件好坏，或者直接换一个好器 件； （5）若器件和连线都正确，则需要考虑设计问题。 1．2．3 实验报告 实验结束后需要撰写实验报告，这是一项重要的基本功训练，绝不是一种形 式上的需要。通过撰写实验报告，回顾实验过程、总结实验结果、加深对基本理 论的认识和理解。实验报告要写在规定的报告纸上，所有的图形、表格都必须用 直尺、曲线板绘制。报告的内容主要包括以下几个部分： 1．实验目的； 2．实验仪器、器件； 3．实验内容、步骤、线路，包括方框图、状态图或真值表、文字说明逻辑图等； 4．实验数据记录； 5．实验结果分析讨论、心得体会等
第二章数字电路实验 实验一常用电子仪器的使用 一、实验目的 1.了解AEDK-labDEC型数字电路实验箱的结构，并掌握它的使用方法 2.掌握RIGOL-DS1042C型示波器测量各种脉冲波形参数的使用方法 3.了解和熟悉集成电路器件的引线排列及其使用方法 4.熟悉门电路的逻辑功能及其测试方法 二、实验仪器 I.AEDK-labDEC型数字电路实验箱 2.RIGOL-DS1042C型示波器 3.万用表 4.器件：74LS002输入端四与非门1片 74LS862输入端四异或门1片 三、实验内容 1.观察示波器机内校准信号(Up-p=3V,=1KHz),调整示波器，使示波器屏 幕上至少显示两个完整周期，垂直方向显示至少两格波形。画出脉冲波形并注 明幅度、周期和脉宽。 2.观察数字电路实验箱内脉冲源10KHz的输出脉冲信号波形。画出波形并注明 幅度、周期和脉宽。 3.用示波器测量数字电路实验箱的电压值，注意示波器用DC耦合方式，画出波 形并注明幅度。 4.测量门电路的逻辑功能 (1)将“与非门”74LS00插入实验箱芯片槽上（注意：凹口朝左），14脚接+5V, 7
7 第二章 数字电路实验 实验一 常用电子仪器的使用 一、实验目的 1．了解 AEDK-labDEC 型数字电路实验箱的结构，并掌握它的使用方法 2．掌握 RIGOL-DS1042C 型示波器测量各种脉冲波形参数的使用方法 3．了解和熟悉集成电路器件的引线排列及其使用方法 4．熟悉门电路的逻辑功能及其测试方法 二、实验仪器 1．AEDK-labDEC 型数字电路实验箱 2．RIGOL-DS1042C 型示波器 3．万用表 4．器件：74LS00 2 输入端四与非门 1 片 74LS86 2 输入端四异或门 1 片 三、实验内容 1．观察示波器机内校准信号（Up－p＝3V，f＝1KHz），调整示波器，使示波器屏 幕上至少显示两个完整周期，垂直方向显示至少两格波形。画出脉冲波形并注 明幅度、周期和脉宽。 2．观察数字电路实验箱内脉冲源 10KHz 的输出脉冲信号波形。画出波形并注明 幅度、周期和脉宽。 3．用示波器测量数字电路实验箱的电压值，注意示波器用 DC 耦合方式，画出波 形并注明幅度。 4．测量门电路的逻辑功能 （1）将“与非门”74LS00 插入实验箱芯片槽上（注意：凹口朝左），14 脚接＋5V

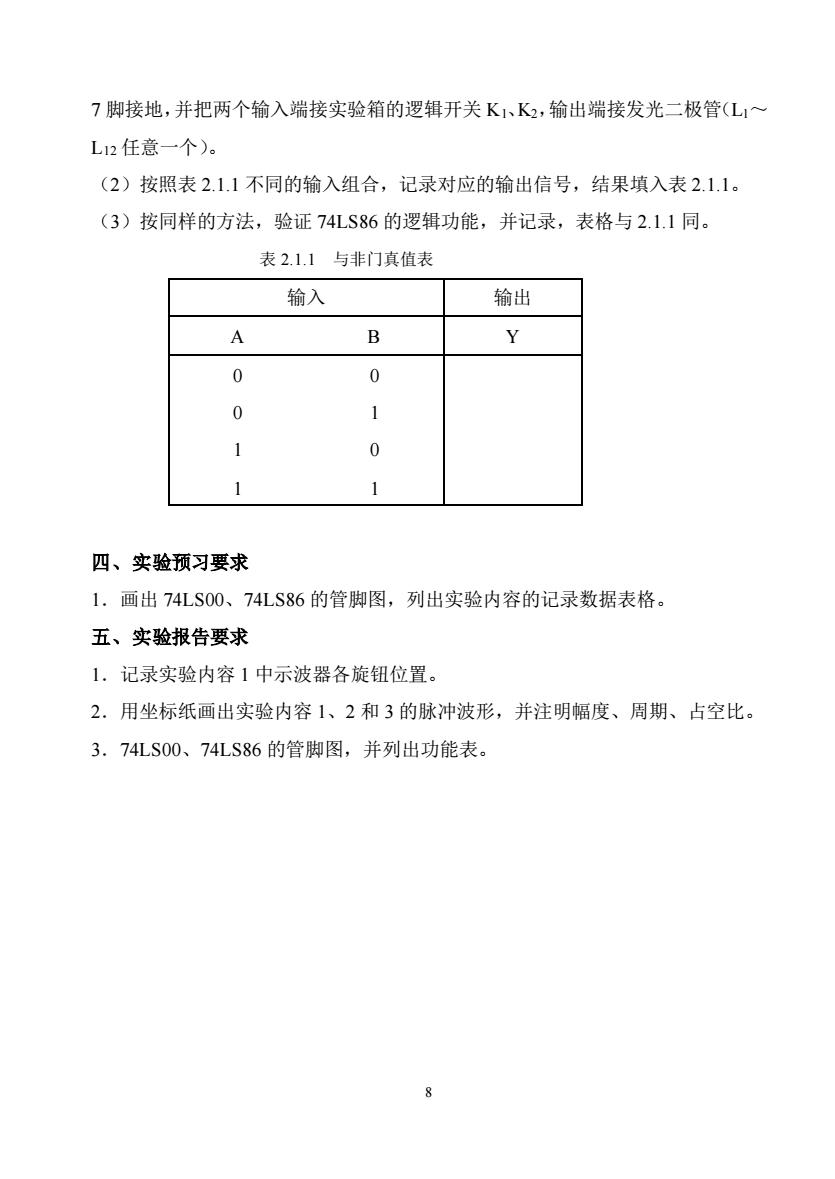

7脚接地，并把两个输入端接实验箱的逻辑开关K1、K2,输出端接发光二极管(L1~ L12任意一个)。 (2)按照表2.1.1不同的输入组合，记录对应的输出信号，结果填入表2.1.1。 (3)按同样的方法，验证74LS86的逻辑功能，并记录，表格与2.1.1同。 表2.1.1与非门真值表 输入 输出 A B 0 0 0 1 0 1 四、实验预习要求 1.画出74LS00、74LS86的管脚图，列出实验内容的记录数据表格。 五、实验报告要求 1.记录实验内容1中示波器各旋钮位置 2.用坐标纸画出实验内容1、2和3的脉冲波形，并注明幅度、周期、占空比。 3.74LS00、74LS86的管脚图，并列出功能表
8 7 脚接地，并把两个输入端接实验箱的逻辑开关 K1、K2，输出端接发光二极管（L1～ L12 任意一个）。 （2）按照表 2.1.1 不同的输入组合，记录对应的输出信号，结果填入表 2.1.1。 （3）按同样的方法，验证 74LS86 的逻辑功能，并记录，表格与 2.1.1 同。 表 2.1.1 与非门真值表 输入 输出 A B Y 0 0 0 1 1 0 1 1 四、实验预习要求 1．画出 74LS00、74LS86 的管脚图，列出实验内容的记录数据表格。 五、实验报告要求 1．记录实验内容 1 中示波器各旋钮位置。 2．用坐标纸画出实验内容 1、2 和 3 的脉冲波形，并注明幅度、周期、占空比。 3．74LS00、74LS86 的管脚图，并列出功能表
