第三章 门电路
第三章 门电路
3.1概述 门电路：能实现逻辑函数中逻辑运算的电 子电路称为逻辑门电路，简称门电路。常 用的门电路在逻辑功能上有与门、或门、 与非门、或非门、与或非门等。 A 逻辑 Y B 门电路
逻辑 门电路 A B Y 门电路：能实现逻辑函数中逻辑运算的电 子电路称为逻辑门电路，简称门电路。常 用的门电路在逻辑功能上有与门、或门、 与非门、或非门、与或非门等 。 3.1概述
常识介绍-1 在门电路中，输入、输出的逻辑状态 分别用不同的电压表示。 由于在逻辑运算中，输入、输出变量都只 有两种状态，故门电路的输入、输出电压也只有 两种值一高电平和低电平。 也就是说，在电子电路中，用高、低电平 分别表示二值逻辑的1和0
常识介绍-1 在门电路中，输入、输出的逻辑状态 分别用不同的电压表示。 由于在逻辑运算中，输入、输出变量都只 有两种状态，故门电路的输入、输出电压也只有 两种值－高电平和低电平。 也就是说，在电子电路中，用高、低电平 分别表示二值逻辑的 1 和 0

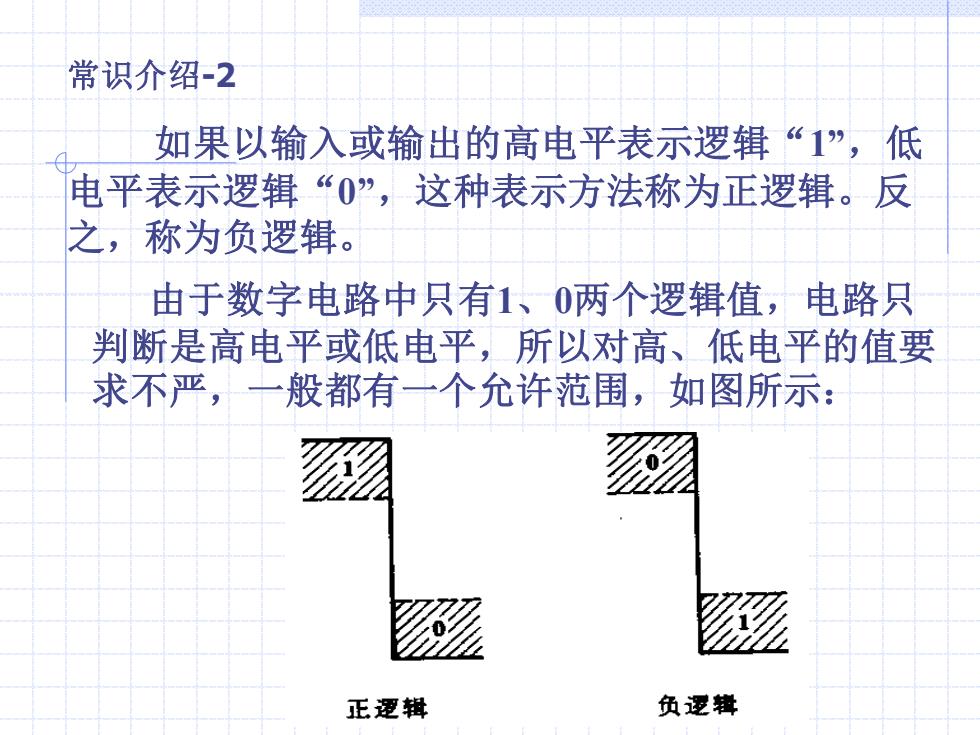

常识介绍-2 如果以输入或输出的高电平表示逻辑“1”，低 电平表示逻辑“0”，这种表示方法称为正逻辑。反 之，称为负逻辑。 由于数字电路中只有1、0两个逻辑值，电路只 判断是高电平或低电平，所以对高、低电平的值要 求不严，一般都有一个允许范围，如图所示： 正逻辑 负逐辑
如果以输入或输出的高电平表示逻辑“1”，低 电平表示逻辑“0”，这种表示方法称为正逻辑。反 之，称为负逻辑。 常识介绍-2 由于数字电路中只有1、0两个逻辑值，电路只 判断是高电平或低电平，所以对高、低电平的值要 求不严，一般都有一个允许范围，如图所示：
常识介绍-3 获得高低电平的基本原理如下图所示： (X Vcc 输出信号 输入信号 开关S断开，输出电压V为高电平；开关S闭 合，输出为低电平。而开关S则是由二极管或三极 管组成的
获得高低电平的基本原理如下图所示： 开关S断开，输出电压Vo为高电平；开关S闭 合，输出为低电平。而开关S则是由二极管或三极 管组成的。 常识介绍-3
