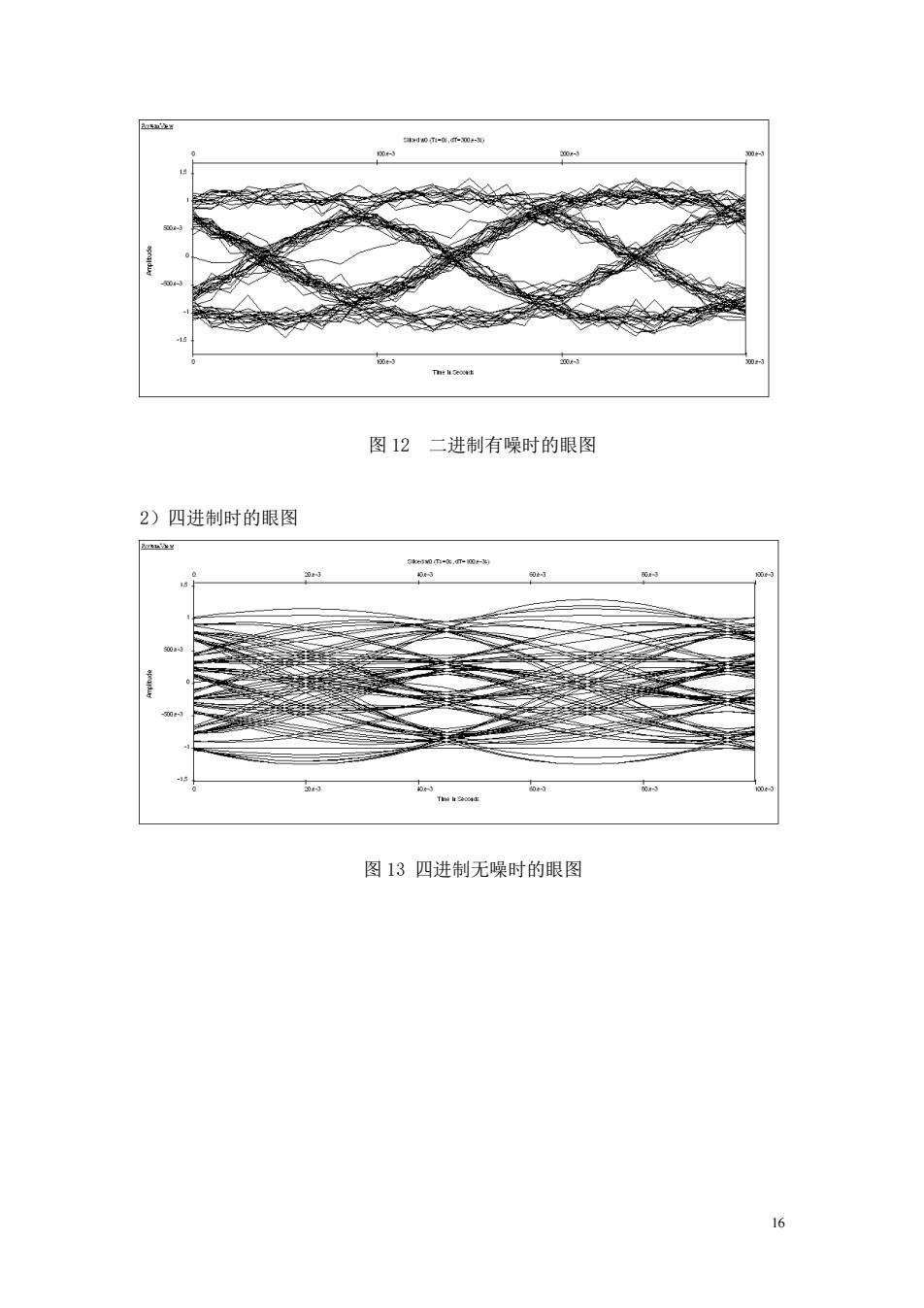

图12二进制有噪时的眼图 2)四进制时的眼图 图13四进制无噪时的眼图 6
16 图 12 二进制有噪时的眼图 2）四进制时的眼图 图 13 四进制无噪时的眼图

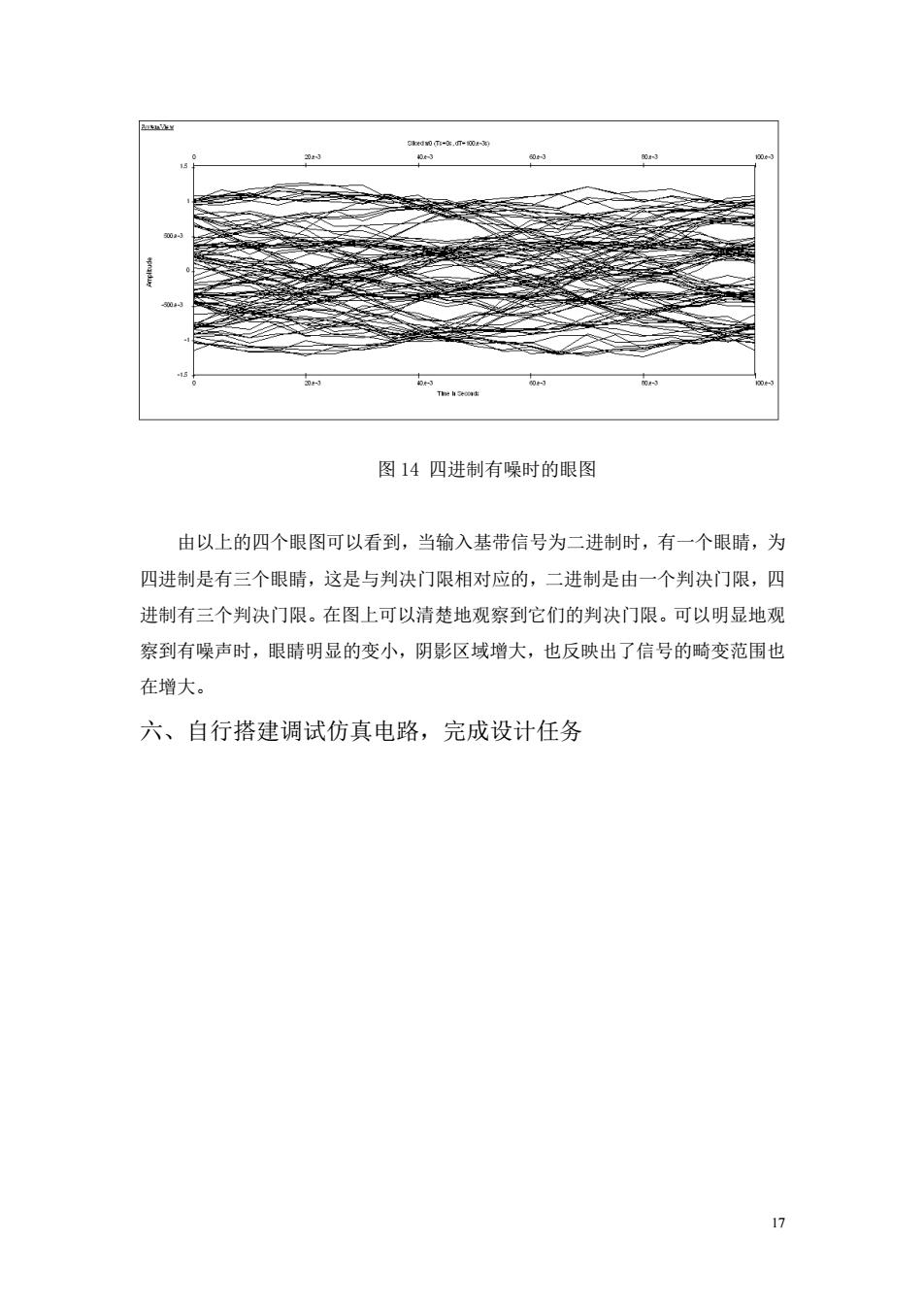

图14四进制有噪时的眼图 由以上的四个眼图可以看到，当输入基带信号为二进制时，有一个眼晴，为 四进制是有三个眼睛，这是与判决门限相对应的，二进制是由一个判决门限，四 进制有三个判决门限。在图上可以清楚地观察到它们的判决门限。可以明显地观 察到有噪声时，眼睛明显的变小，阴影区域增大，也反映出了信号的畸变范围也 在增大。 六、自行搭建调试仿真电路，完成设计任务
17 图 14 四进制有噪时的眼图 由以上的四个眼图可以看到，当输入基带信号为二进制时，有一个眼睛，为 四进制是有三个眼睛，这是与判决门限相对应的，二进制是由一个判决门限，四 进制有三个判决门限。在图上可以清楚地观察到它们的判决门限。可以明显地观 察到有噪声时，眼睛明显的变小，阴影区域增大，也反映出了信号的畸变范围也 在增大。 六、自行搭建调试仿真电路，完成设计任务
2ASK的调制与解调 一、实验目的 1.加深理解2ASK调制与解调原理。 2.学会运用SystemView仿真软件搭建2ASK调制与解调仿真电路。 3.通过仿真结果观察2ASK的波形及其功率谱密度。 二、仿真环境 Windows98/2000/XP SystemView5.0 三、2ASK调制解调原理方框图 1.2ASK调制原理 开关电路 Q K 载波发生器 520 用b)控制电路 图12ASK键控产生 S2ASK(1) 图22ASK相乘法产生
18 2ASK 的调制与解调 一、实验目的 1．加深理解 2ASK 调制与解调原理。 2．学会运用 SystemView 仿真软件搭建 2ASK 调制与解调仿真电路。 3．通过仿真结果观察 2ASK 的波形及其功率谱密度。 二、仿真环境 Windows98/2000/XP SystemView5.0 三、2ASK 调制解调原理方框图 1．2ASK 调制原理 图 1 2ASK 键控产生 图 2 2ASK 相乘法产生
