波形无失真传输的条件 同回同回四 卤一可而回回 因 奈奎斯特第一准则 图3验证奈奎斯特第一准则 2)二进制眼图的观察 + 「2电平伪陆机序列 巴特沃恩低通德被等 采形桥 Systemviewe by ELANIX 图4观察二进制眼图
11 图 3 验证奈奎斯特第一准则 2）二进制眼图的观察 图 4 观察二进制眼图
3)四进制眼图的观察 四元码果国的双察 + PN Seq 电平 升余弦滤波器 .Syitemviow by ELANIX 图5观察四进制眼图 五、仿真结果参考 1.奈奎斯特准则验证 1)无码间干扰 图6输入信号波形（经延迟）
12 3）四进制眼图的观察 图 5 观察四进制眼图 五、仿真结果参考 1．奈奎斯特准则验证 1）无码间干扰 图 6 输入信号波形（经延迟）
图7信号经过升余弦滤波器后的波形 通常情况下，在实验的时候将高斯噪声源先断开。在观察噪声产生干扰时才 将接入电路。 图8输出信号波形
13 图 7 信号经过升余弦滤波器后的波形 通常情况下，在实验的时候将高斯噪声源先断开。在观察噪声产生干扰时才 将接入电路。 图 8 输出信号波形
图9输入输出信号波形的叠加（无码间干扰） 由输入输出信号叠加波形图可知，信号在传输过程当中无码间干扰。这是因 为基带信号的码元素率为1 O0Baud,而升余弦滚降滤波器和FIR滤波器的等效带 宽为50忆，满足了奈氏第一准则的条件。输入输出波形波形的一致性充分说 明码元在传输的过程当中并没有发生码间干扰。 2)有码间干扰 码元速率为1l0Baud时，不满足奈氏第一准则，则输入输出信号的波形叠加 如图10
14 图 9 输入输出信号波形的叠加（无码间干扰） 由输入输出信号叠加波形图可知，信号在传输过程当中无码间干扰。这是因 为基带信号的码元素率为 100Baud,而升余弦滚降滤波器和 FIR 滤波器的等效带 宽为 50HZ，满足了奈氏第一准则的条件。输入输出波形波形的一致性充分说 明码元在传输的过程当中并没有发生码间干扰。 2）有码间干扰 码元速率为 110Baud 时，不满足奈氏第一准则，则输入输出信号的波形叠加 如图 10

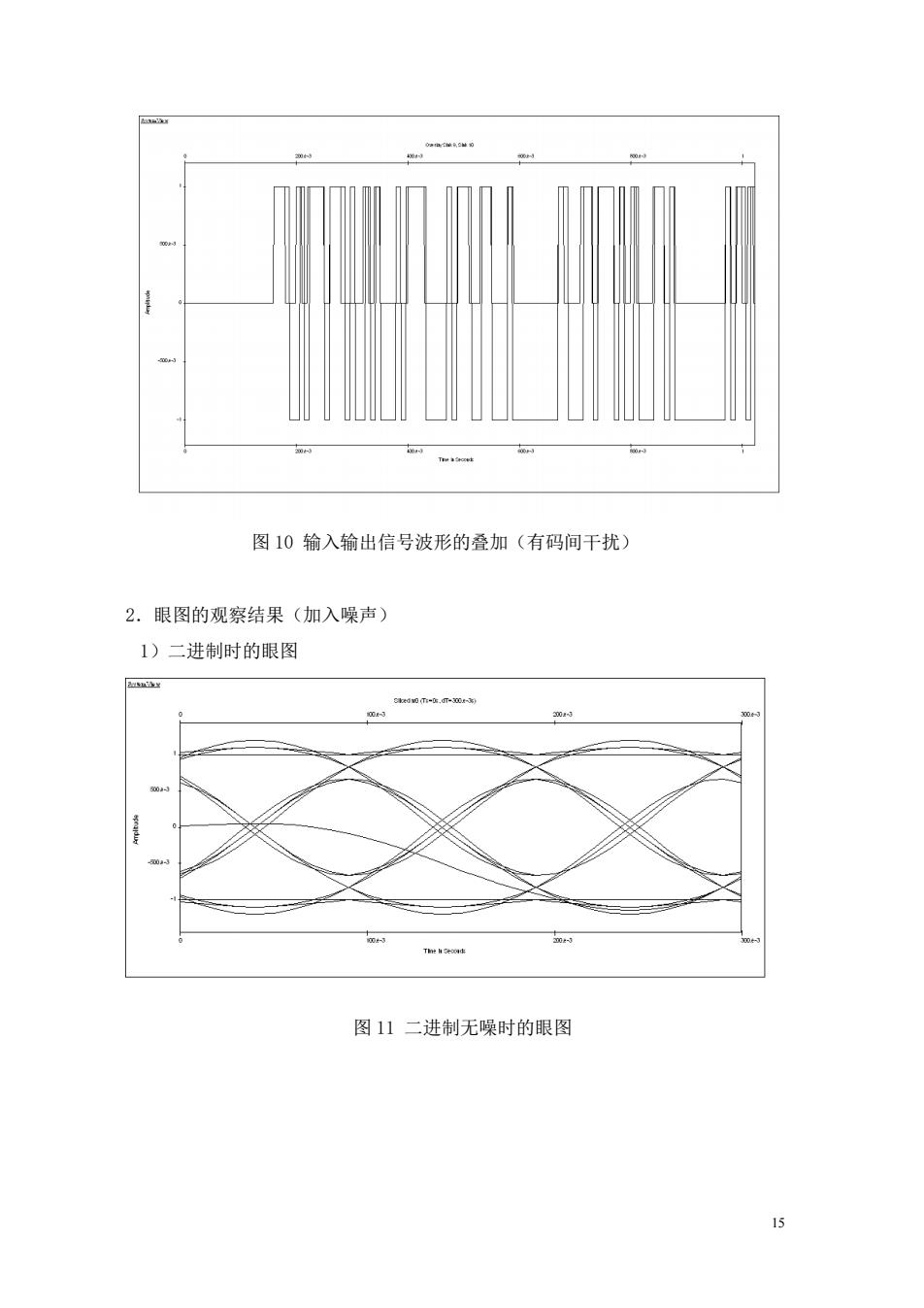

图10输入输出信号波形的叠加（有码间干扰） 2.眼图的观察结果（加入噪声） 1)二进制时的眼图 图11二进制无噪时的眼图
15 图 10 输入输出信号波形的叠加（有码间干扰） 2．眼图的观察结果（加入噪声） 1）二进制时的眼图 图 11 二进制无噪时的眼图
