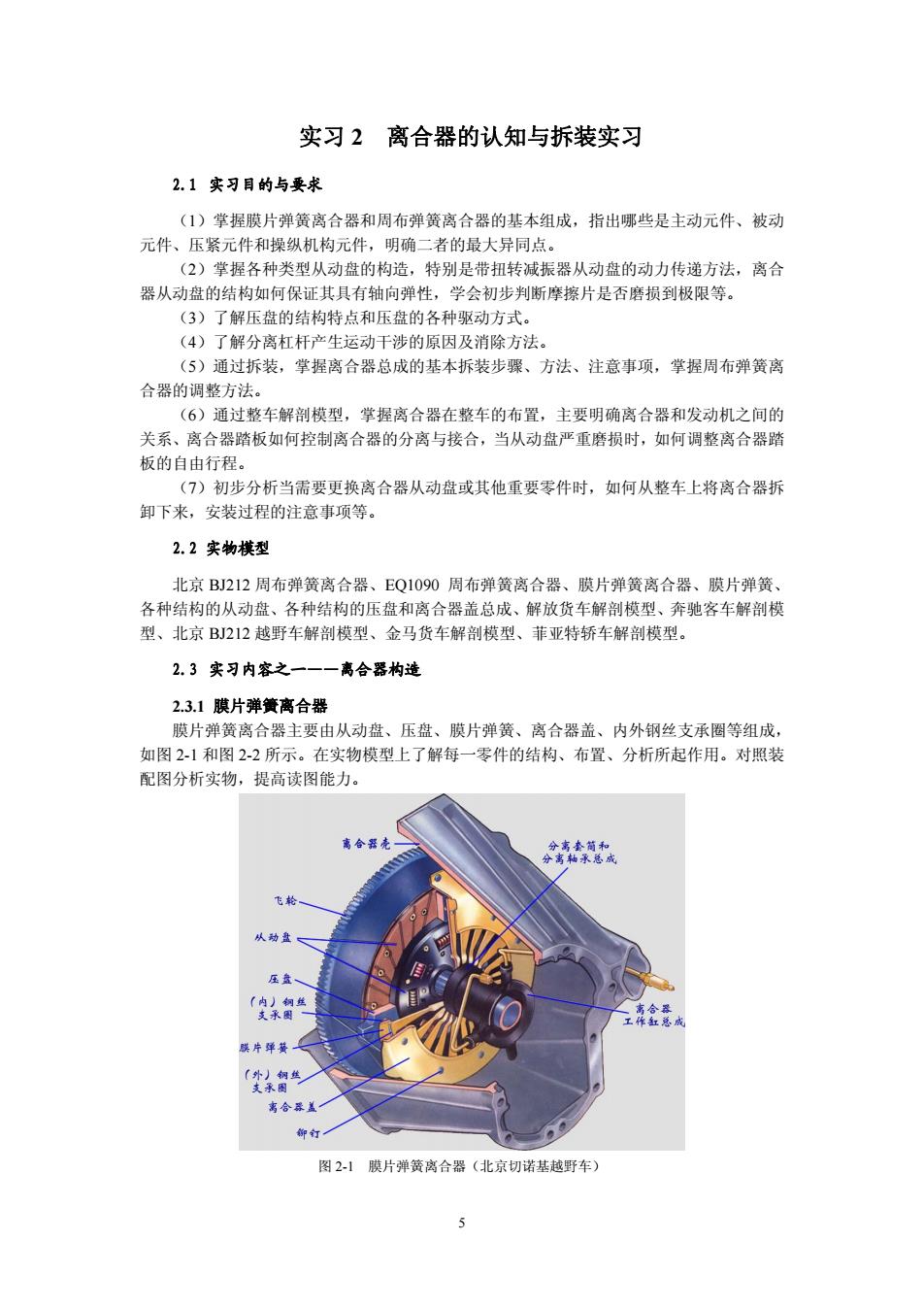

实习2离合器的认知与拆装实习 2.1实习目的与要求 (1)掌握膜片弹簧离合器和周布弹簧离合器的基本组成，指出哪些是主动元件、被动 元件、压紧元件和操纵机构元件，明确二者的最大异同点。 (2)掌握各种类型从动盘的构造，特别是带扭转减振器从动盘的动力传递方法，离合 器从动盘的结构如何保证其具有轴向弹性，学会初步判断摩擦片是否磨损到极限等。 (3)了解压盘的结构特点和压盘的各种动方式。 (4)了解分离杠杆产生运动干涉的原因及消除方法。 (5)通过拆装，掌握离合器总成的基本拆装步骤、方法、注意事项，掌握周布弹簧离 合器的调整方法。 〔6)通过整车解剑揽型，堂据离合器在整车的布置，主题明确离合碧和发动机之间的 关系、离合器踏板如何控制离合器的分离与接合 ,当从动盘严重磨损时，如何调整离合器踏 板的自由行程。 (7)初步分析当需要更换离合器从动盘或其他重要零件时，如何从整车上将离合器拆 卸下来，安装过程的注意事项等。 22实物模型 北京BJ212周布弹簧离合器、EQ1090周布弹簧离合器、膜片弹簧离合器、膜片弹簧 各种结构的从动盘、各种结构的压盘和离合器盖总成、解放货车解剖模型、奔驰客车解剖模 型、北京BJ212越野车解剖模型、金马货车解剖模型、菲亚特轿车解剖模型。 2.3实习内容之一一一离合器构造 23.1膜片弹簧离合器 膜片弹簧离合器主要由从动盘、压盘、膜片弹簧、离合器盖、内外钢丝支承圈等组成， 如图21和图2-2所示。在实物模型上了解每一零件的结构、布置、分析所起作用。对照装 配图分析实物，提高读图能力。 离合帮志 飞轮 图21膜片弹簧离合器（北京切诺基越野车） 5
实习 2 离合器的认知与拆装实习 2.1 实习目的与要求 （1）掌握膜片弹簧离合器和周布弹簧离合器的基本组成，指出哪些是主动元件、被动 元件、压紧元件和操纵机构元件，明确二者的最大异同点。 （2）掌握各种类型从动盘的构造，特别是带扭转减振器从动盘的动力传递方法，离合 器从动盘的结构如何保证其具有轴向弹性，学会初步判断摩擦片是否磨损到极限等。 （3）了解压盘的结构特点和压盘的各种驱动方式。 （4）了解分离杠杆产生运动干涉的原因及消除方法。 （5）通过拆装，掌握离合器总成的基本拆装步骤、方法、注意事项，掌握周布弹簧离 合器的调整方法。 （6）通过整车解剖模型，掌握离合器在整车的布置，主要明确离合器和发动机之间的 关系、离合器踏板如何控制离合器的分离与接合，当从动盘严重磨损时，如何调整离合器踏 板的自由行程。 （7）初步分析当需要更换离合器从动盘或其他重要零件时，如何从整车上将离合器拆 卸下来，安装过程的注意事项等。 2.2 实物模型 北京 BJ212 周布弹簧离合器、EQ1090 周布弹簧离合器、膜片弹簧离合器、膜片弹簧、 各种结构的从动盘、各种结构的压盘和离合器盖总成、解放货车解剖模型、奔驰客车解剖模 型、北京 BJ212 越野车解剖模型、金马货车解剖模型、菲亚特轿车解剖模型。 2.3 实习内容之一——离合器构造 2.3.1 膜片弹簧离合器 膜片弹簧离合器主要由从动盘、压盘、膜片弹簧、离合器盖、内外钢丝支承圈等组成， 如图 2-1 和图 2-2 所示。在实物模型上了解每一零件的结构、布置、分析所起作用。对照装 配图分析实物，提高读图能力。 图 2-1 膜片弹簧离合器（北京切诺基越野车） 5

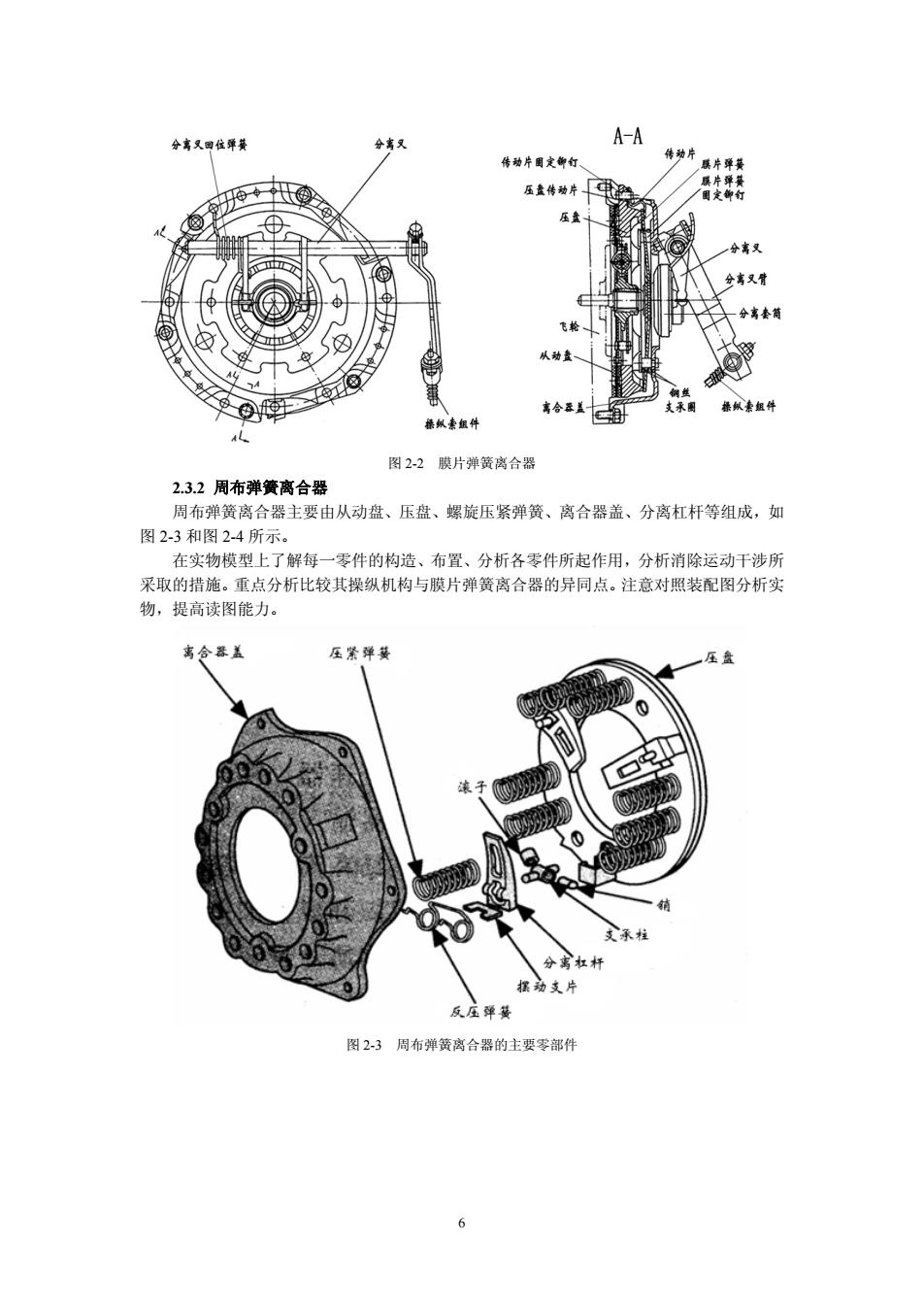

A-A 从骑 善然索血件 图22膜片弹簧离合器 2.3.2周布弹簧离合器 周布弹簧离合器主要由从动盘、压盘、螺旋压紧弹簧、离合器盖、分离杠杆等组成，如 图23和图24所示。 在实物模型上了解每一零件的构造、布置、分析各零件所起作用，分析消除运动干涉所 采取的措施。重点分析比较其操纵机构与膜片弹簧离合器的异同点。注意对照装配图分析 物，提高读图能力。 压紧弹 反庄弹黄 图23周布弹簧高合器的主要零部件
图 2-2 膜片弹簧离合器 2.3.2 周布弹簧离合器 周布弹簧离合器主要由从动盘、压盘、螺旋压紧弹簧、离合器盖、分离杠杆等组成，如 图 2-3 和图 2-4 所示。 在实物模型上了解每一零件的构造、布置、分析各零件所起作用，分析消除运动干涉所 采取的措施。重点分析比较其操纵机构与膜片弹簧离合器的异同点。注意对照装配图分析实 物，提高读图能力。 图 2-3 周布弹簧离合器的主要零部件 6

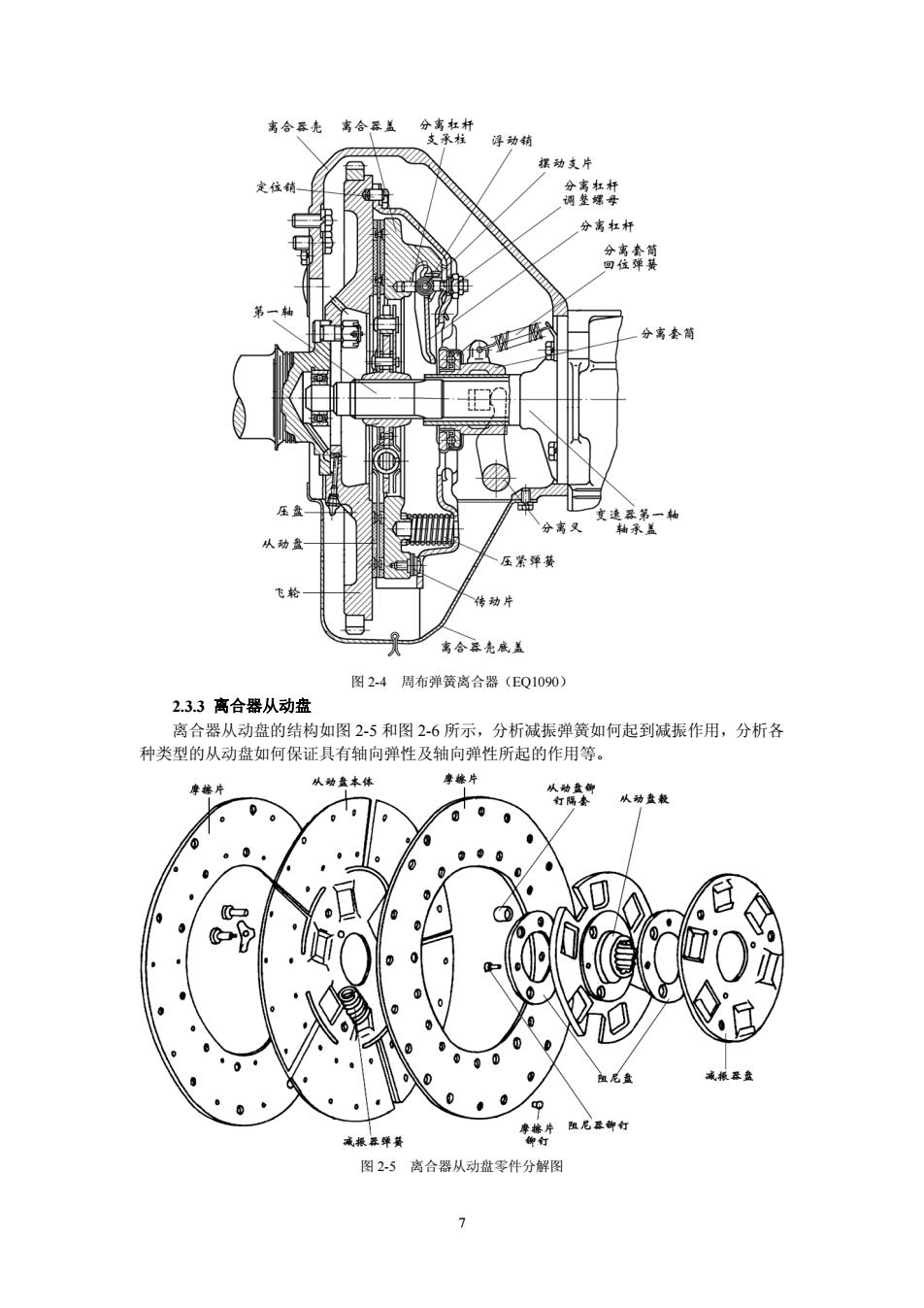

浮动辅 动支片 位销 整华排 分或红和 一分套简 紧弹 传动片 寓合竖先座兰 图2-4周布弹簧离合器(EQ1090 2.33离合器从动盘 离合器从动盘的结构如图2-5和图2-6所示，分析减振弹簧如何起到减振作用，分析各 种类型的从动盘如何保证具有轴向弹性及轴向弹性所起的作用等。 。'· 图25离合器从动盘零件分解图
图 2-4 周布弹簧离合器（EQ1090） 2.3.3 离合器从动盘 离合器从动盘的结构如图 2-5 和图 2-6 所示，分析减振弹簧如何起到减振作用，分析各 种类型的从动盘如何保证具有轴向弹性及轴向弹性所起的作用等。 图 2-5 离合器从动盘零件分解图 7

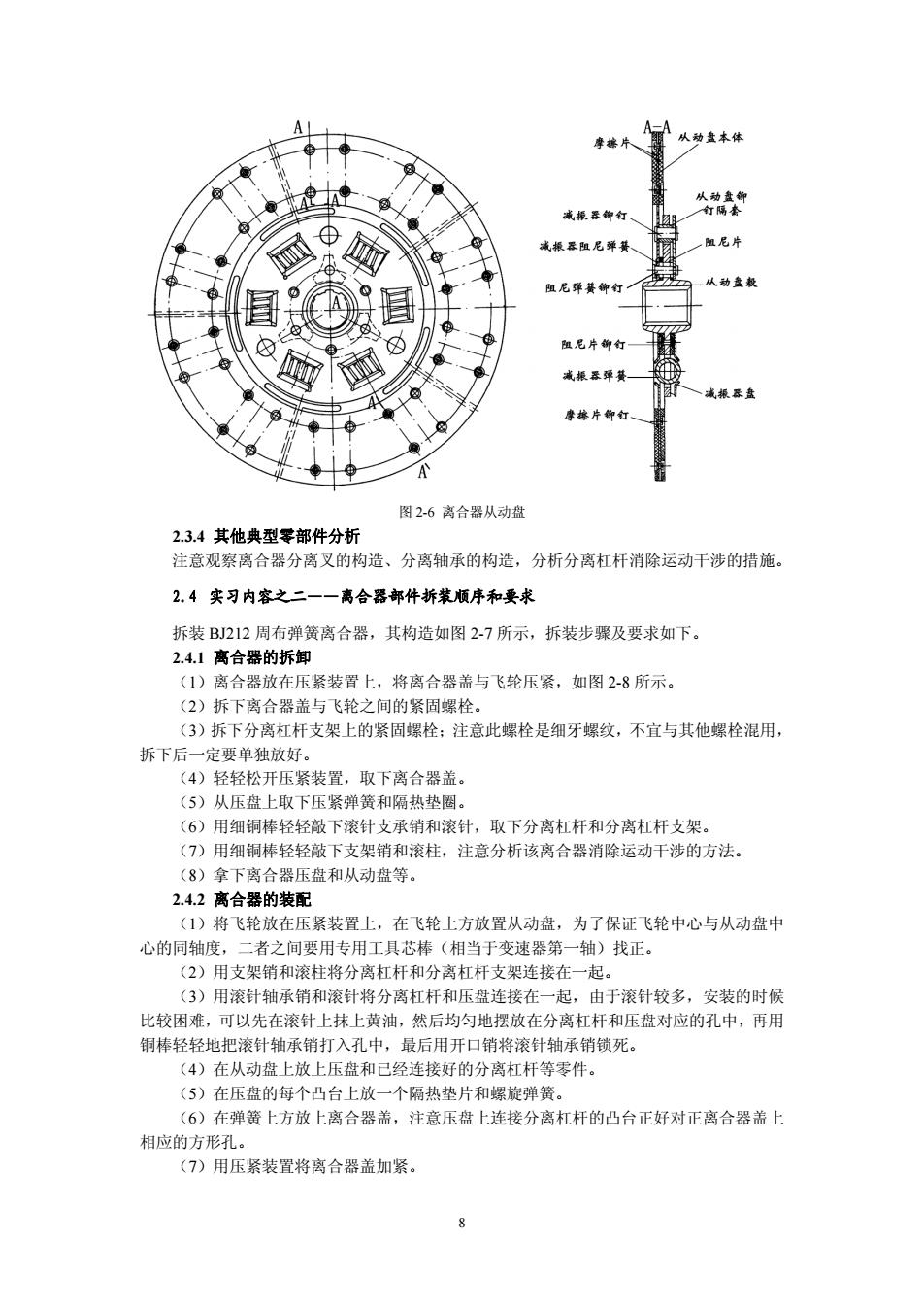

减振器面尼驿其 尼中 尼弹簧钉 从动盘数 面是片铆行 A 图2-6高合器从动盘 2.3.4其他典型零部件分析 注意观察离合器分离叉的构造、分离轴承的构造，分析分离杠杆消除运动干涉的措施 2.4实习内容之二 离合器部件拆装顺序和要求 拆装BJ212周布弹簧离合器，其构造如图2-7所示，拆装步骤及要求如下。 2.4.1高合器的拆卸 (1)离合器放在压紧装置上，将离合器盖与飞轮压紧，如图2-8所示 (2)拆下离合器盖与飞轮之间的紧固螺栓 (3)拆下分离杠杆支架上的紧周螺栓：注意此螺栓是细牙螺纹，不宜与其他螺栓混用， 拆下后一定要单独放好。 (4)轻轻松开压紧装置，取下离合器盖。 (5)从压盘上取下压紧弹簧和隔热垫圈。 (6)用细铜棒轻轻敲下滚针支承销和滚针，取下分离杠杆和分离杠杆支架 (7)用细铜棒轻轻敲下支架销和滚柱，注意分析该离合器消除运动干涉的方法 (8)拿下离合器压盘和从动盘等。 2.4.2离合器的装配 (1)将飞轮放在压紧装置上，在飞轮上方放置从动盘，为了保证飞轮中心与从动盘中 心的同轴度，二者之间要用专用工具芯棒（相当于变速器第一轴）找正。 (2)用支架销和滚柱将分离杠杆和分离杠杆支架连接在- (3)用滚针轴承销和滚针将分离杠杆和压盘连接在一起，由于滚针较多，安装的时候 比较困难，可以先在滚针上抹上黄油，然后均匀地摆放在分离杠杆和压盘对应的孔中，再用 铜棒轻轻地把滚针轴承销打入孔中，最后用开口销将滚针轴承销锁死。 (4)在从动盘上放上压盘和已经连接好的分离杠杆等零件。 (5)在压盘的每个凸台上放一个隔热垫片和螺旋弹 (6)在弹簧上方放上离合器盖，注意压盘上连接分离杠杆的凸台正好对正离合器盖上 相应的方形孔。 (7)用压紧装置将离合器盖加紧
图 2-6 离合器从动盘 2.3.4 其他典型零部件分析 注意观察离合器分离叉的构造、分离轴承的构造，分析分离杠杆消除运动干涉的措施。 2.4 实习内容之二——离合器部件拆装顺序和要求 拆装 BJ212 周布弹簧离合器，其构造如图 2-7 所示，拆装步骤及要求如下。 2.4.1 离合器的拆卸 （1）离合器放在压紧装置上，将离合器盖与飞轮压紧，如图 2-8 所示。 （2）拆下离合器盖与飞轮之间的紧固螺栓。 （3）拆下分离杠杆支架上的紧固螺栓；注意此螺栓是细牙螺纹，不宜与其他螺栓混用， 拆下后一定要单独放好。 （4）轻轻松开压紧装置，取下离合器盖。 （5）从压盘上取下压紧弹簧和隔热垫圈。 （6）用细铜棒轻轻敲下滚针支承销和滚针，取下分离杠杆和分离杠杆支架。 （7）用细铜棒轻轻敲下支架销和滚柱，注意分析该离合器消除运动干涉的方法。 （8）拿下离合器压盘和从动盘等。 2.4.2 离合器的装配 （1）将飞轮放在压紧装置上，在飞轮上方放置从动盘，为了保证飞轮中心与从动盘中 心的同轴度，二者之间要用专用工具芯棒（相当于变速器第一轴）找正。 （2）用支架销和滚柱将分离杠杆和分离杠杆支架连接在一起。 （3）用滚针轴承销和滚针将分离杠杆和压盘连接在一起，由于滚针较多，安装的时候 比较困难，可以先在滚针上抹上黄油，然后均匀地摆放在分离杠杆和压盘对应的孔中，再用 铜棒轻轻地把滚针轴承销打入孔中，最后用开口销将滚针轴承销锁死。 （4）在从动盘上放上压盘和已经连接好的分离杠杆等零件。 （5）在压盘的每个凸台上放一个隔热垫片和螺旋弹簧。 （6）在弹簧上方放上离合器盖，注意压盘上连接分离杠杆的凸台正好对正离合器盖上 相应的方形孔。 （7）用压紧装置将离合器盖加紧。 8

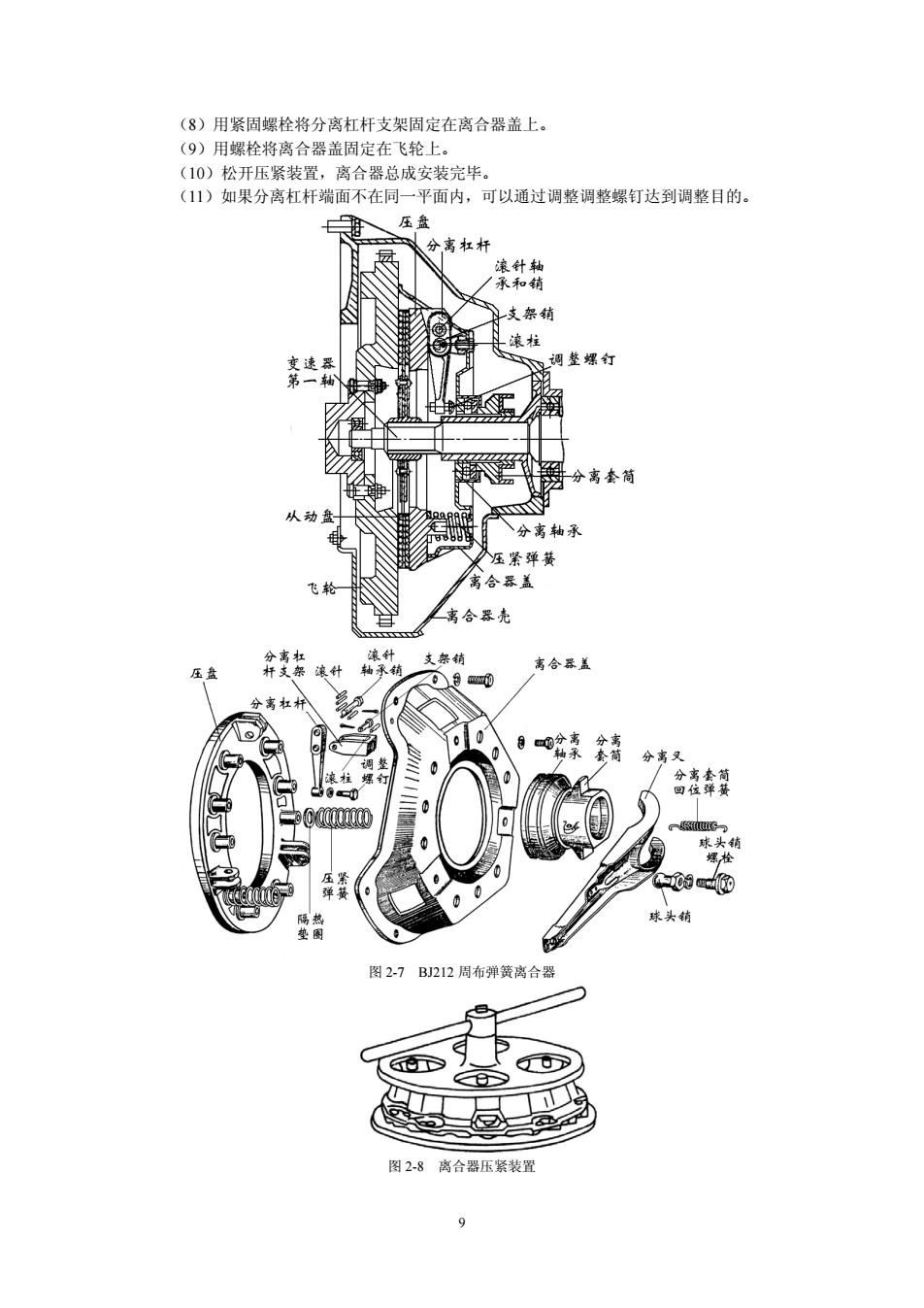

(8)用紧固螺栓将分离杠杆支架固定在离合器盖上。 (0)用提轮将离合黑盖固定在飞轮上 开压紧装置 离合器总成安装完毕 )哭分离缸杆装面不在同一平面内，可以通过调整调整蝶钉达到耳 分离在杆 支部销 分离套简 飞教 图2-7BJ212周布弹簧离合 图2-8离合器压紧装置 9
（8）用紧固螺栓将分离杠杆支架固定在离合器盖上。 （9）用螺栓将离合器盖固定在飞轮上。 （10）松开压紧装置，离合器总成安装完毕。 （11）如果分离杠杆端面不在同一平面内，可以通过调整调整螺钉达到调整目的。 图 2-7 BJ212 周布弹簧离合器 图 2-8 离合器压紧装置 9
