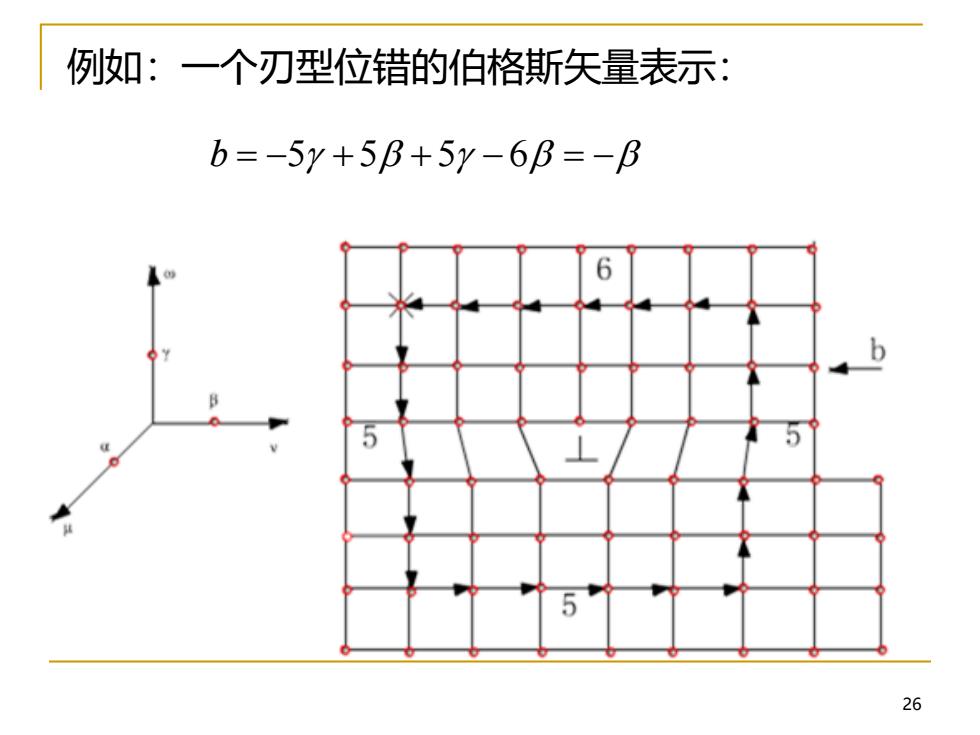

例如：一个刃型位错的伯格斯矢量表示： b=-5y+5B+5y-6B=-B 6 5 5 26
26 例如：一个刃型位错的伯格斯矢量表示： b = −5 + 5 + 5 − 6 = −

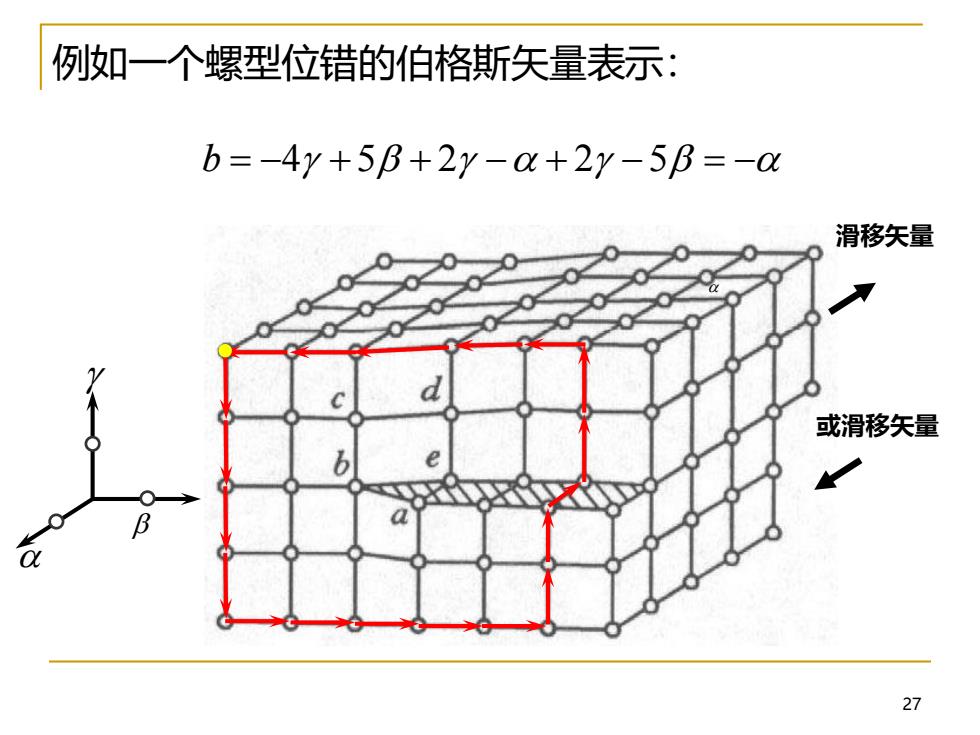

例如一个螺型位错的伯格斯矢量表示： b=-4y+5B+2y-x+2y-5B=-0 滑移矢量 或滑移矢量 21
27 例如一个螺型位错的伯格斯矢量表示： 或滑移矢量 滑移矢量 b = −4 + 5 + 2 − + 2 −5 = −
柏氏矢量的物理意义及位错的普遍定义 ◆位错附近，原子处于非正常位置，原子排布规侧性被破 坏，相对位置发生畸变。这种畸变在中心位置格外严重， 同时向外分散。 柏氏矢量的物理意义：围绕位错作柏氏回路时，把分散的 畸变叠加起来，总的结果由柏氏矢量表达，畸变越严重， 柏氏矢量越大。 ◆点缺陷也会发生畸变，但它具有对称性，正负相抵消， 柏氏矢量为零。 ◆线缺陷的畸变由某一方向滑移造成，不对称，柏氏矢量 为原子间距的整数倍。柏氏矢量与滑移矢量大小相等， 方向不一定相同。 28
28 ◆位错附近，原子处于非正常位置，原子排布规则性被破 坏，相对位置发生畸变。这种畸变在中心位置格外严重， 同时向外分散。 柏氏矢量的物理意义：围绕位错作柏氏回路时，把分散的 畸变叠加起来，总的结果由柏氏矢量表达，畸变越严重， 柏氏矢量越大。 ◆点缺陷也会发生畸变，但它具有对称性，正负相抵消， 柏氏矢量为零。 ◆线缺陷的畸变由某一方向滑移造成，不对称，柏氏矢量 为原子间距的整数倍。柏氏矢量与滑移矢量大小相等， 方向不一定相同。 柏氏矢量的物理意义及位错的普遍定义

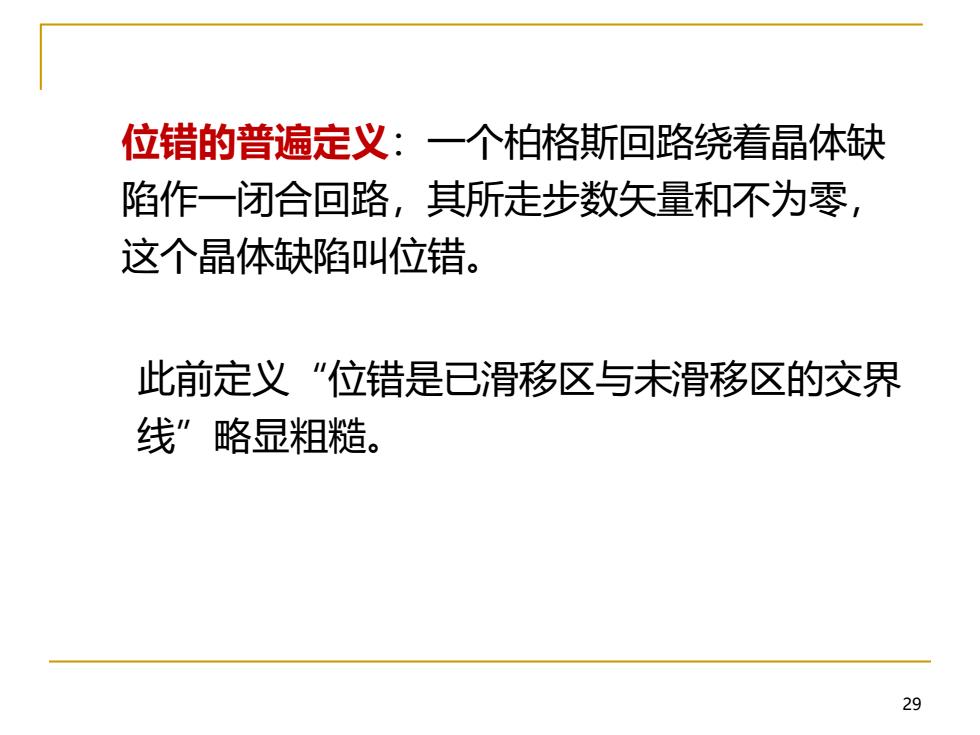

位错的普遍定义：一个柏格斯回路绕着晶体缺 陷作一闭合回路，其所走步数矢量和不为零， 这个晶体缺陷叫位错。 此前定义“位错是已滑移区与未滑移区的交界 线”略显粗糙。 29
29 位错的普遍定义：一个柏格斯回路绕着晶体缺 陷作一闭合回路，其所走步数矢量和不为零， 这个晶体缺陷叫位错。 此前定义“位错是已滑移区与未滑移区的交界 线”略显粗糙

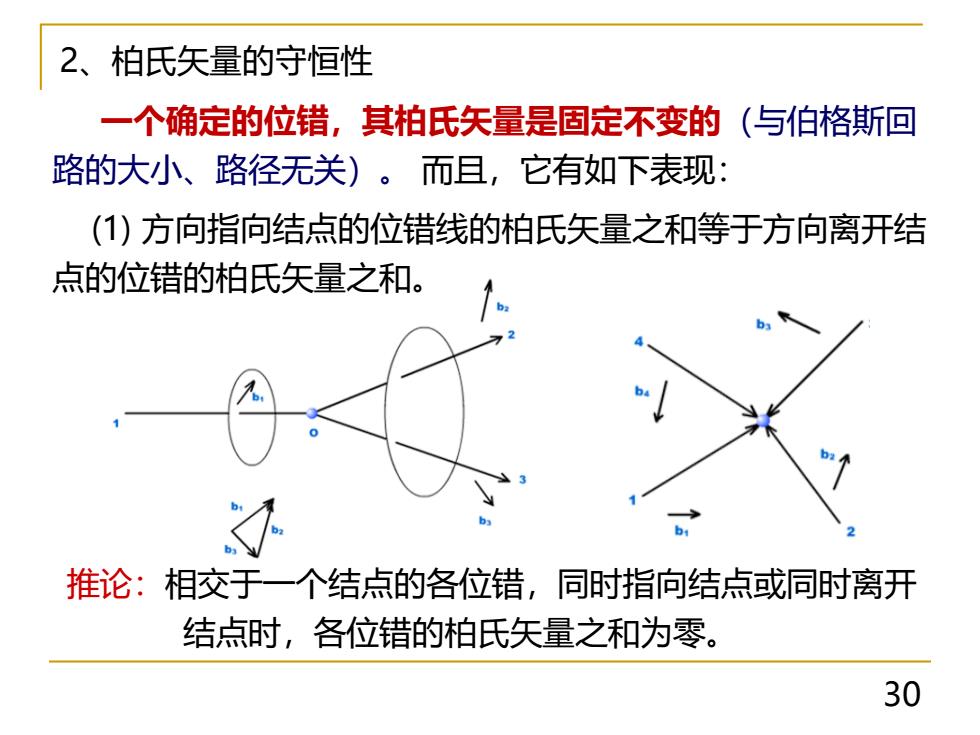

2、 柏氏矢量的守恒性 一个确定的位错，其柏氏矢量是固定不变的（与伯格斯回 路的大小、路径无关)。而且，它有如下表现： (1)方向指向结点的位错线的柏氏矢量之和等于方向离开结 点的位错的柏氏矢量之和。 推论：相交于一个结点的各位错，同时指向结点或同时离开 结点时，各位错的柏氏矢量之和为零。 30
30 2、柏氏矢量的守恒性 一个确定的位错，其柏氏矢量是固定不变的（与伯格斯回 路的大小、路径无关）。 而且，它有如下表现： 推论：相交于一个结点的各位错，同时指向结点或同时离开 结点时，各位错的柏氏矢量之和为零。 (1) 方向指向结点的位错线的柏氏矢量之和等于方向离开结 点的位错的柏氏矢量之和
