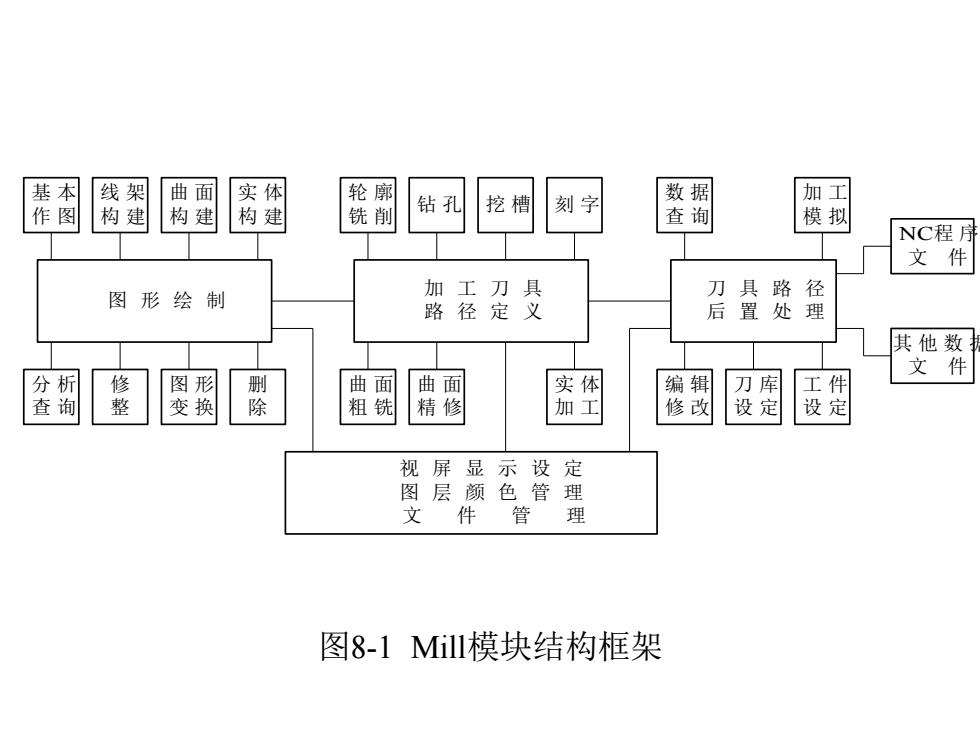

基本 线架 曲面 实体 轮廓 数据 加工 作图 构建 构建 铣削 钻孔 挖槽 构建 刻字 查询 模拟 NC程序 文件 图形绘制 加工刀具 刀具路径 路径定义 后置处理 其他数书 文件 分析 修 图形 删 曲面 曲面 实体 编辑 刀库 工件 查询 整 变换 除 粗铣 精修 加工 修改 设定 设定 视屏显示设定 图层颜色管理 文 件 管 理 图8-1Mill模块结构框架
图8-1 Mill模块结构框架 基 本 作 图 线 架 构 建 曲 面 构 建 实 体 构 建 图 形 绘 制 分 析 查 询 修 整 图 形 变 换 删 除 轮 廓 铣 削 钻 孔 挖 槽 刻 字 加 工 刀 具 路 径 定 义 曲 面 粗 铣 曲 面 精 修 实 体 加 工 数 据 查 询 加 工 模 拟 编 辑 修 改 刀 库 设 定 视 屏 显 示 设 定 图 层 颜 色 管 理 文 件 管 理 工 件 设 定 刀 具 路 径 后 置 处 理 N C程 序 文 件 其 他 数 据 文 件
1.系统界面特点 当前流行的Master CAM是基于Windows平台上运行的一套软 件系统。启动Master CAM8.O版的铣削模块Mill后的操作界面如 图6-2所示。 Master CAM系统将显示界面分割为三个区域：绘图工作区、 菜单区和系统回应区。其中： ●绘图区是为作图、图形显示、加工模拟显示等提供演示 的场所。可通过功能设定将其划分为多个视区，以达到从不同的 角度观察的效果
1．系统界面特点 当前流行的Master CAM是基于Windows平台上运行的一套软 件系统。启动Master CAM 8.0版的铣削模块Mill后的操作界面如 图6-2所示。 Master CAM系统将显示界面分割为三个区域：绘图工作区、 菜单区和系统回应区。其中： ● 绘图区是为作图、图形显示、加工模拟显示等提供演示 的场所。可通过功能设定将其划分为多个视区，以达到从不同的 角度观察的效果

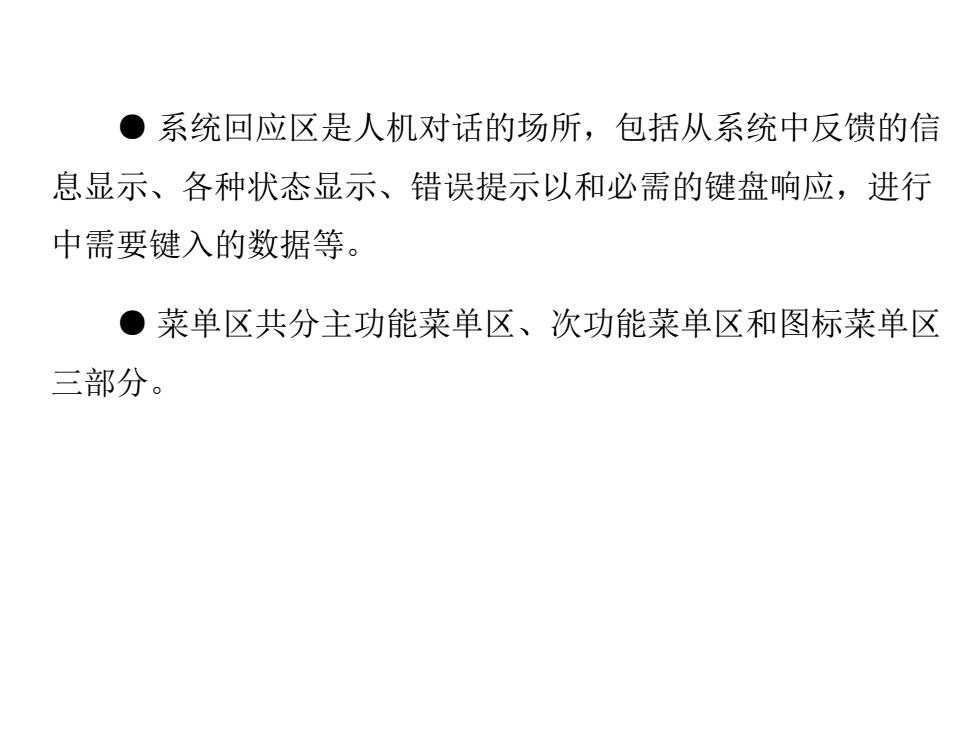

●系统回应区是人机对话的场所，包括从系统中反馈的信 息显示、各种状态显示、错误提示以和必需的键盘响应，进行 中需要键入的数据等。 。菜单区共分主功能菜单区、次功能菜单区和图标菜单区 三部分
● 系统回应区是人机对话的场所，包括从系统中反馈的信 息显示、各种状态显示、错误提示以和必需的键盘响应，进行 中需要键入的数据等。 ● 菜单区共分主功能菜单区、次功能菜单区和图标菜单区 三部分
团Mastercam Mi118.0 ®☒ ++?圓？@@@同®⑧③图®喻⊙⑧⑧p興● 武汉职业技术学院 X41.956Y3.783 A分析 图标菜单区 坐标跟踪显示 C绘图 F档案 M锋整 X转换 D除 S屏幕 Q实体 功能菜单区 工刀具路径 N公用管理 上层功能表 绘图工作区 回主功能表 Z:0.000 源色：10 层别：1 线型线宽 辞组 限定层：关 刀具面：关 能菜单 构图面：T 视角：T 系统回应区 图8-2Mll模块的操作界面
图8-2 Mill模块的操作界面 屏幕

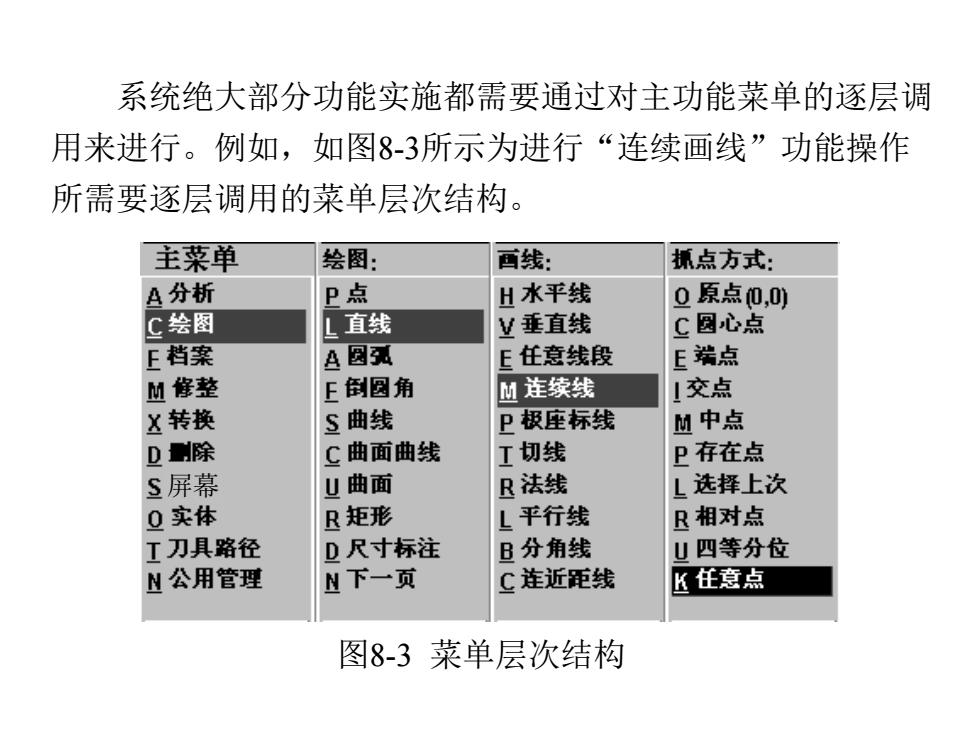

系统绝大部分功能实施都需要通过对主功能菜单的逐层调 用来进行。例如，如图8-3所示为进行“连续画线”功能操作 所需要逐层调用的菜单层次结构。 主菜单 绘图： 画线： 抓点方式： A分析 P点 H水平线 0原点0，) C绘图 L直线 Y垂直线 C圆心点 E档案 A图 E任意线段 E端点 M修整 E倒圆角 M连续线 1交点 X转换 S曲线 P极座标线 M中点 D除 C曲面曲线 工切线 卫存在点 S屏幕 业曲面 R法线 L选择上次 Q实体 R矩形 L平行线 R相对点 工刀具路径 D尺寸标注 B分角线 U四等分位 N公用管理 N下一页 C连近距线 K任意点 图8-3 菜单层次结构
系统绝大部分功能实施都需要通过对主功能菜单的逐层调 用来进行。例如，如图8-3所示为进行“连续画线”功能操作 所需要逐层调用的菜单层次结构。 屏幕 图8-3 菜单层次结构
