有关建筑工程制图方面的国家标准： 《房屋建筑制图统一标准》 GBT50001-2010 《总图制图标准》GB/T50103-2 中华人民共和国国家标准 GB G/T50001-2010 ● 《建筑制图标准》GBT50104-2 房屋建筑制图统一标准 《建筑结构制图标准》GBT501 nifid sandnor buldingd 《建筑给水排水制图标准》GB 《暖通空调制图标准》GB/T501 《道路工程制图标准》，GBT50 2010一0s-18发剂 2011-的-1实推 后续各节陆续个绍制图棕准中的基本规定 中华人民共和国住房和城乡建设部 中华人民共和国国家质量监餐检验检位总局 联合发布 点击7次

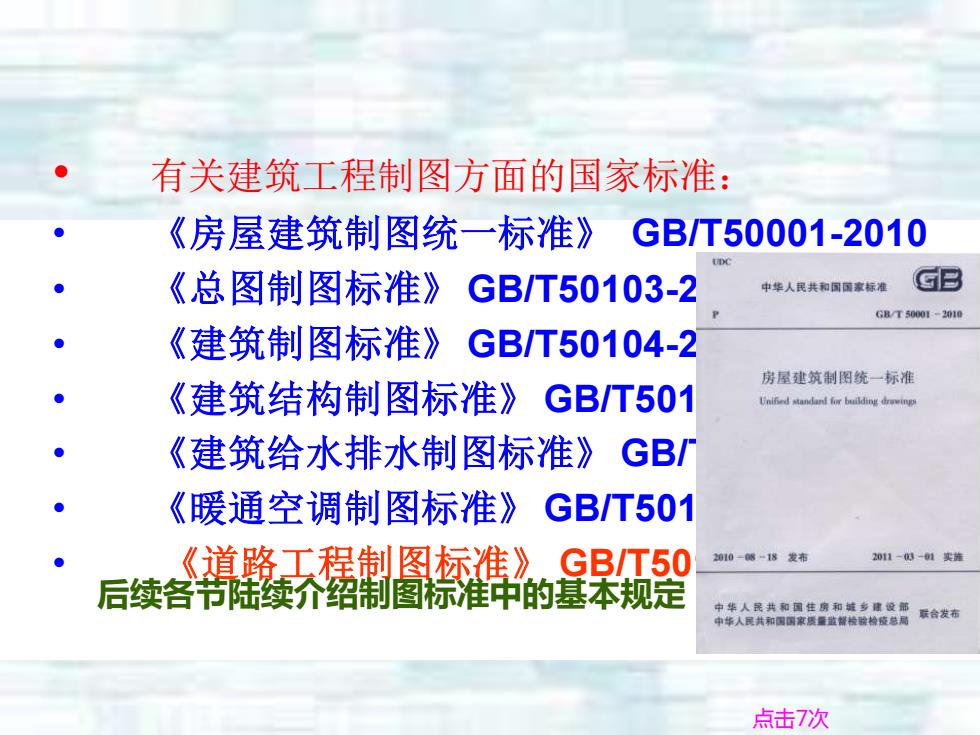

• 有关建筑工程制图方面的国家标准： • 《房屋建筑制图统一标准》 GB/T50001-2010 • 《总图制图标准》 GB/T50103-2010 • 《建筑制图标准》 GB/T50104-2010 • 《建筑结构制图标准》 GB/T50105-2010 • 《建筑给水排水制图标准》 GB/T50106-2010 • 《暖通空调制图标准》 GB/T50114-2010 • 《道路工程制图标准》 GB/T50162-1992 点击7次 后续各节陆续介绍制图标准中的基本规定

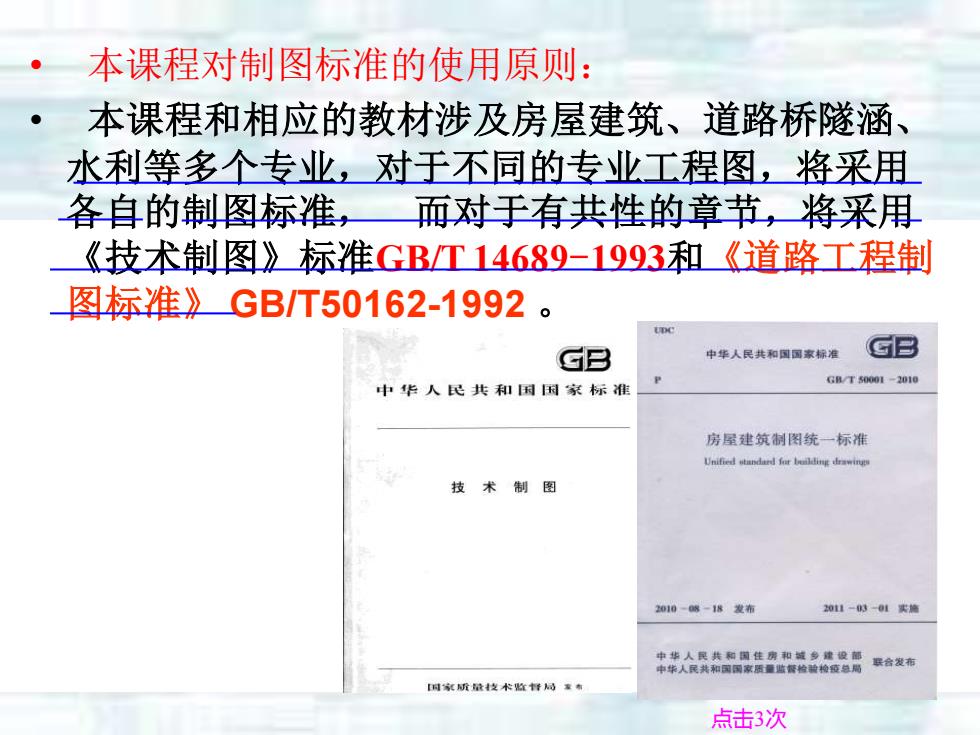

本课程对制图标准的使用原则： 本课程和相应的教材涉及房屋建筑、道路桥隧涵、 水利等多个专业，对于不同的专业工程图，将采用 各自的制图标难，而对手有共性的章节，将采用 《技术制图》标准GBT14689-1993和《道路工程制 图标准》GBT50162-1992。 GB 中华人民共和国国家标准 GB GT50001-2010 中华人民共和国刊家标准 房屋建筑制图统一标准 nifeddding 技术制图 210-解一1#发布 20出一-3一1实施 国家质登技术欧督局有 点击3次
• 本课程对制图标准的使用原则： • 本课程和相应的教材涉及房屋建筑、道路桥隧涵、 水利等多个专业，对于不同的专业工程图，将采用 各自的制图标准， 而对于有共性的章节，将采用 《技术制图》标准GB/T 14689-1993和《道路工程制 图标准》 GB/T50162-1992 。 点击3次
第1章制图的基本知识和技能 1.1国家标准《技术制图》和《工程制图》 1.2手工绘图工具及其使用方法 1.3 常用的几何作图方法 1.4平面图形的分析与尺寸标注 1.5手工绘图的方法与步骤 1.6计算机绘图系统 CHINA MACHINE PRESS 到→户
第1章 制图的基本知识和技能 1.1 国家标准《技术制图》和《工程制图》 1.2 手工绘图工具及其使用方法 1.3 常用的几何作图方法 1.4 平面图形的分析与尺寸标注 1.5 手工绘图的方法与步骤 1.6 计算机绘图系统
1.1 国家标准《技术制图》和《工程制图》 L.1.1图纸幅面和格式、标题栏 1.1.2 比例 1.1.3 字体 1.1.4 图线及其画法 1.1.5尺寸注法 工程图样是工程界的技术语言，是发展和交流科学技术 的重要工具。为了规范工程图样的绘制，国家标准《技术制 图》汇集了机械、土木、建筑、电气、水利等行业的相关共 性内容。 白曰户
工程图样是工程界的技术语言，是发展和交流科学技术 的重要工具。为了规范工程图样的绘制，国家标准《技术制 图》汇集了机械、土木、建筑、电气、水利等行业的相关共 性内容。 1.1 国家标准《技术制图》和《工程制图》 1.1.1 图纸幅面和格式、标题栏 1.1.2 比例 1.1.3 字体 1.1.4 图线及其画法 1.1.5 尺寸注法
1.1. 1图纸幅面和格式、标题栏 1.图纸幅面和格式(GB/T14689-1993) 图纸幅面大小有：A0、A1、A2、A3、A4五种。 表1-1图纸幅面 mm 幅面代号 A0 A1 A2 A3 A4 BXL 841×1189 594×841 420×594 297X420 210×297 20 10 C 10 5 25 白曰户
1.1.1 图纸幅面和格式、标题栏 1．图纸幅面和格式（GB/T 14689-1993） 图纸幅面大小有: A0、A1、A2、A3、A4五种。 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 e 10 c 10 5 a 20 25 表1-1 图纸幅面 mm
