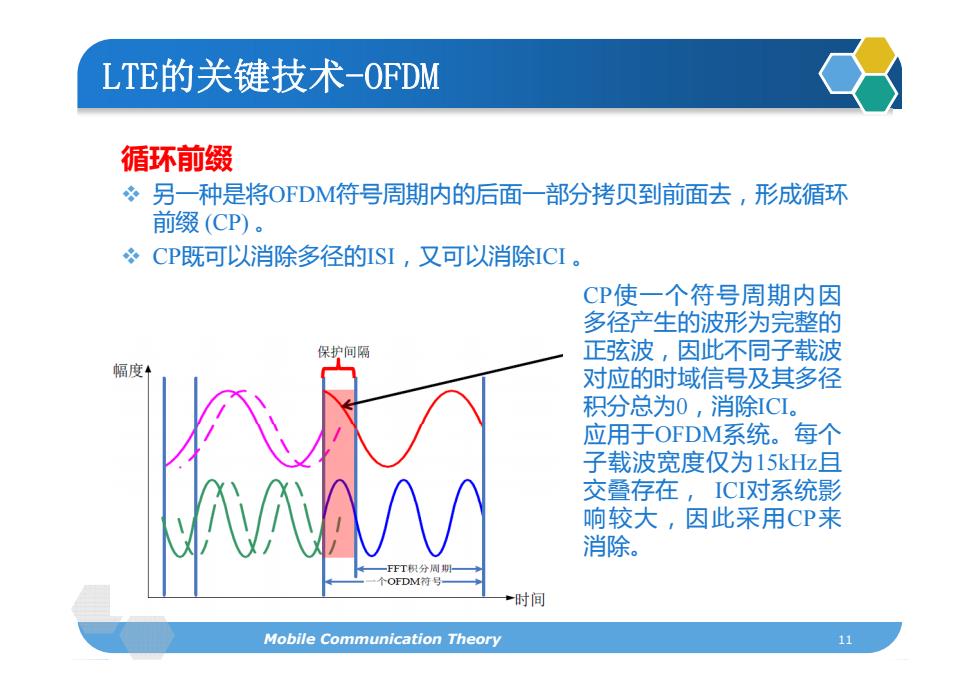

LTE的关键技术-OFDM 循环前缀 》 另一种是将ODM符号周期内的后面一部分拷贝到前面去，形成循环 前缀(CP)。 CP既可以消除多径的SI,又可以消除CI。 CP使一个符号周期内因 多径产生的波形为完整的 保护间隔 正弦波，因此不同子载波 幅度 对应的时域信号及其多径 积分总为0，消除CI。 应用于OFDM系统。每个 子载波宽度仅为15kHz且 N 交叠存在，ICI对系统影 响较大，因此采用CP来 消除。 FFT积分周期 +时间 Mobile Communication Theory 11
LTE的关键技术-OFDM 循环前缀 另 种是将 一 OFDM符号周期内的后面 部分拷贝到前面去 形成循环 符号周期内的后面 一部分拷贝到前面去，形成循环 前缀 (CP) 。 CP既可以消除多径的ISI，又可以消除ICI 。 CP使一个符号周期内因 多径产生的波形为完整的 正弦波，因此不同子载波 对应的时域信号及其多径 积分总为 0，消除ICI 。 应用 于OFDM系统 。每个 子载波宽度仅为15kHz 且 交叠存在， ICI对系统影 响较大，因此采用CP 来 消除。 Mobile Communication Theory 11
LTE的关键技术-OFDM 优点1：频谱利用率高 ODM系统中各个子载波之间是彼此重叠、相互正交的，从而极大提 高了频谱利用率。 f56f66686… (a)传统FDM频谱 (b)OFDM频谱 频谱效率低：单位带宽内载波数量少，且载波间需 频谱效率高：单位带宽内载波数量多，通过不同频率 要保护间隔，通过滤波器区分载波 子载波积分为零确保正交性 Mobile Communication Theory 12
LTE的关键技术-OFDM 优点 1： 频谱利用率高 OFDM系统中各个子载波之间是彼此重叠 相互正交的 从而极大提 系统中各个子载波之间是彼此重叠 、相互正交的，从而极大提 高了频谱利用率 。 Mobile Communication Theory 12

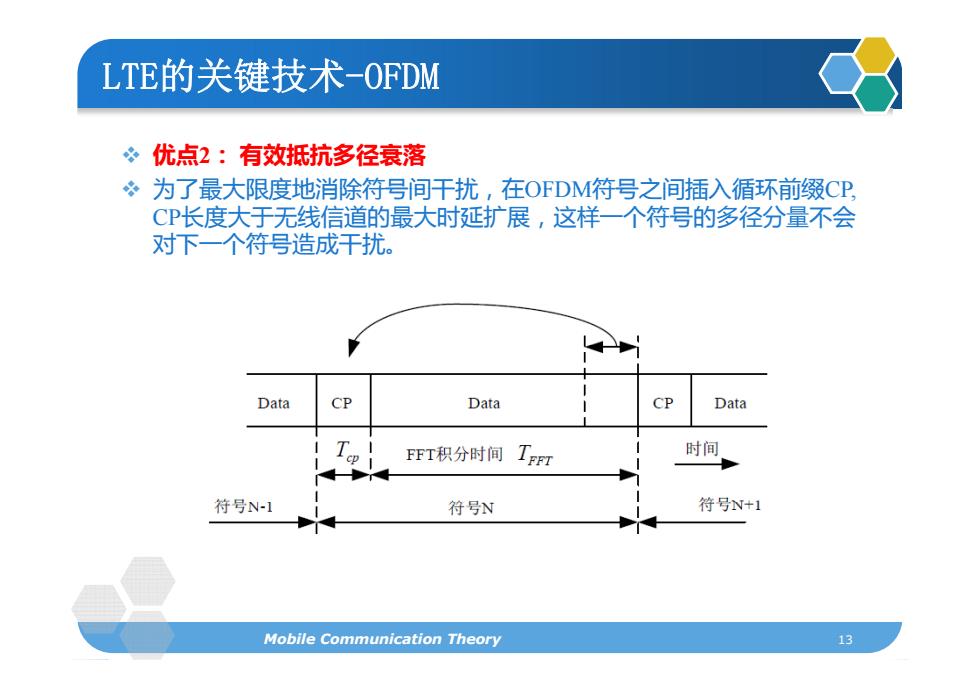

LTE的关键技术-OFDM 冬优点2：有效抵抗多径衰落 冬为了最大限度地消除符号间干扰，在OFDM符号之间插入循环前缀CP, CP长度大于无线信道的最大时延扩展，这样一个符号的多径分量不会 对下一个符号造成干扰。 Data CP Data CP Data FFT积分时间 I可 时间 符号N-1 符号N 符号N+1 Mobile Communication Theory 13
LTE的关键技术-OFDM 优点 2： 有效抵抗多径衰落 为了最大限度地消除符号间干扰 在 为了最大限度地消除符号间干扰，在OFDM符号之间插入循环前缀 符号之间插入循环前缀CP, CP长度大于无线信道的最大时延扩展，这样一个符号的多径分量不会 对下一个符号造成干扰。 Mobile Communication Theory 13

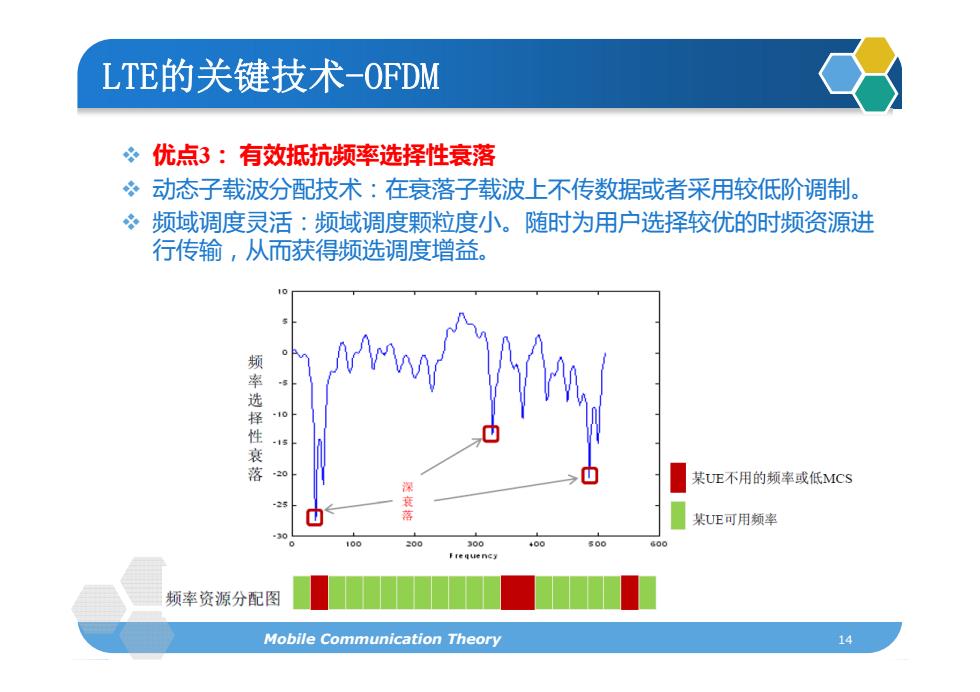

LTE的关键技术-OFDM 优点3：有效抵抗频率选择性衰落 动态子载波分配技术：在衰落子载波上不传数据或者采用较低阶调制。 频域调度灵活：频域调度颗粒度小。随时为用户选择较优的时频资源进 行传输，从而获得频选调度增益。 选择性衰落 某UE不用的频率或低MCS 某UE可用频率 300 Frequency 频率资源分配图 Mobile Communication Theory
LTE的关键技术-OFDM 优点 3： 有效抵抗频率选择性衰落 动态子载波分配技术：在衰落子载波上不传数据或者采用较低阶调制 。 频域调度灵活：频域调度颗粒度小。随时为用户选择较优的时频资源进 行传输，从而获得频选调度增益。 Mobile Communication Theory 14
