内孝古科极大辛 板带材高精度轧制和板形控制 高精度：指厚度（纵 向和横向)的精确度。 是由辊缝的大小和形 状决定的。 板带材轧制中的厚度 控制 横向厚差与板形控制 技术 2025/4/23 1
2025/4/23 1 板带材高精度轧制和板形控制 ◼ 高精度：指厚度（纵 向和横向）的精确度。 是由辊缝的大小和形 状决定的。 ◼ 板带材轧制中的厚度 控制 ◼ 横向厚差与板形控制 技术
内孝古科格大半 一、板带材轧制中的厚度控制 1.P-h图的建立与运用☆☆☆ 2.板带厚度变化的原因和特点 3.板带厚度控制方法 2025/4/23 2
2025/4/23 2 一、板带材轧制中的厚度控制 1.P-h图的建立与运用☆☆☆ 2.板带厚度变化的原因和特点 3.板带厚度控制方法

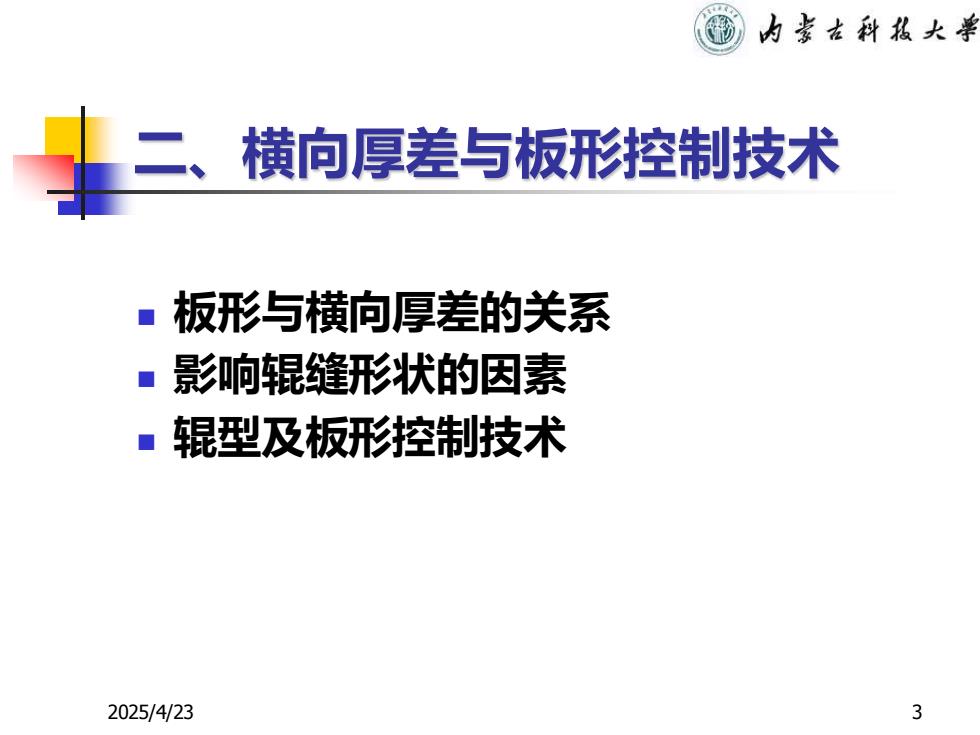

内孝古科极大半 二、横向厚差与板形控制技术 ■板形与横向厚差的关系 ■影响辊缝形状的因素 辊型及板形控制技术 2025/4/23 3
2025/4/23 3 二、横向厚差与板形控制技术 ◼ 板形与横向厚差的关系 ◼ 影响辊缝形状的因素 ◼ 辊型及板形控制技术

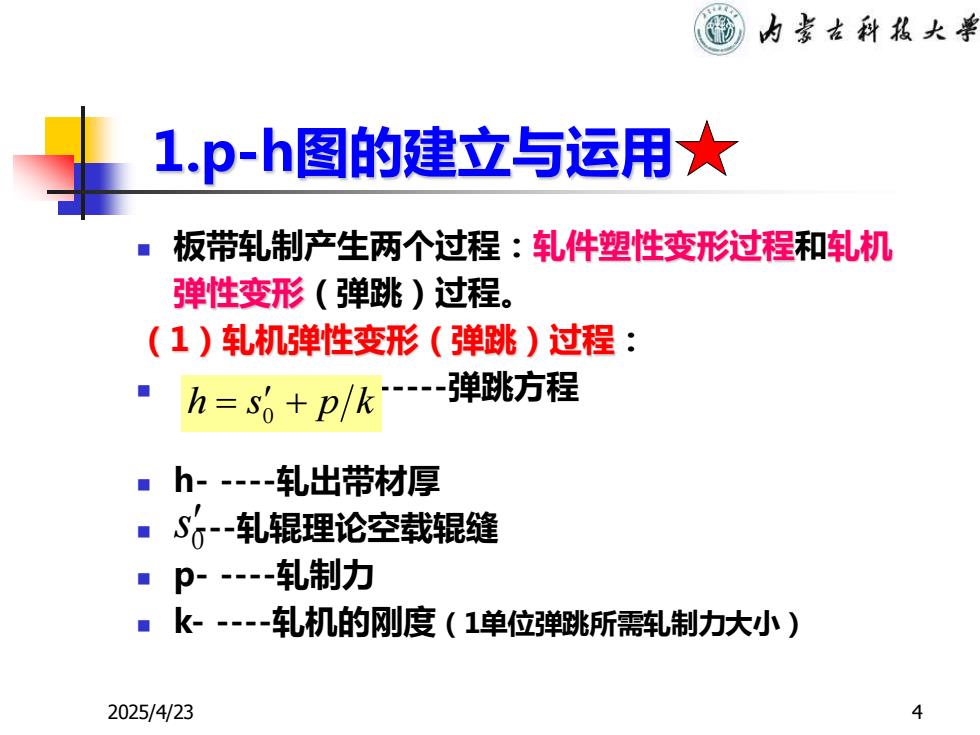

内孝古科极大羊 1.p-h图的建立与运用★ 板带轧制产生两个过程：轧件塑性变形过程和轧机 弹性变形（弹跳）过程。 (1)轧机弹性变形（弹跳)过程： h=S6+p/k-弹跳方程 ■h-轧出带材厚 ·S-轧辊理论空载辊缝 p-轧制力 ■k-轧机的刚度（1单位弹跳所需轧制力大小) 2025/4/23 4
2025/4/23 4 1.p-h图的建立与运用 ◼ 板带轧制产生两个过程：轧件塑性变形过程和轧机 弹性变形（弹跳）过程。 （1）轧机弹性变形（弹跳）过程： ◼ -弹跳方程 ◼ h- -轧出带材厚 ◼ -轧辊理论空载辊缝 ◼ p- -轧制力 ◼ k- -轧机的刚度（1单位弹跳所需轧制力大小） 0 s h = s + p k 0
内孝古科私大半 p-h图的建立与运用 虎克定律：轧机弹性 变形与应力成正比， tana=K 弹跳值为p/k。 B tan=M 该式可绘成近似的直 线A线，又称轧机弹 Po 01 性变形线，斜率k为 轧机的刚度 ho P-Po/K 2025/4/23 5
2025/4/23 5 p-h图的建立与运用 ◼ 虎克定律：轧机弹性 变形与应力成正比， 弹跳值为p/k。 ◼ 该式可绘成近似的直 线A线，又称轧机弹 性变形线，斜率k为 轧机的刚度
