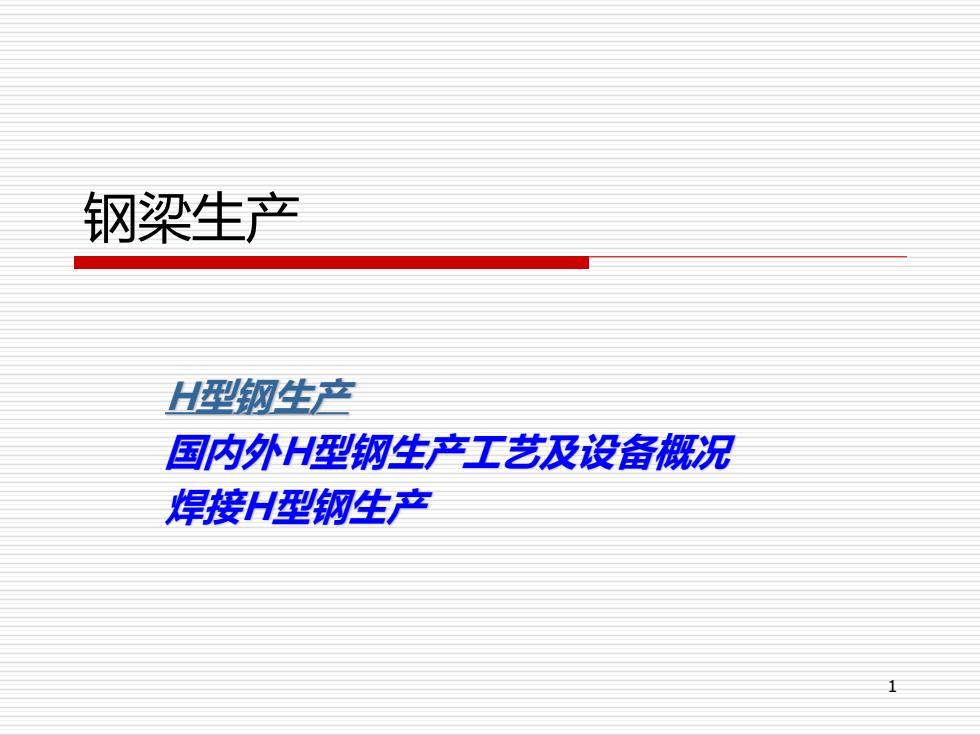

钢梁生产 H型钢生产 国内外H型钢生产工艺及设备概况 焊接H型钢生产
1 钢梁生产 H型钢生产 国内外H型钢生产工艺及设备概况 焊接H型钢生产
钢梁种类及其生产特点 大型钢梁与钢轨在同一类轧机上生产。由于 钢梁不必进行热处理，{ 钢梁生产的工艺过程 比钢轨较为简单。 钢梁按产品断面形分有工字钢、槽钢、角 钢及其他异型钢材。 ▣按断面形状特点分有普通工字钢、轻型或薄 壁工字钢以及H型钢（两腿平行内侧无斜度的 宽腿工字钢)。H型钢由于生产困难，大多在 特殊轧机上进行轧制
2 钢梁种类及其生产特点 大型钢梁与钢轨在同一类轧机上生产。由于 钢梁不必进行热处理，钢梁生产的工艺过程 比钢轨较为简单。 钢梁按产品断面形状分有工字钢、槽钢、角 钢及其他异型钢材。 按断面形状特点分有普通工字钢、轻型或薄 壁工字钢以及H型钢(两腿平行内侧无斜度的 宽腿工字钢)。H型钢由于生产困难，大多在 特殊轧机上进行轧制
钢梁生产特点 ▣1·选择好还料与产品之间的合理关系 ▣2、轧制温度范围较宽 口3、冷却与矫直的精整工序较为简单
3 钢梁生产特点 1．选择好坯料与产品之间的合理关系 2、轧制温度范围较宽 3、冷却与矫直的精整工序较为简单
钢梁生产特点 ▣1.选择好还料与产品之问的合理关系 品种多样，生产范围宽广是钢梁生产的重要 特点，因此要正确的选择坯料，处理好坯料 与产品之间的相互关系：即坯料的选择在考 虑轧机产量要求的情况下首先要满足产品的 成型要求 ▣我国某轨梁厂生产大型钢材23个品种，196 个规格，其钢坯与产品之间的对应关系如表 所示
4 钢梁生产特点 1．选择好坯料与产品之间的合理关系 品种多样，生产范围宽广是钢梁生产的重要 特点，因此要正确的选择坯料，处理好坯料 与产品之间的相互关系：即坯料的选择在考 虑轧机产量要求的情况下首先要满足产品的 成型要求。 我国某轨梁厂生产大型钢材23个品种，196 个规格，其钢坯与产品之间的对应关系如表 所示
h切二石一立口N计2主 序号 坯料名称 规格 产品名称 55排异型坯 265×525×45 55#I 40装异型坏 285×345×95 36、40、451 3 40#薄异型坯 275×345×85 A一W钢桩 4 30#异型坯 262×257×95 24、27、30装I30#〔 5 24游异型坯 208×208×95 I 6 20然异型坯 210×210×95 20、22￥I,24、27、18装〔 7 18#异型坯 162×158×102 18、20#〔 89 方坯 175×175 24#球扁钢 方坏 196×196 方、圆管坯、27#球扁钢 o 方坯 140×140 12.5×20角钢及履带钢 198×225 50公斤、100型吊车轨 1123 矩形坯 矩形坯 220×260 QU120吊车轨 矩形坯 180×274 20#角钢 4 矩形坯 150×220 16装角钢 15 矩形坯 206×215 16×10角钢 6 矩形坯 180×215, 180×227 43公斤轨 17 炬形坯 150×190 22#球扁钢 18 矩形坯 125×178 20球扁钢
5 某轨梁厂原料与产品对照表
