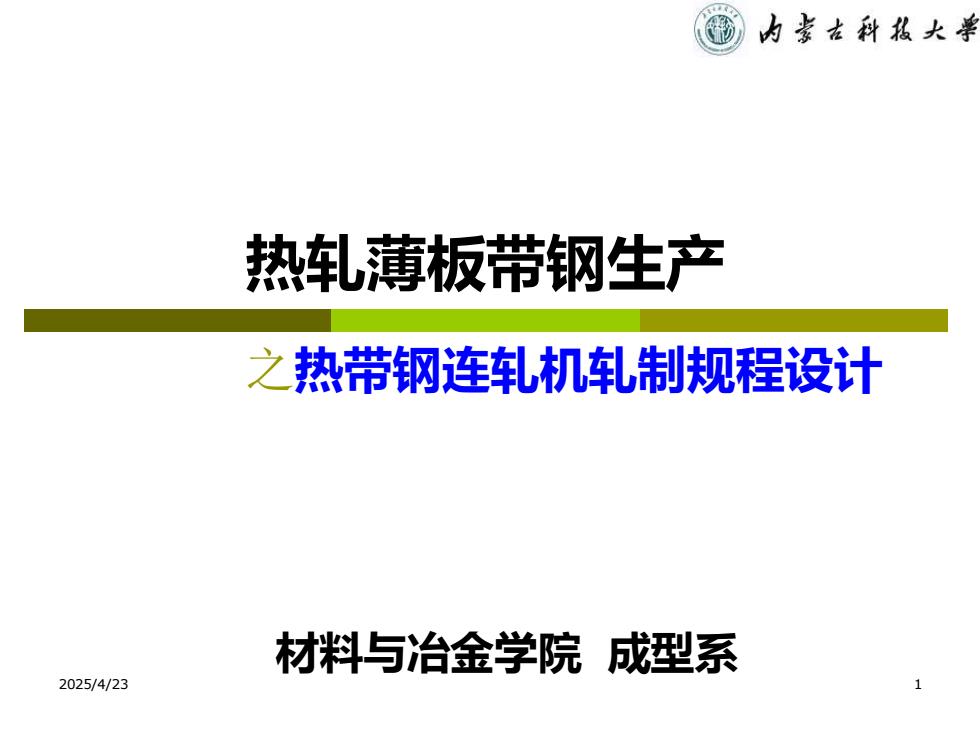

内孝古科核大羊 热轧薄板带钢生产 之热带钢连轧机轧制规程设计 材料与冶金学院成型系 2025/4/23 1
2025/4/23 1 热轧薄板带钢生产 之热带钢连轧机轧制规程设计 材料与冶金学院 成型系

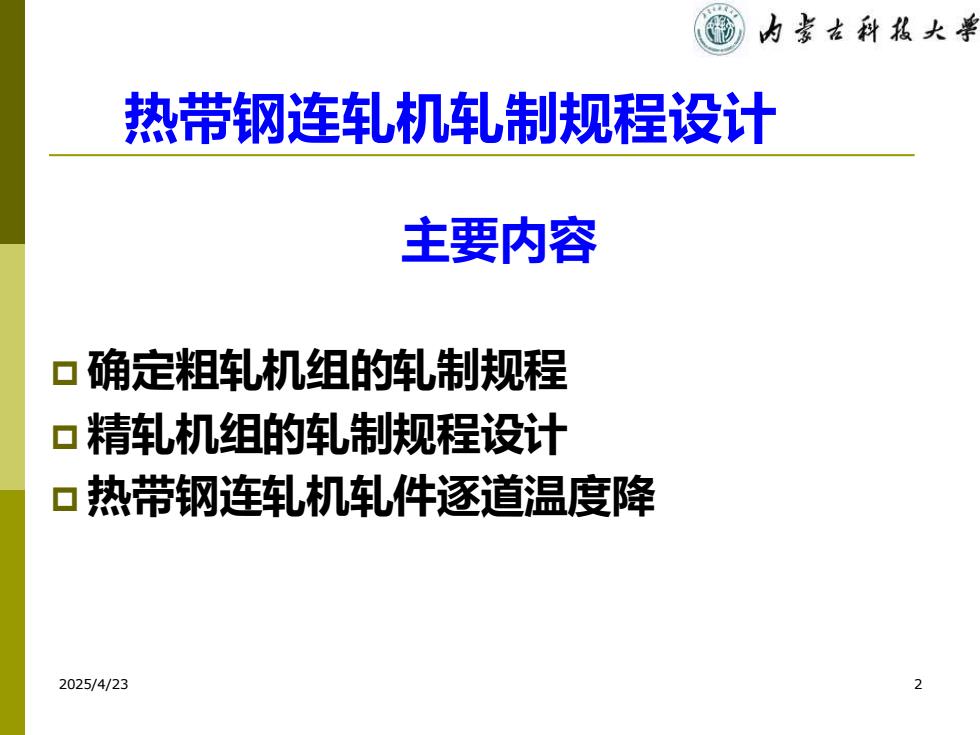

内孝花科私大岸 热带钢连轧机轧制规程设计 主要内容 ▣确定粗轧机组的轧制规程 口精轧机组的轧制规程设计 口热带钢连轧机轧件逐道温度降 2025/4/23 2
2025/4/23 2 确定粗轧机组的轧制规程 精轧机组的轧制规程设计 热带钢连轧机轧件逐道温度降 热带钢连轧机轧制规程设计 主要内容
内孝古科私大半 确定粗轧机组的轧制规程 口内容 口还料尺寸选择 口粗轧机组压下量分配 口速度制度的确定 口粗轧各道次力能参数和设备能力校核 2025/4/23 3
2025/4/23 3 确定粗轧机组的轧制规程 内容 坯料尺寸选择 粗轧机组压下量分配 速度制度的确定 粗轧各道次力能参数和设备能力校核
内孝花科极大美 还料尺寸 现代热带钢连轧机为了提高产量，一般采 用大坯重、板坯重量为20~45t 口板还厚度多数为200~250mm 口板坯宽度取决于产品规格，一般为500~ 2000mm 口板坯长度受加热炉炉膛宽度及轧件温度降 的限制，为9~12m 2025/4/23
2025/4/23 4 坯料尺寸 现代热带钢连轧机为了提高产量，一般采 用大坯重、板坯重量为20～45t 板坯厚度多数为200～250mm 板坯宽度取决于产品规格，一般为500～ 2000mm 板坯长度受加热炉炉膛宽度及轧件温度降 的限制，为9～12m
内孝古科极大 h:成品带钢厚度 粗轧机组机架数多、速 度高时，可取厚板还， 反之取薄板还 板坯厚度：H=(100~150)hZ 板还宽度：B=b+(50~100)mm 板还长度： ▣ Lmax≤B炉-（200~300) mm ▣Lmin≥A+(100~200)mm ▣ B炉：加热炉内宽 为了减少板坯尺 寸的种类，通常 口A:加热炉两滑轨的中心距离 宽度以100mm 进位，厚度以 50mm进位 2025/4/23 5
2025/4/23 5 板坯厚度：H=（100～150）h 板坯宽度：B=b+（50～100）mm 板坯长度： Lmax≤B炉-（200～300）mm Lmin≥A+（100～200）mm B炉：加热炉内宽 A：加热炉两滑轨的中心距离 h：成品带钢厚度 粗轧机组机架数多、速 度高时，可取厚板坯， 反之取薄板坯 为了减少板坯尺 寸的种类，通常 宽度以100mm 进位，厚度以 50mm进位
