内孝花科私大单 中厚钢板生产 之压下规程设计 尝
中厚钢板生产

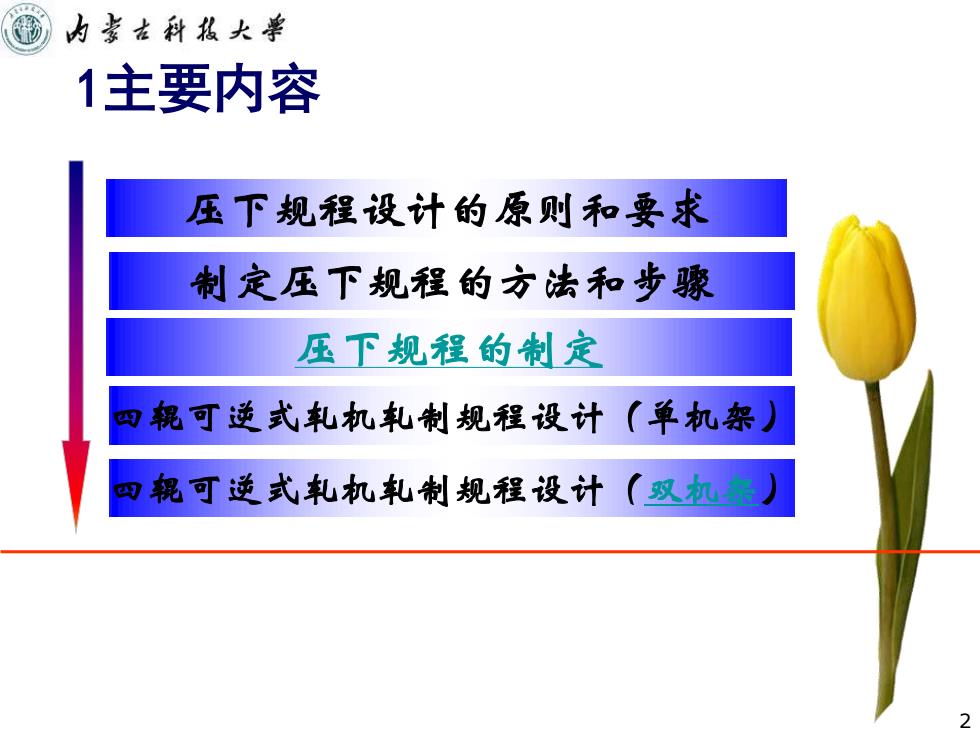

内孝古科极大半 1主要内容 压下规程设计的原则和要求 制定压下规程的方法和步骠 压下规程的制定 四棍可逆式轧机轧制规程设计（单机架） 辊可逆式轧机轧制规程设计（双迦）》 2
2 1主要内容 压下规程设计的原则和要求 制定压下规程的方法和步骤 四辊可逆式轧机轧制规程设计（双机架） 四辊可逆式轧机轧制规程设计（单机架） 压下规程的制定
内孝古种私大票 一、压下规程设计的原则和要求 钢板轧制制度的确定要求充分发挥设备潜力、 提高产量、保证质量，并且操作方便、设备 安全 压下规程是钢板轧制制度中最基本的核心内 容，它直接关系到轧机的产量和产品的质量。 轧制制度中的其它内容如温度制度、速度制 度都是以压下制度为核心展开的。反过来， 温度制度、速度制度也影响到压下制度 3
3 一、压下规程设计的原则和要求 • 钢板轧制制度的确定要求充分发挥设备潜力、 提高产量、保证质量，并且操作方便、设备 安全 • 压下规程是钢板轧制制度中最基本的核心内 容，它直接关系到轧机的产量和产品的质量。 • 轧制制度中的其它内容如温度制度、速度制 度都是以压下制度为核心展开的。反过来， 温度制度、速度制度也影响到压下制度
为岁古种私大 (1)在设备允许的条件下尽量提高产量 ·提高产量的途径 提高压下量、减少轧制道次、确定合理速度 规程、缩短轧制周期、减少换辊时间、提高 作业率、合理选择原料增加坯重等 对可逆式轧机主要是提高压下量以减少轧制 道次，现代的热轧四辊轧机，咬入能力不是 限制压下量的主要因素，设备能力是限制压 下量的主要因素 4
4 （1）在设备允许的条件下尽量提高产量 • 提高产量的途径： • 提高压下量、减少轧制道次、确定合理速度 规程、缩短轧制周期、减少换辊时间、提高 作业率、合理选择原料增加坯重等 • 对可逆式轧机主要是提高压下量以减少轧制 道次，现代的热轧四辊轧机，咬入能力不是 限制压下量的主要因素，设备能力是限制压 下量的主要因素
内孝左科後大票 压下量提高使轧制压力提高： 可能超过按轧辊许用弯曲应力计算的允许轧 制压力或超过支撑辊辊径的弯曲强度和轴承 寿命 轧制压力提高使轧制力矩提高，可能超过传 动辊的辊径按许用扭转应力计算的最大允许 轧制力及万向接轴的板头和叉头强度 轧制力矩增大使电机电流增大，可能超过电 机允许的过载及发热能力 5
5 • 压下量提高使轧制压力提高： • 可能超过按轧辊许用弯曲应力计算的允许轧 制压力或超过支撑辊辊径的弯曲强度和轴承 寿命 • 轧制压力提高使轧制力矩提高，可能超过传 动辊的辊径按许用扭转应力计算的最大允许 轧制力及万向接轴的板头和叉头强度 • 轧制力矩增大使电机电流增大，可能超过电 机允许的过载及发热能力
