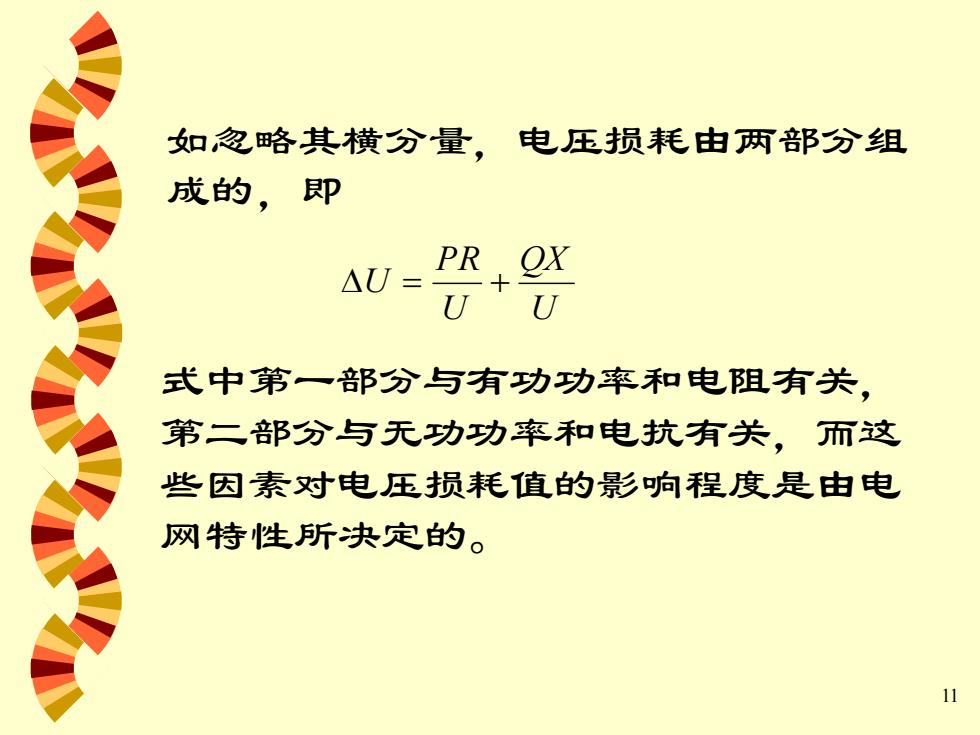

如忽略其横分量。电压损耗由两部分组 成的，即 △U= PR OX U U 式中第一部分与有功功率和电阻有关， 第二部分与无功功率和电抗有关，而这 些因素对电压损耗值的影响程度是由电 网特性所快定的。 11
11 如忽略其横分量，电压损耗由两部分组 成的，即 U QX U PR U = + 式中第一部分与有功功率和电阻有关， 第二部分与无功功率和电抗有关，而这 些因素对电压损耗值的影响程度是由电 网特性所决定的

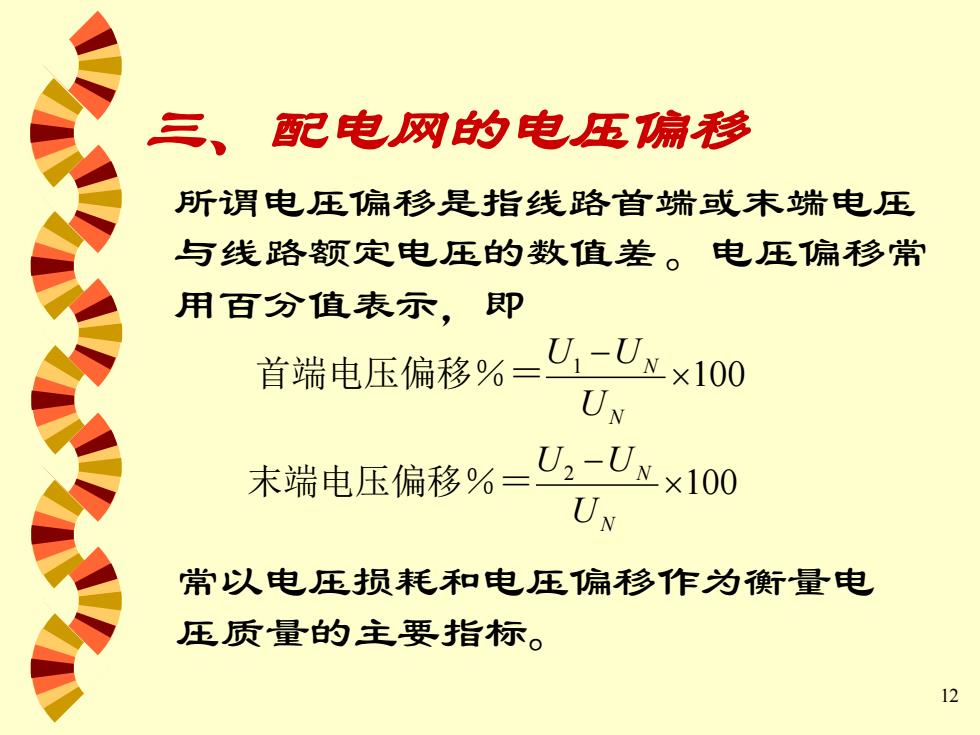

三、 配电网的电压偏移 所谓电压偏移是指线路首端或末端电压 与线路额定电压的数值差。电压偏移常 用百分值表示，即 首端电压偏移% U,-Ux×100 UN 末端电压偏移% U2-Ux×100 UN 常以电压损耗和电压偏移作为斯量电 压质量的主要指标。 12
12 三、配电网的电压偏移 所谓电压偏移是指线路首端或末端电压 与线路额定电压的数值差。电压偏移常 用百分值表示，即 100 1 − N N U U U 首端电压偏移％＝ 100 2 − N N U U U 末端电压偏移％＝ 常以电压损耗和电压偏移作为衡量电 压质量的主要指标

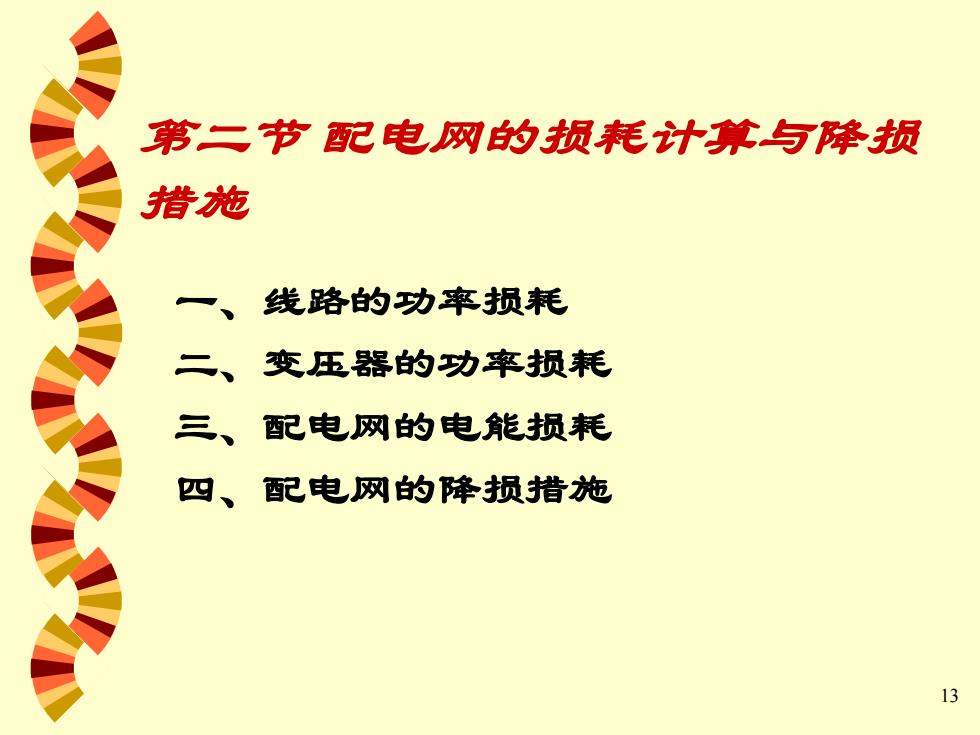

第二节配电网的损耗计算与降损 措施 、 线路的功率损耗 二、 变压器的功率损耗 三、 配电网的电能损耗 四、 配电网的降损措施 13
13 第二节 配电网的损耗计算与降损 措施 一 、线路的功率损耗 二、变压器的功率损耗 三、配电网的电能损耗 四、配电网的降损措施
线路的功率损耗 如图所示的简单线路，已知未端电压和 末端功率，忽略电导。 该线路的功率损 耗由下述三部分组成。 S R s 0 L ≤5x—Px十52x (a) () 14
14 一、线路的功率损耗 如图所示的简单线路，已知末端电压和 末端功率，忽略电导 。该线路的功率损 耗由下述三部分组成

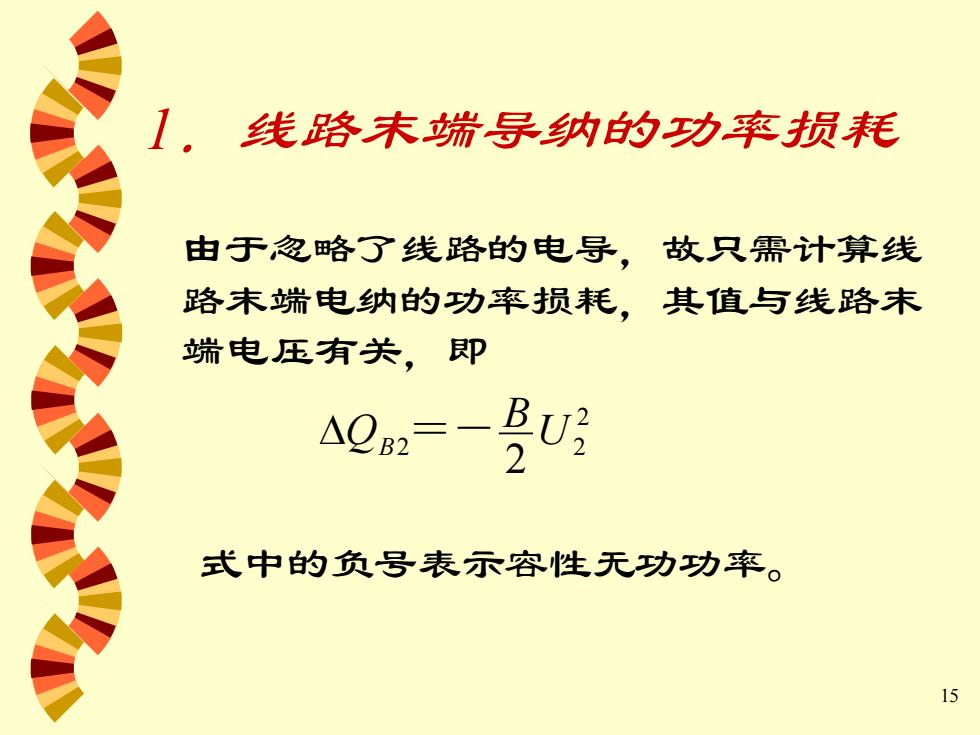

，线路末端导纳的功率损耗 由于忽略了线路的电导，故只需计算线 路末端电纳的功率损耗，其值与线路未 端电压有关，即 A02= BU 式中的负号表示容性无功功率
15 1．线路末端导纳的功率损耗 由于忽略了线路的电导，故只需计算线 路末端电纳的功率损耗，其值与线路末 端电压有关，即 2 2 2 2 U B QB ＝－ 式中的负号表示容性无功功率
