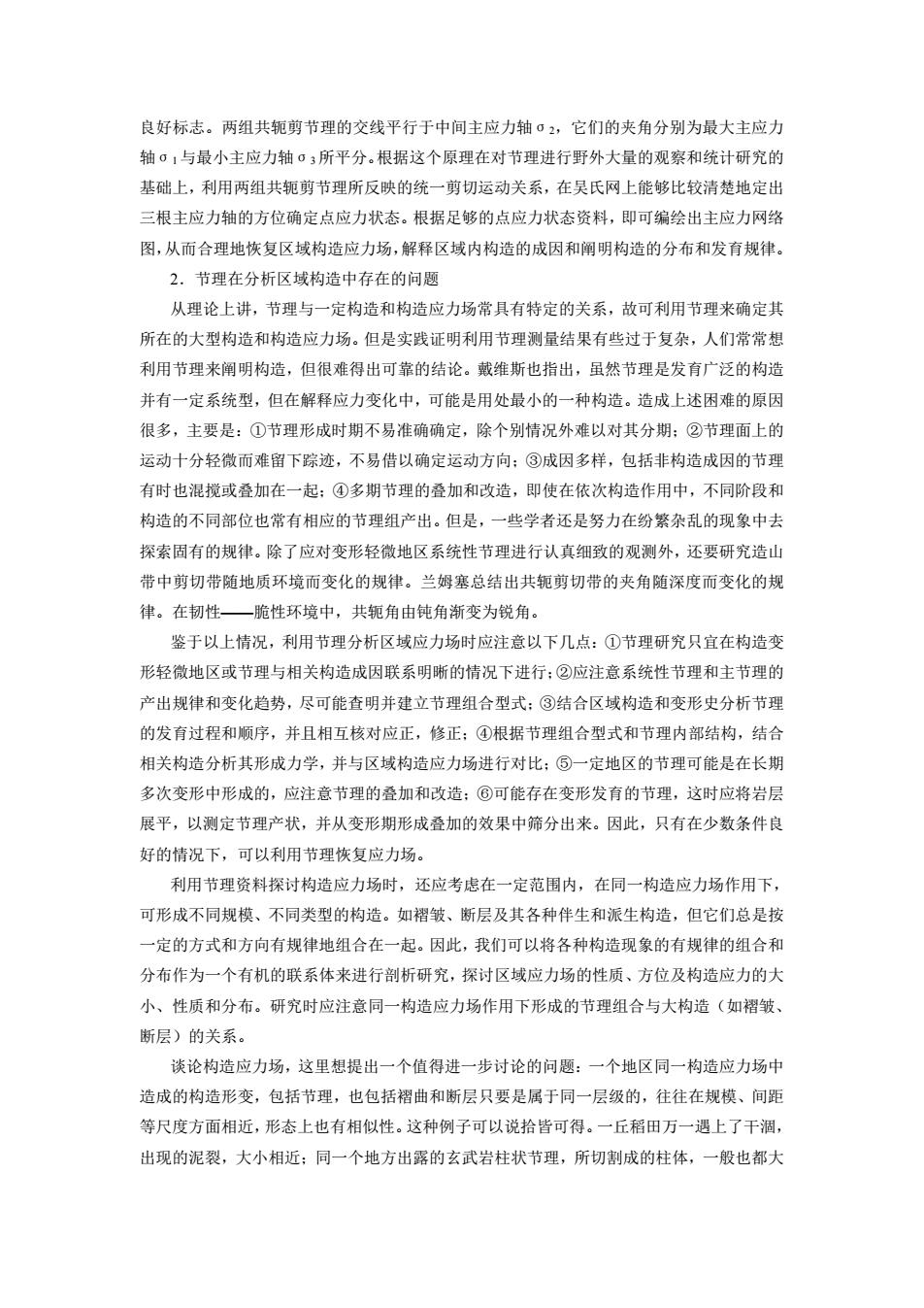

良好标志。两组共轭剪节理的交线平行于中间主应力轴2，它们的夹角分别为最大主应力 轴。：与最小主应力轴·；所平分。根据这个原理在对节理进行野外大量的观察和统计研究的 基础上，利用两组共轭剪节理所反映的统一剪切运动关系，在吴氏网上能够比较清楚地定出 三根主应力轴的方位确定点应力状态。根据足够的点应力状态资料，即可编绘出主应力网络 图，从而合理地恢复区域构造应力场，解释区域内构造的成因和阐明构造的分布和发育规律。 2.节理在分析区域构造中存在的问题 从理论上讲，节理与一定构造和构造应力场常具有特定的关系，故可利用节理来确定其 所在的大型构造和构造应力场。但是实践证明利用节理测量结果有些过于复杂，人们常常想 利用节理来阐明构造，但很难得出可靠的结论。戴维斯也指出，虽然节理是发有广泛的构造 并有一定系统型，但在解释应力变化中，可能是用处最小的一种构造。造成上述困难的原因 很多，主要是：①节理形成时期不易准确确定，除个别情况外难以对其分期：②节理面上的 运动十分轻微而难留下踪迹，不易借以确定运动方向：③成因多样，包括非构造成因的节理 有时也混搅或叠加在一起：④多期节理的叠加和改造，即使在依次构造作用中，不同阶段和 构造的不同部位也常有相应的节理组产出。但是，一些学者还是努力在纷繁杂乱的现象中去 探索固有的规律。除了应对变形轻微地区系统性节理进行认真细致的观测外，还要研究造山 带中剪切带随地质环境而变化的规律。兰姆塞总结出共轭剪切带的夹角随深度而变化的规 律。在韧性 一脆性环境中，共轭角由纯角渐变为锐角。 鉴于以上情况，利用节理分析区域应力场时应注意以下几点：①节理研究只宜在构造变 形轻微地区或节理与相关构造成因联系明晰的情况下进行：②应注意系统性节理和主节理的 产出规律和变化趋势，尽可能查明并建立节理组合型式：③结合区域构造和变形史分析节理 的发有过程和顺序，并且相互核对应正，修正：④根据节理组合型式和节理内部结构，结合 相关构造分析其形成力学，并与区域构造应力场进行对比：⑤一定地区的节理可能是在长期 多次变形中形成的，应注意节理的叠加和改造：©可能存在变形发有的节理，这时应将岩层 展平，以测定节理产状，并从变形期形成叠加的效果中筛分出来。因此，只有在少数条件良 好的情况下，可以利用节理恢复应力场。 利用节理资料探讨构造应力场时，还应考虑在一定范围内，在同一构造应力场作用下， 可形成不同规模、不同类型的构造。如褶皱、断层及其各种伴生和派生构造，但它们总是按 一定的方式和方向有规律地组合在一起。因此，我们可以将各种构造现象的有规律的组合和 分布作为一个有机的联系体来进行剖析研究，探讨区域应力场的性质、方位及构造应力的大 小、性质和分布。研究时应注意同一构造应力场作用下形成的节理组合与大构造（如褶皱 断层)的关系。 谈论构造应力场，这里想提出一个值得进一步讨论的问题：一个地区同一构造应力场中 造成的构造形变，包括节理，也包括裙曲和断层只要是属于同一层级的，往往在规模、间距 等尺度方面相近，形态上也有相似性。这种例子可以说拾皆可得。一丘稻田万一遇上了干涸， 出现的泥裂，大小相近：同一个地方出露的玄武岩柱状节理，所切割成的柱体，一般也都大
良好标志。两组共轭剪节理的交线平行于中间主应力轴σ2，它们的夹角分别为最大主应力 轴σ1与最小主应力轴σ3所平分。根据这个原理在对节理进行野外大量的观察和统计研究的 基础上，利用两组共轭剪节理所反映的统一剪切运动关系，在吴氏网上能够比较清楚地定出 三根主应力轴的方位确定点应力状态。根据足够的点应力状态资料，即可编绘出主应力网络 图，从而合理地恢复区域构造应力场，解释区域内构造的成因和阐明构造的分布和发育规律。 2．节理在分析区域构造中存在的问题 从理论上讲，节理与一定构造和构造应力场常具有特定的关系，故可利用节理来确定其 所在的大型构造和构造应力场。但是实践证明利用节理测量结果有些过于复杂，人们常常想 利用节理来阐明构造，但很难得出可靠的结论。戴维斯也指出，虽然节理是发育广泛的构造 并有一定系统型，但在解释应力变化中，可能是用处最小的一种构造。造成上述困难的原因 很多，主要是：①节理形成时期不易准确确定，除个别情况外难以对其分期；②节理面上的 运动十分轻微而难留下踪迹，不易借以确定运动方向；③成因多样，包括非构造成因的节理 有时也混搅或叠加在一起；④多期节理的叠加和改造，即使在依次构造作用中，不同阶段和 构造的不同部位也常有相应的节理组产出。但是，一些学者还是努力在纷繁杂乱的现象中去 探索固有的规律。除了应对变形轻微地区系统性节理进行认真细致的观测外，还要研究造山 带中剪切带随地质环境而变化的规律。兰姆塞总结出共轭剪切带的夹角随深度而变化的规 律。在韧性——脆性环境中，共轭角由钝角渐变为锐角。 鉴于以上情况，利用节理分析区域应力场时应注意以下几点：①节理研究只宜在构造变 形轻微地区或节理与相关构造成因联系明晰的情况下进行；②应注意系统性节理和主节理的 产出规律和变化趋势，尽可能查明并建立节理组合型式；③结合区域构造和变形史分析节理 的发育过程和顺序，并且相互核对应正，修正；④根据节理组合型式和节理内部结构，结合 相关构造分析其形成力学，并与区域构造应力场进行对比；⑤一定地区的节理可能是在长期 多次变形中形成的，应注意节理的叠加和改造；⑥可能存在变形发育的节理，这时应将岩层 展平，以测定节理产状，并从变形期形成叠加的效果中筛分出来。因此，只有在少数条件良 好的情况下，可以利用节理恢复应力场。 利用节理资料探讨构造应力场时，还应考虑在一定范围内，在同一构造应力场作用下， 可形成不同规模、不同类型的构造。如褶皱、断层及其各种伴生和派生构造，但它们总是按 一定的方式和方向有规律地组合在一起。因此，我们可以将各种构造现象的有规律的组合和 分布作为一个有机的联系体来进行剖析研究，探讨区域应力场的性质、方位及构造应力的大 小、性质和分布。研究时应注意同一构造应力场作用下形成的节理组合与大构造（如褶皱、 断层）的关系。 谈论构造应力场，这里想提出一个值得进一步讨论的问题：一个地区同一构造应力场中 造成的构造形变，包括节理，也包括褶曲和断层只要是属于同一层级的，往往在规模、间距 等尺度方面相近，形态上也有相似性。这种例子可以说拾皆可得。一丘稻田万一遇上了干涸， 出现的泥裂，大小相近；同一个地方出露的玄武岩柱状节理，所切割成的柱体，一般也都大

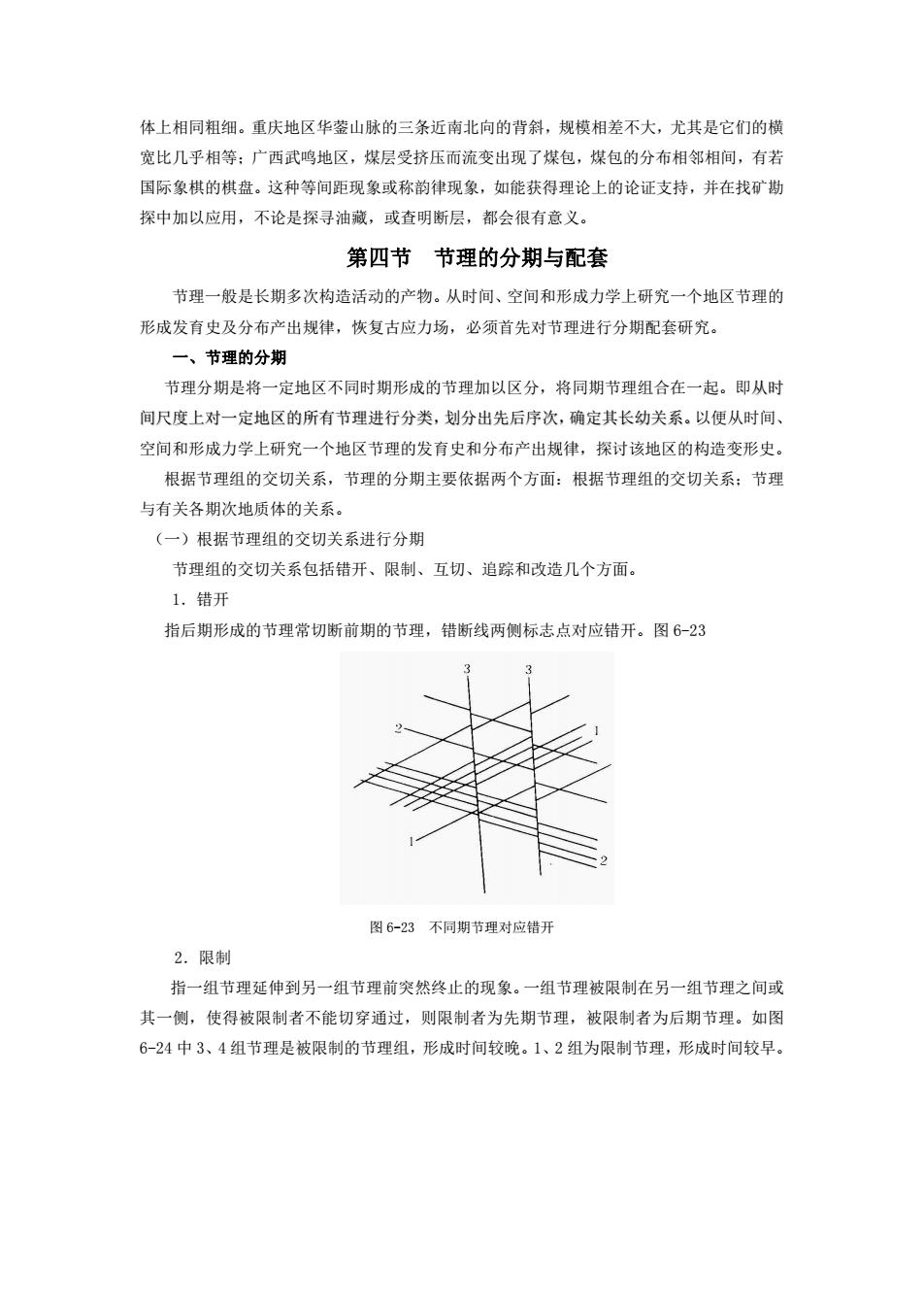

体上相同粗细。重庆地区华蓥山脉的三条近南北向的背斜，规模相差不大，尤其是它们的横 宽比几乎相等：广西武鸣地区，煤层受挤压而流变出现了煤包，煤包的分布相邻相间，有若 国际象棋的棋盘。这种等间距现象或称韵律现象，如能获得理论上的论证支持，并在找矿勘 探中加以应用，不论是探寻油藏，或查明断层，都会很有意义。 第四节节理的分期与配套 节理一般是长期多次构造活动的产物。从时间、空间和形成力学上研究一个地区节理的 形成发有史及分布产出规律，恢复古应力场，必须首先对节理进行分期配套研究， 一、节理的分期 节理分期是将一定地区不同时期形成的节理加以区分，将同期节理组合在一起。即从时 间尺度上对一定地区的所有节理进行分类，划分出先后序次，确定其长幼关系。以便从时间 空间和形成力学上研究一个地区节理的发有史和分布产出规律，探讨该地区的构造变形史。 根据节理组的交切关系，节理的分期主要依据两个方面：根据节理组的交切关系：节理 与有关各期次地质体的关系。 (一)根据节理组的交切关系进行分期 节理组的交切关系包括错开、限制、互切、追踪和改造几个方面。 1.错开 指后期形成的节理常切断前期的节理，错断线两侧标志点对应错开。图6-23 图6-23不同期节理对应错开 2.限制 指一组节理延伸到另一组节理前突然终止的现象。一组节理被限制在另一组节理之间或 其一侧，使得被限制者不能切穿通过，则限制者为先期节理，被限制者为后期节理。如图 6-24中3、4组节理是被限制的节理组，形成时间较晚。1、2组为限制节理，形成时间较早
体上相同粗细。重庆地区华蓥山脉的三条近南北向的背斜，规模相差不大，尤其是它们的横 宽比几乎相等；广西武鸣地区，煤层受挤压而流变出现了煤包，煤包的分布相邻相间，有若 国际象棋的棋盘。这种等间距现象或称韵律现象，如能获得理论上的论证支持，并在找矿勘 探中加以应用，不论是探寻油藏，或查明断层，都会很有意义。 第四节 节理的分期与配套 节理一般是长期多次构造活动的产物。从时间、空间和形成力学上研究一个地区节理的 形成发育史及分布产出规律，恢复古应力场，必须首先对节理进行分期配套研究。 一、节理的分期 节理分期是将一定地区不同时期形成的节理加以区分，将同期节理组合在一起。即从时 间尺度上对一定地区的所有节理进行分类，划分出先后序次，确定其长幼关系。以便从时间、 空间和形成力学上研究一个地区节理的发育史和分布产出规律，探讨该地区的构造变形史。 根据节理组的交切关系，节理的分期主要依据两个方面：根据节理组的交切关系；节理 与有关各期次地质体的关系。 （一）根据节理组的交切关系进行分期 节理组的交切关系包括错开、限制、互切、追踪和改造几个方面。 1．错开 指后期形成的节理常切断前期的节理，错断线两侧标志点对应错开。图 6-23 图 6-23 不同期节理对应错开 2．限制 指一组节理延伸到另一组节理前突然终止的现象。一组节理被限制在另一组节理之间或 其一侧，使得被限制者不能切穿通过，则限制者为先期节理，被限制者为后期节理。如图 6-24 中 3、4 组节理是被限制的节理组，形成时间较晚。1、2 组为限制节理，形成时间较早
