WXH 饱和区： 0 uo≠Ao(u4-u) 当u+>u.时，。tUo(sat) 当u+<u时，u。=-Uo(sat) 实际特性 但两输入端的输入电流 +Uo(sat) 饱和区 仍为零。 饱和区 o(sat 线性区
WXH WXH 16 2025 年 1 月11日星期六 o +Uo(sat) -Uo(sat) 实际特性 u+ - u- 线性区 饱和区 饱和区 − u u + u0 饱和区： uo≠Auo(u+-u-) 当u+ >u- 时,uo=+Uo(sat) 当u+ <u- 时,uo =-Uo(sat) 但两输入端的输入电流 仍为零

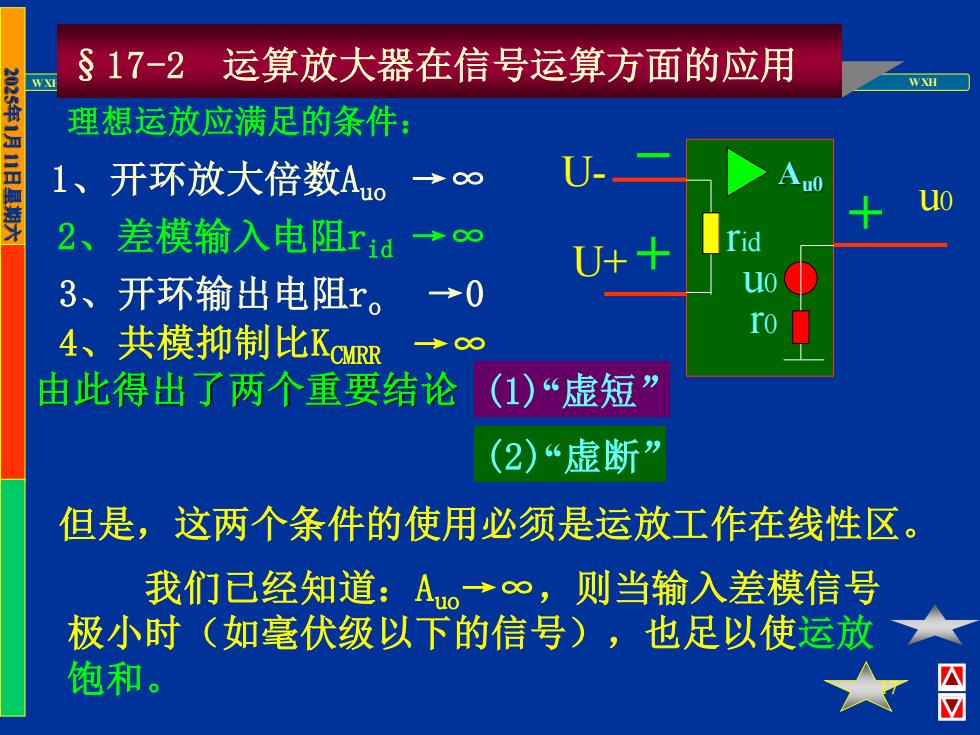

§17-2运算放大器在信号运算方面的应用 理想运放应满足的条件： 1、 开环放大倍数A 、→ 2、差模输入电阻rid →∞ 3、开环输出电阻r。→0 4、共模抑制比KoR →⊙∞ 由此得出了两个重要结论 (1)“虚短” (2)“虚断” 但是，这两个条件的使用必须是运放工作在线性区。 我们已经知道：A。→∞，则当输入差模信号 极小时（如毫伏级以下的信号），也足以使运放 饱和。 囚
WXH WXH 17 2025 年 1 月11日星期六 §17-2 运算放大器在信号运算方面的应用 理想运放应满足的条件： 由此得出了两个重要结论 rid u0 r0 U- U+ u0 Au0 (1)“虚短” (2)“虚断” 但是，这两个条件的使用必须是运放工作在线性区。 我们已经知道：Auo →∞，则当输入差模信号 极小时（如毫伏级以下的信号），也足以使运放 饱和。 4、共模抑制比KCMRR 3、开环输出电阻ro 2、差模输入电阻rid 1、开环放大倍数Auo →∞ →∞ →∞ →0
202SIEH 但我们也已经知道：负反馈能减小放大电路 的放大倍数，而且反馈愈深这种作用愈明显；加 上负反馈在其它方面还可以改善放大电路的性能， 所以一 解决的方法是：在电路中引入深度负反馈。 接下来的问题是负反馈从 输出端引到同相端还是反相端。 -反相输入端。 下面我们就分别讨论之
WXH WXH 18 2025 年 1 月11日星期六 下面我们就分别讨论之。 uo u- u+ ∞ + + - 但我们也已经知道：负反馈能减小放大电路 的放大倍数，而且反馈愈深这种作用愈明显；加 上负反馈在其它方面还可以改善放大电路的性能， 所以—— 接下来的问题是负反馈从 输出端引到同相端还是反相端。 解决的方法是：在电路中引入深度负反馈。 R ——反相输入端

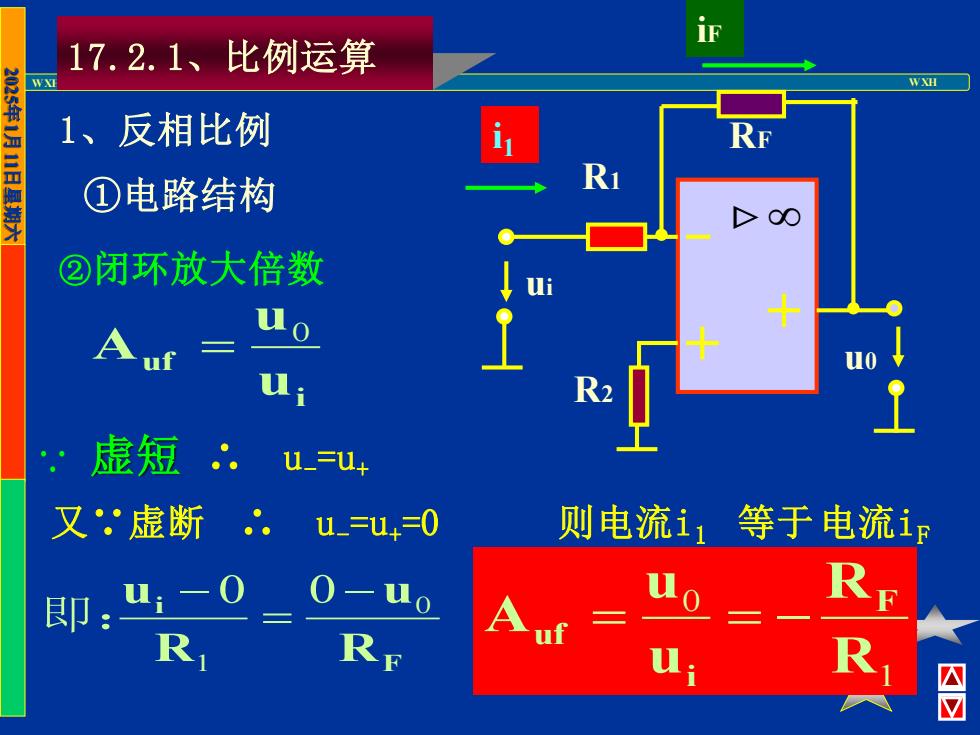

17.2.1、比例运算 202S年儿再L田E教入 1、反相比例 ①电路结构 ②闭环放大倍数 虚短 U_=u 又，虚断。 u=u=0 则电流i1等于电流ip 即： i-0 0-uo A R R 囚
WXH WXH 19 2025 年 1 月11日星期六 17.2.1、比例运算 ①电路结构 Q 虚短 R2 R1 RF ui u0 iF i1 ②闭环放大倍数 1、反相比例 i uf u u A 0 = ∴ u-=u+ 又∵虚断 ∴ u-=u+=0 则电流i1 等于电流iF F i R u R u 0 1 0 0 − = − 即： 1 0 R R u u A F i uf = = −
