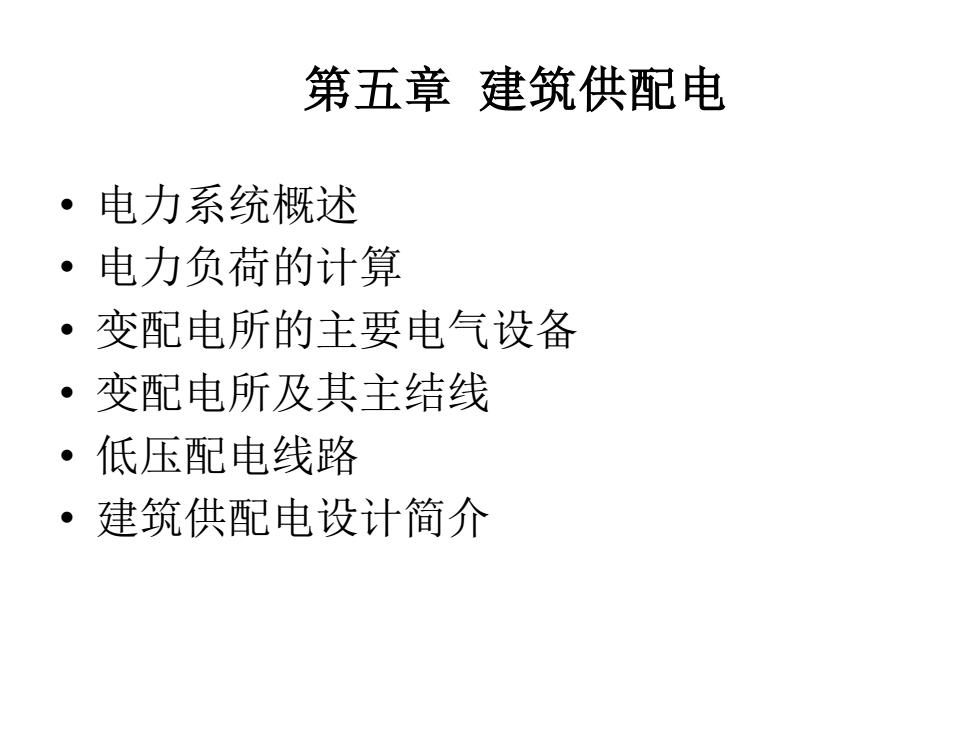

第五章建筑供配电 ·电力系统概述 ·电力负荷的计算 ·变配电所的主要电气设备 ·变配电所及其主结线 ·低压配电线路 。 建筑供配电设计简介
第五章 建筑供配电 • 电力系统概述 • 电力负荷的计算 • 变配电所的主要电气设备 • 变配电所及其主结线 • 低压配电线路 • 建筑供配电设计简介
5.1 电力系统 电力系统概述 发电 变电 电力系统 输电 组成的整体 配电 用电 级负荷：最重要的负荷， 二级负荷 三级负荷
组成的整体 发电 变电 输电 配电 用电 电力系统 一级负荷：最重要的负荷， 二级负荷 三级负荷 5.1 电力系统 一、 电力系统概述
电力系统：发电、变电、输电、配电、用电的整体。 3801220Y 10~20KV 教学楼 升压变电站 380 220V 火力发电 变乐器台 50KV 负载 110KV 10KV gg里自目有自票京a 220KV 330KV 500KV 10kV 二次降压变电站 NN下 35KV 50KV 220KV 次降压变比站
电力系统：发电、变电、输电、配电、用电的整体。 10~20KV 教 学 楼 50KV 110KV 220KV 330KV 500KV 负载 50KV 220KV 10KV 35KV 380/ 220V
案例分析 火电厂 220KV 220KV输电线（几百Km) 水电厂 ⊙ 10KV 联络线 20KV 0.4/0.23KV 35KV 35KV输电线 10KV输电线 变电所 (约10Km) 50KV输电线 几百米 区域 10KV 变电所 变电所 水电厂 热电厂 电力系统示意图
35KV 变电所 220KV输电线（几百Km) 联络线 水电厂 50KV输电线 热电厂 35KV输电线 电力系统示意图 案例分析 几百米 10KV 变电所 10KV输电线 （约10Km) 区域 变电所 水电厂 0.4/0.23KV 火电厂 220KV 10KV 20KV
电力系统：发电、变电、输电、配电、用电的整体。 1.发电 发电是将水力、火力、风力、核能和沼气等非电能转换成 电能的过程。我国以水利和火力发电为主，近几年也在发展 核能发电。 发电机组发出的电压一般为6~10KV。 2.输电 输电就是将电能输送到用电地区或直接输送到用电户。它是 电力系统的主要网络。输电是联系发电厂和用户的中间环节。 输电过程中，一般将发电机组发出的6~10KV电压经升压 变压器变为35~500KV高压，通过输电线可远距离将电能传 送到各用户
发电机组发出的电压一般为6 ~ 10 KV。 1. 发电 发电是将水力、火力、风力、核能和沼气等非电能转换成 电能的过程。我国以水利和火力发电为主，近几年也在发展 核能发电。 电力系统：发电、变电、输电、配电、用电的整体。 2. 输电 输电就是将电能输送到用电地区或直接输送到用电户。它是 电力系统的主要网络。输电是联系发电厂和用户的中间环节。 输电过程中, 一般将发电机组发出的6~10KV 电压经升压 变压器变为35~500KV 高压，通过输电线可远距离将电能传 送到各用户
