三、集成运放的结构及特点 WXH 结构 结构上有圆壳式、扁平式和双列直插式三种， 管脚引出线有8、10、12、14等多种。 8765 LM741 LM741
WXH WXH 6 2025 年 1 月11日星期六 三、集成运放的结构及特点 结构上有圆壳式、扁平式和双列直插式三种， 管脚引出线有8、10、12、14等多种。 LM741 1 2 3 4 8 7 6 5 结构 1 2 3 4 5 6 7 8 LM741 1 2 3 4 8 7 6 5
2025 特点： 1、制造容量大于2000P℉的电容元件很困难， 如需大电容必须外接，所以集成运放都采用直接 耦合放大电路。 2、制造太大和太小的电阻不经济，占用硅 面积大。一般R的范围为1002~30K2,大电阻 用恒流源代替。 3、集成工艺是做的元件愈单纯愈好做。 4、元件的精度低，但对称性好，温度特 性好。 囚
WXH WXH 7 2025 年 1 月11日星期六 特点： 4、元件的精度低，但对称性好，温度特 性好。 1、制造容量大于2000PF的电容元件很困难， 如需大电容必须外接，所以集成运放都采用直接 耦合放大电路。 2、制造太大和太小的电阻不经济，占用硅 面积大。一般R的范围为100Ω～30KΩ，大电阻 用恒流源代替。 3、集成工艺是做的元件愈单纯愈好做
四、电路的简单说明 WXH 输入级 中间级 输出级 偏置电路 1、输入级 要求：输入电阻高，零点漂移小，采用差放 2、中间级 一 般采用共射放大电路 3、输出级 要求，输出电阻低，带载能力强，能输出较 大的电压幅度及功率。一般都由互补对称电路构成 4、偏置电路 给前三部分提供固定的和合适的偏置电流，一般由恒 流源电路构成。 四
WXH WXH 8 2025 年 1 月11日星期六 中间级 输出级 偏置电路 输入级 4、偏置电路 给前三部分提供固定的和合适的偏置电流，一般由恒 流源电路构成。 四、电路的简单说明 1、输入级 要求：输入电阻高，零点漂移小，采用差放 2、中间级 一般采用共射放大电路 3、输出级 要求，输出电阻低，带载能力强，能输出较 大的电压幅度及功率。一般都由互补对称电路构成

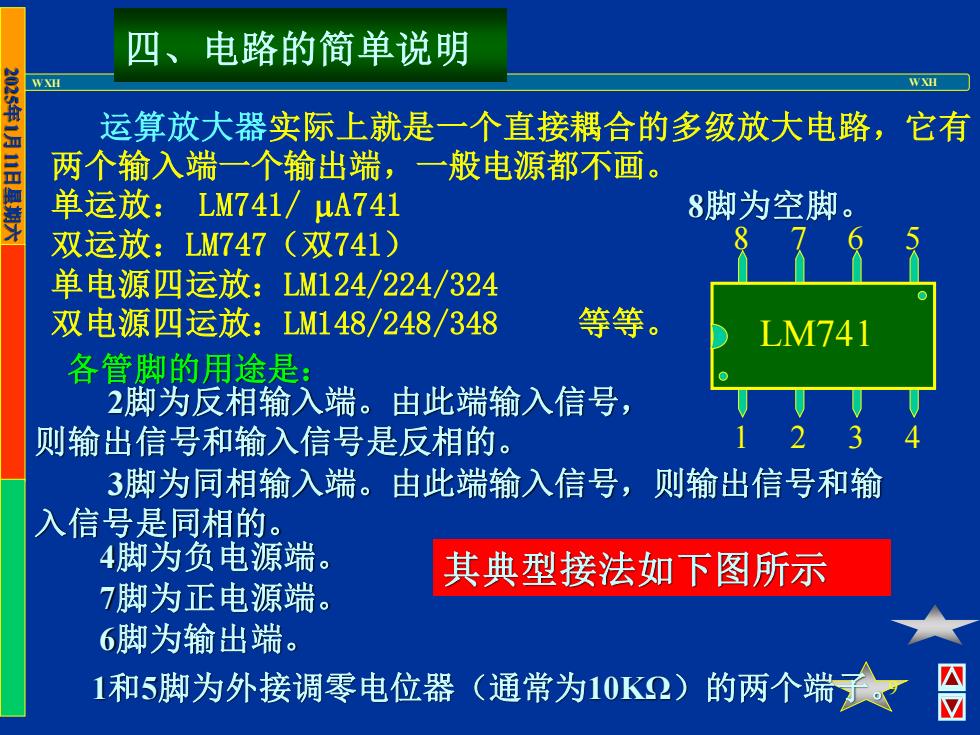

四、电路的简单说明 W 202SIE 运算放大器实际上就是一个直接耦合的多级放大电路，它有 两个输入端一个输出端，一般电源都不画。 单运放：LM741/uA741 8脚为空脚。 双运放：LM747(双741) 单电源四运放：LM124/224/324 双电源四运放：LM148/248/348 等等。 LM741 各管脚的用途是 2脚为反相输入端。由此端输入信号， 则输出信号和输入信号是反相的。 3脚为同相输入端。由此端输入信号，则输出信号和输 入信号是同相的。 4脚为负电源端。 其典型接法如下图所示 7脚为正电源端。 6脚为输出端。 1和5脚为外接调零电位器（通常为10K2)的两个端食 囚
WXH WXH 9 2025 年 1 月11日星期六 运算放大器实际上就是一个直接耦合的多级放大电路，它有 两个输入端一个输出端，一般电源都不画。 单运放： LM741/ A741 双运放：LM747（双741） 单电源四运放：LM124/224/324 双电源四运放：LM148/248/348 等等。 四、电路的简单说明 LM741 1 2 3 4 8 7 6 5 2脚为反相输入端。由此端输入信号， 则输出信号和输入信号是反相的。 3脚为同相输入端。由此端输入信号，则输出信号和输 入信号是同相的。 各管脚的用途是： 4脚为负电源端。 7脚为正电源端。 6脚为输出端。 1和5脚为外接调零电位器（通常为10KΩ）的两个端子。 8脚为空脚。 其典型接法如下图所示
WXH +15V 200 uo uo 10K2 简化电路符号 -15V 电路符号 四
WXH WXH 10 2025年1月11日星期六 − u u + u 0 − u u + u 0 1 5 423 7 6 10KΩ -15V +15V 简化电路符号 电路符号
