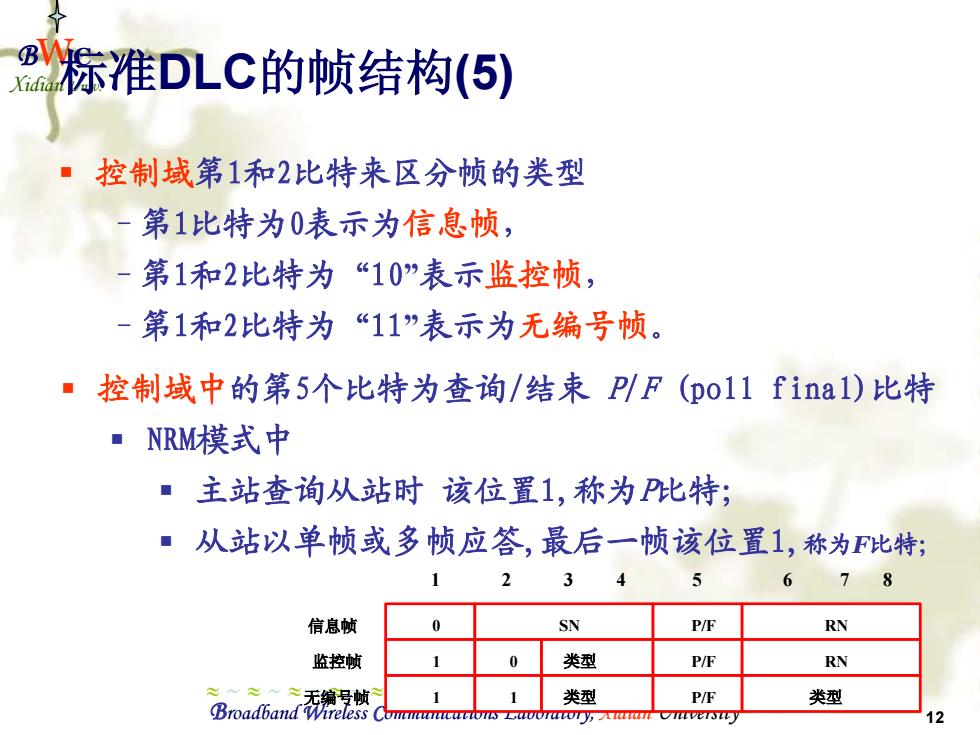

标准DLC的帧结构(5) ·控制域第1和2比特来区分帧的类型 -第1比特为0表示为信息帧， 第1和2比特为“10”表示监控帧， -第1和2比特为“11”表示为无编号帧。 ·控制域中的第5个比特为查询/结束PlF(po11fina1)比特 ■NRM模式中 ■主站查询从站时该位置1，称为P比特； ■从站以单帧或多帧应答，最后一帧该位置1，称为F比特； 23 5 6 78 信息帧 0 SN P/F RN 监控帧 1 0 类型 P/F RN 之≈无编号帧 类型 P/F 类型 Broadband Wireless Communuctns rry,nversy
Broadband Wireless Communications Laboratory, Xidian University 12 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 标准DLC的帧结构(5) 控制域第1和2比特来区分帧的类型 –第1比特为0表示为信息帧， –第1和2比特为“10”表示监控帧， –第1和2比特为“11”表示为无编号帧。 控制域中的第5个比特为查询/结束 P/F (poll final)比特 NRM模式中 主站查询从站时 该位置1,称为P比特； 从站以单帧或多帧应答,最后一帧该位置1,称为F比特； 0 SN P/F RN 1 2 3 4 5 6 7 8 1 0 类型 P/F RN 1 1 类型 P/F 类型 信息帧 监控帧 无编号帧
粽准DLC的帧结构(6) ■监控帧(S)有四种类型（控制域中的第3和4个比特) - RR-正常应答， 00 -RNR-接收未准备好， 10 -REJ-拒绝， 01 -SREJ-选择拒绝。 11 2 d 7 信息帧 0 SN P/F RN 监控帧 0 类型 P/F RN 无编号帧 类型 P/F 类型 Broadband Wireless Communications Laboratory,Xidian University 13
Broadband Wireless Communications Laboratory, Xidian University 13 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 标准DLC的帧结构(6) 监控帧（S）有四种类型 （控制域中的第3和4个比特） – RR－ 正常应答， 00 – RNR－接收未准备好， 10 – REJ－拒绝， 01 – SREJ－选择拒绝。 11 0 SN P/F RN 1 2 3 4 5 6 7 8 1 0 类型 P/F RN 1 1 类型 P/F 类型 信息帧 监控帧 无编号帧
