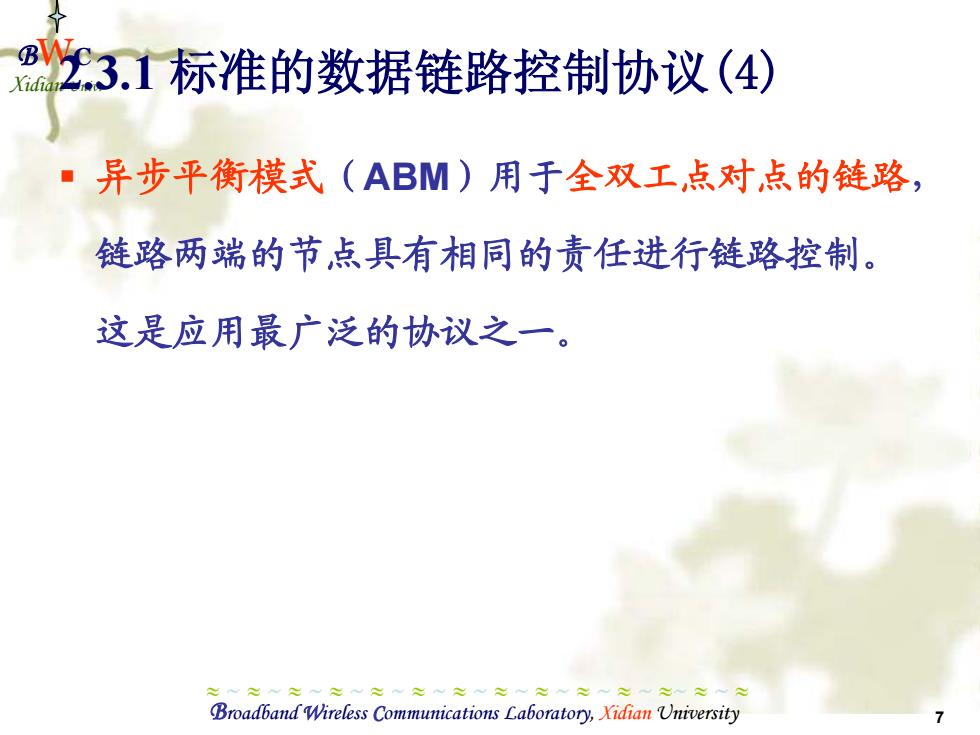

∑3.1标准的数据链路控制协议(4) ·异步平衡模式（ABM)用于全双工，点对点的链路， 链路两端的节，点具有相同的责任进行链路控制。 这是应用最广泛的协议之一。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 7 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 2.3.1 标准的数据链路控制协议(4) 异步平衡模式（ABM）用于全双工点对点的链路， 链路两端的节点具有相同的责任进行链路控制。 这是应用最广泛的协议之一
标准DLC的帧结构(1) 8 8 8 ? 16 8 Flag 地址 控制 分组 CRC Flag Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 8 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 标准DLC的帧结构(1) Flag 地址 控制 分组 CRC Flag 8 8 8 ？ 16 8
标准DLC的帧结构(2) Flag 0160 ·地址域 一用于多用户共享一条链路时区分不同的节点。 ·在NRM方式中，地址域总是从站的地址。 一主站发往从站的帧中为从站地址； 一从站发往主站的帧中为从站地址： ·当用于点对点通信时，地址域没有作用。 一8一*十一84一8 16 Flag Address Control Packet CRC Flag Header Trailer Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 9 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 标准DLC的帧结构(2) Flag 0160 地址域 – 用于多用户共享一条链路时区分不同的节点。 • 在NRM方式中，地址域总是从站的地址。 – 主站发往从站的帧中为从站地址; – 从站发往主站的帧中为从站地址; • 当用于点对点通信时，地址域没有作用

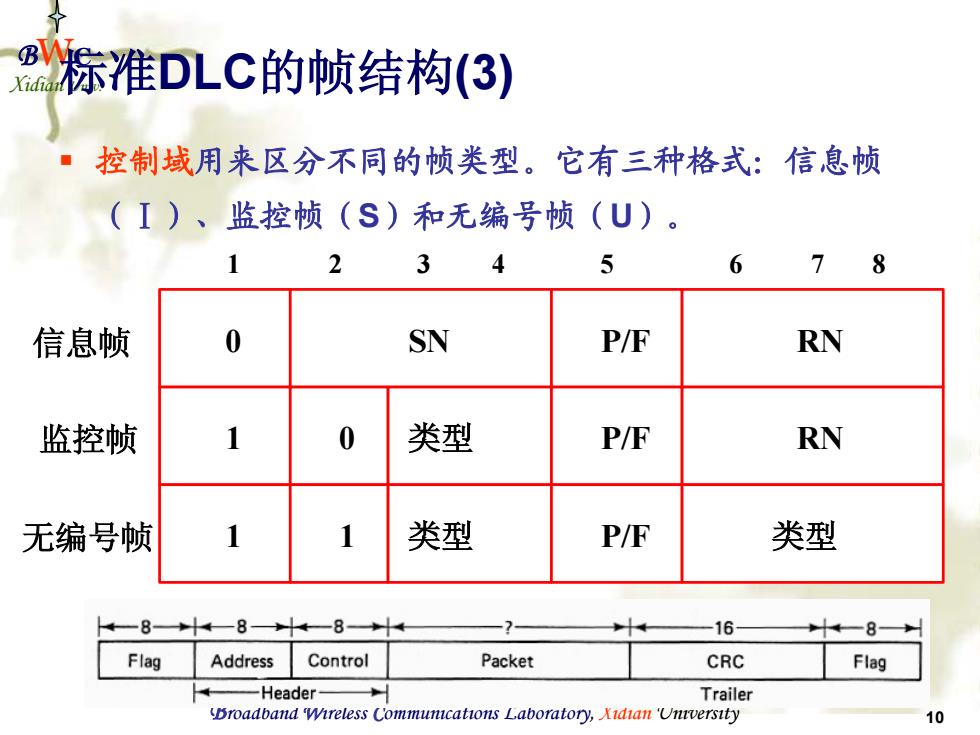

标准DLC的帧结构(3) 控制域用来区分不同的帧类型。它有三种格式：信息帧 (I)、监控颅(S)和无编号帧(U)。 2 3 5 6 78 信息帧 0 SN P/F RN 监控帧 1 0 类型 P/F RN 无编号帧 1 类型 P/F 类型 -8 +十8 4一8 16 十8+ Flag Address Control Packet CRC Flag -Header- Trailer Broadband Wireless Communcations Laboratory,Xidian Unversity 10
Broadband Wireless Communications Laboratory, Xidian University 10 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 标准DLC的帧结构(3) 控制域用来区分不同的帧类型。它有三种格式：信息帧 （Ⅰ）、监控帧（S）和无编号帧（U）。 0 SN P/F RN 1 2 3 4 5 6 7 8 1 0 类型 P/F RN 1 1 类型 P/F 类型 信息帧 监控帧 无编号帧
标准DLC的帧结构(4) ·信息帧⑩是携带数据包的帧，采用模8的返回- ARO方式进行传输，它控制域包括SN和RN。 ■监控帧(S)用于返回ARQ的信息；如无数据传输时的 应答（含RWN)或加速应答ACK或NAK信息。 ·无编号帧(U)用于传输链路建立和拆除过程中的附 加控制信息。 5 信息帧 0 SN P/F RN 监控帧 类型 P/F RN 无编号帧 类型 P/F 类型 Broadband Wireless Communications Laboratory,Xidian University 11
Broadband Wireless Communications Laboratory, Xidian University 11 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 标准DLC的帧结构(4) 信息帧(I) 是携带数据包的帧,采用模8的返回nARQ方式进行传输，它控制域包括SN和RN。 监控帧(S)用于返回ARQ的信息;如无数据传输时的 应答（含RN）或加速应答ACK或NAK信息。 无编号帧(U)用于传输链路建立和拆除过程中的附 加控制信息。 0 SN P/F RN 1 2 3 4 5 6 7 8 1 0 类型 P/F RN 1 1 类型 P/F 类型 信息帧 监控帧 无编号帧
