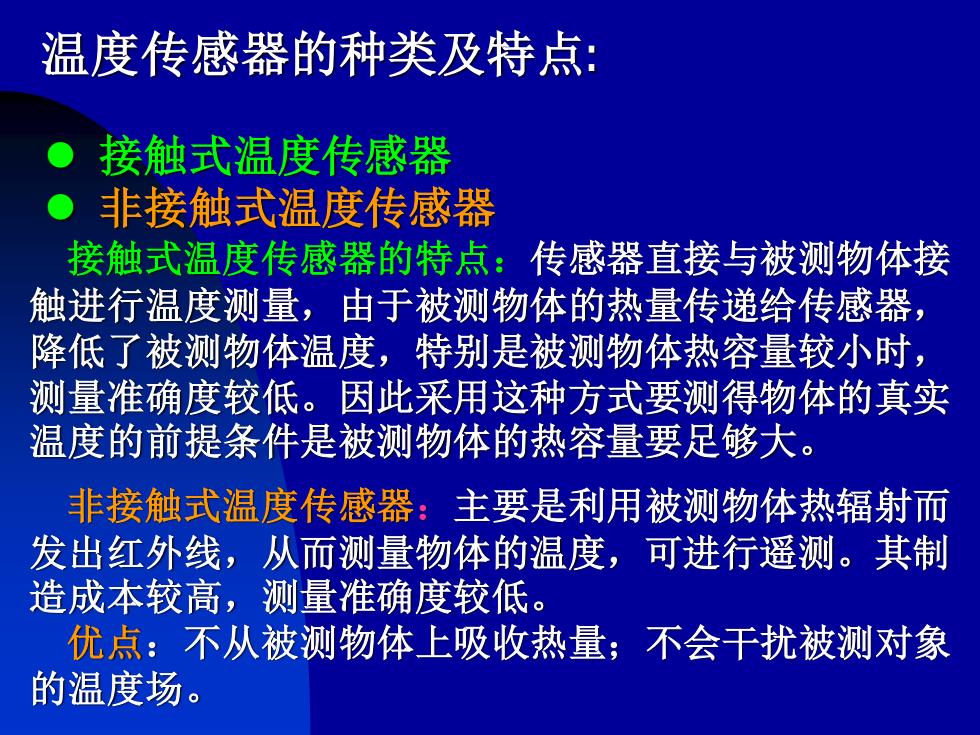

温度传感器的种类及特点： 接触式温度传感器 ● 非接触式温度传感器 接触式温度传感器的特点：传感器直接与被测物体接 触进行温度测量，由于被测物体的热量传递给传感器， 降低了被测物体温度，特别是被测物体热容量较小时， 测量准确度较低。因此采用这种方式要测得物体的真实 温度的前提条件是被测物体的热容量要足够大。 非接触式温度传感器：主要是利用被测物体热辐射而 发出红外线，从而测量物体的温度，可进行遥测。其制 造成本较高，测量准确度较低。 优点：不从被测物体上吸收热量；不会干扰被测对象 的温度场
温度传感器的种类及特点: ⚫ 接触式温度传感器 ⚫ 非接触式温度传感器 接触式温度传感器的特点：传感器直接与被测物体接 触进行温度测量，由于被测物体的热量传递给传感器， 降低了被测物体温度，特别是被测物体热容量较小时， 测量准确度较低。因此采用这种方式要测得物体的真实 温度的前提条件是被测物体的热容量要足够大。 非接触式温度传感器：主要是利用被测物体热辐射而 发出红外线，从而测量物体的温度，可进行遥测。其制 造成本较高，测量准确度较低。 优点：不从被测物体上吸收热量；不会干扰被测对象 的温度场
温度测量及传感器分类 1.气体温度计 2.玻璃制水银温度计 体积热膨胀 3.玻璃制有机液体温度计4.双金属温度计 物 5.液体压力温度计 6.气体压力温度计 理 电阻变化 铂测温电阻、热敏电阻 现 温差电动势 热电偶 象 导磁率变化 1. 热铁氧体2. Fe-Ni-Cu合金 电容变化 BaSrTiO,陶瓷 压电效应 英晶体振动器 超声波传播速度变化 超声波温度计 类 物质颜色 示温涂料液晶 P-N结电动势 半导体三极管 晶体管特性变化 晶体管半导体集成电路温度传感器 晶闸管动作点变化 热敏晶闸管 热、光辐射 辐射温度传感器 光学高温计
物 理 现 象 体积热膨胀 电阻变化 温差电动势 导磁率变化 电容变化 压电效应 超声波传播速度变化 物质 颜色 P–N结电动势 晶体管特性变化 晶闸管动作点变化 热、光辐射 种 类 铂测温电阻、热敏电阻 热电偶 BaSrTiO3陶瓷 石英晶体振动器 超声波温度计 示温涂料 液晶 半导体二极管 晶体管半导体集成电路温度传感器 热敏晶闸管 辐射温度传感器 光学高温计 1.气体温度计 2. 玻璃制水银温度计 3.玻璃制有机液体温度计 4.双金属温度计 5.液体压力温度计 6. 气体压力温度计 1． 热铁氧体 2． Fe-Ni-Cu合金 温度测量及传感器分类
介绍几种温度测量方法 示温涂料（变色涂料） 装满热水后图案 变得清晰可辨 2024/5/16 13
2024/5/16 13 介绍几种温度测量方法 示温涂料（变色涂料） 装满热水后图案 变得清晰可辨

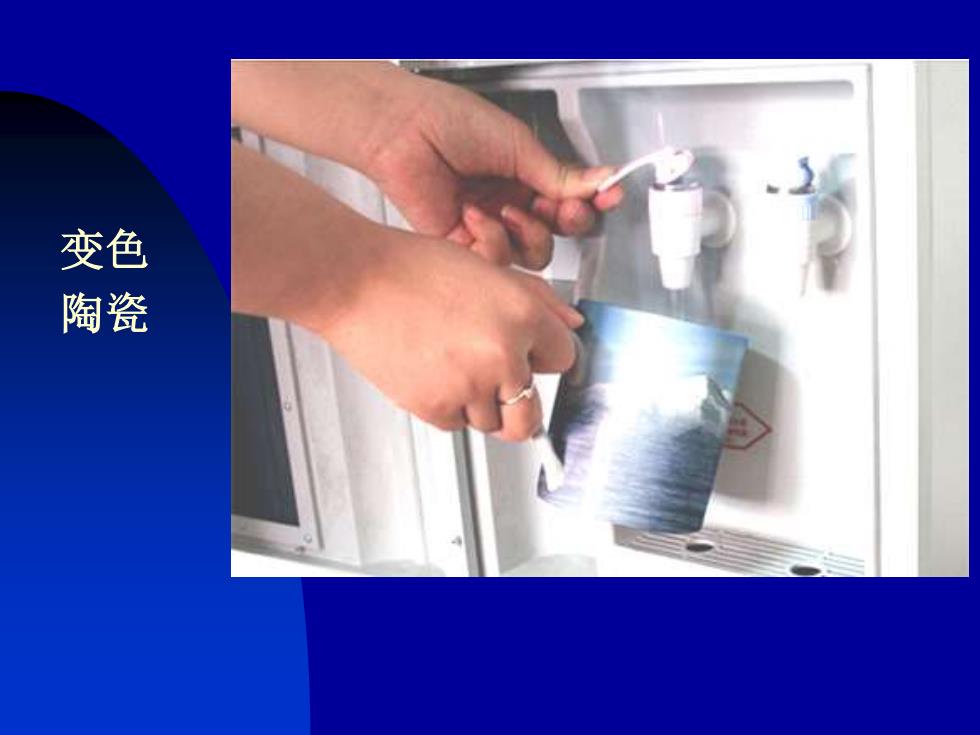

变色 陶瓷
变色 陶瓷

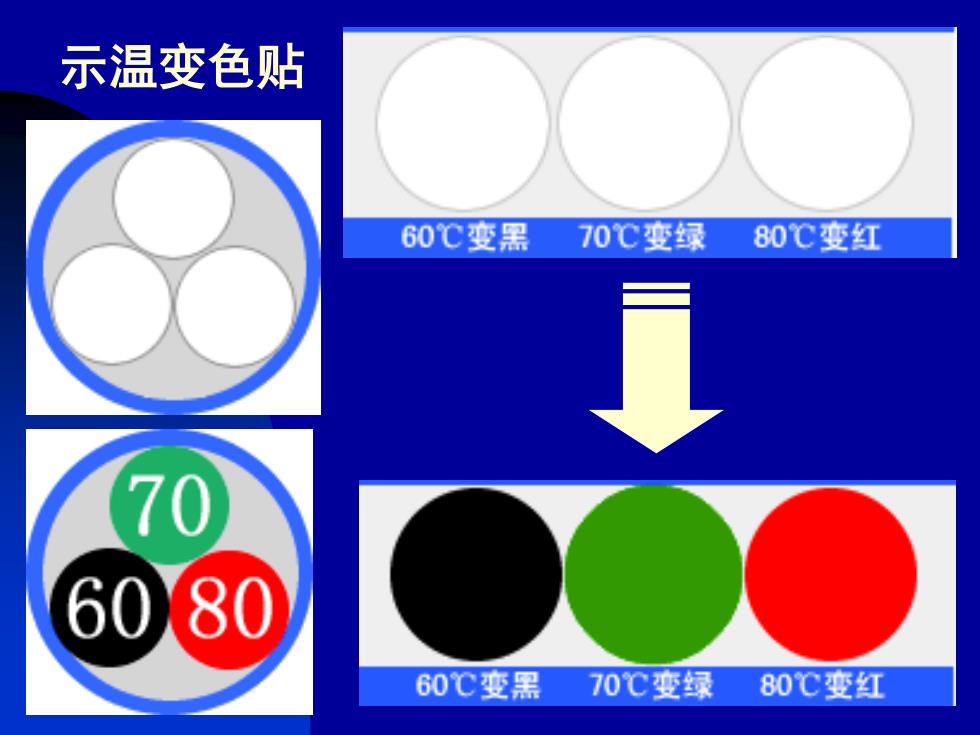

示温变色贴 60℃变黑 70℃变绿 80℃变红 70 6080 60℃变黑 70℃变绿 80℃变红
示温变色贴
