父2.1选频网络 按频率特性分：低通、高通、带通、带阻 分类 按所用器件分：有源滤波器、无源滤波器 按处理信号分：模拟滤波器、数字滤波器、抽样数字滤波器 功能 具有选频特性：选出所需频率信号，滤除干扰信号
2.1 选频网络

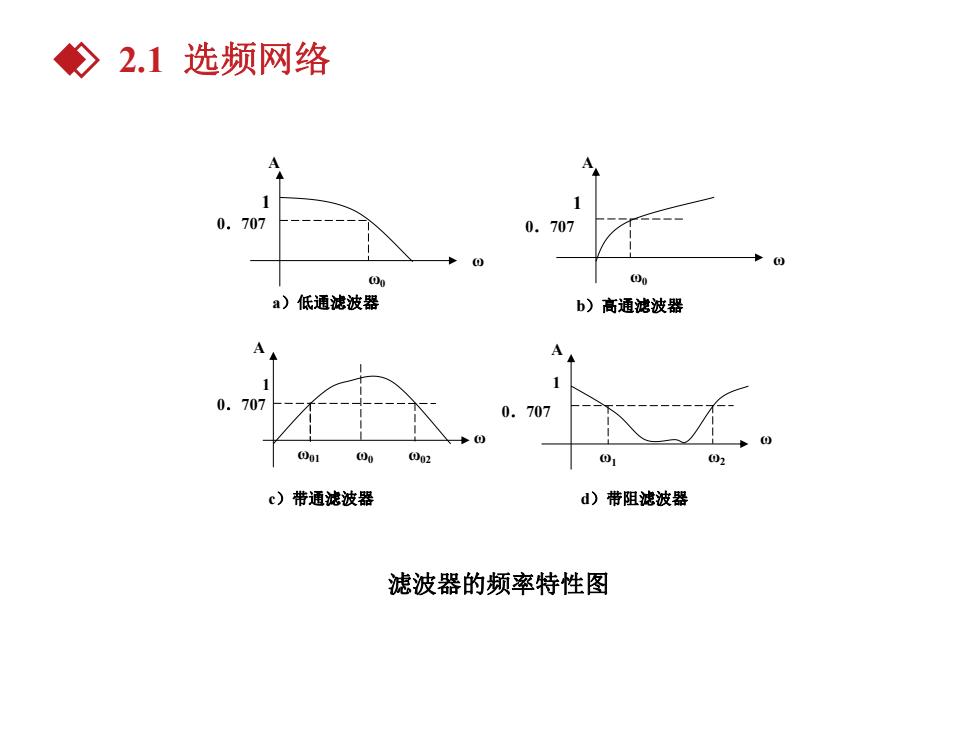

父2.1选频网络 0.707 0.707 0 00 00 a)低通滤波器 b)高通滤波器 A 0.707 0.707 001 00 002 c)带通滤波器 d)带阻滤波器 滤波器的频率特性图
0．707 ω0 A 1 ω ω 0．707 A 1 0．707 ω1 A 1 ω ω02 0．707 ω01 A 1 ω a）低通滤波器 b）高通滤波器 c）带通滤波器 d）带阻滤波器 ω0 ω0 ω2 滤波器的频率特性图 2.1 选频网络

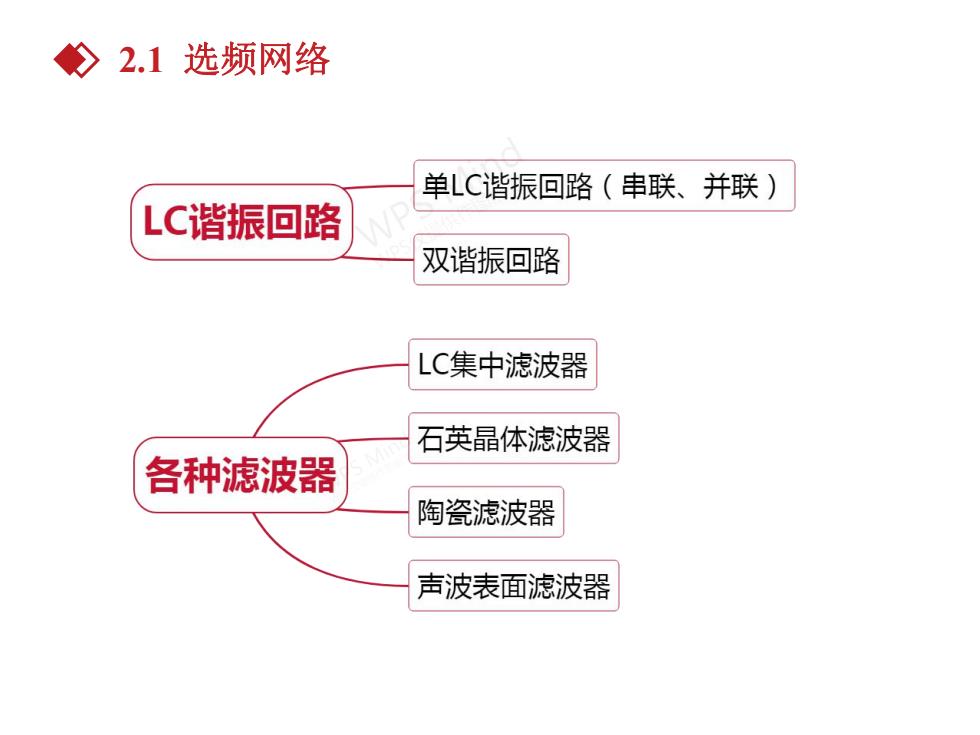

父2.1选频网络 单LC谐振回路（串联、并联） LC谐振回路 双谐振回路 LC集中滤波器 石英晶体滤波器 各种滤波器 陶瓷滤波器 声波表面滤波器
2.1 选频网络
父2.1选频网络 电感品质因素 >电感品质因素(Q值) 0M☐0 0= ol R 物理意义 >Q值反映了电感线圈损耗大小 >Q值越高，储能越强，功率损耗越小，电路效率越 高
电感品质因素 Ø 电感品质因素（Q值） L Q R 物理意义 Ø Q值反映了电感线圈损耗大小 Ø Q值越高，储能越强，功率损耗越小，电路效率越 高 2.1 选频网络
