二、串行接口控制 1,数据缓冲器SBUF 发送SBUF和接收SBUF共用一个地址99H。 (1)发送SBU存放待发送的8位数据，写入SBUF将同 时启动发送。 发送指令： MOV SBUF,A (2)接收SBUF存放已接收成功的8位数据，供CPU读取。 读取串行口接收数据指令：MOVA,SBUF
二、串行接口控制 1. 数据缓冲器SBUF 发送SBUF和接收SBUF共用一个地址99H。 （1）发送SBUF存放待发送的8位数据，写入SBUF将同 时启动发送。 发送指令： MOV SBUF，A （2）接收SBUF存放已接收成功的8位数据，供CPU读取。 读取串行口接收数据指令：MOV A，SBUF
2.串行口控制/状态寄存器SCON(98H SMO SM1 SM2 REN TB8 RB8 TI RI SM0,SM1:选择串行口4种工作方式 SM2: 多机控制位，用于多机通讯。 REN: 允许接收控制位，REN=1,允许接收；REN=O,禁止接 收。 TB8: 发送的第9位数据位，可用作校验位和地址/数据标识位 RB8: 接收的第9位数据位或停止位 TI: 发送中断标志，发送一帧结束，=1，必须软件清零 RI: 接收中断标志，接收一帧结束，=1，必须软件清零 3.节电控制寄存器PCON SMOD(PCON.7):波特率加倍控制位。 SMOD=1,波特率加倍，SMOD=0,则不加倍
2.串行口控制/状态寄存器SCON(98H) SM0 SM1 SM2 REN TB8 RB8 TI RI SM0，SM1：选择串行口4种工作方式。 SM2：多机控制位，用于多机通讯。 REN：允许接收控制位，REN=1，允许接收；REN=0，禁止接 收。 TB8： 发送的第9位数据位，可用作校验位和地址/数据标识位 RB8： 接收的第9位数据位或停止位 TI： 发送中断标志，发送一帧结束，TI=1，必须软件清零 RI： 接收中断标志，接收一帧结束，RI=1，必须软件清零 3.节电控制寄存器PCON SMOD(PCON.7)：波特率加倍控制位。 SMOD=1，波特率加倍， SMOD=0，则不加倍
8.1.3串行接口的工作方式 SM0,SM1选择四种工作方式。 一、方式0：同步移位寄存器方式。用于扩展并行/O接口。 1.一帧8位，无起始位和停止位。 2.RXD:数据输入/输出端。 TXD:同步脉冲输出端，每个脉冲对应一个数据位。 3.波特率B=fosc/12 如：fosc=12MHz, B=1MHz,每位数据占1μs
SM0，SM1选择四种工作方式。 一、方式0：同步移位寄存器方式。用于扩展并行I/O接口。 1. 一帧8位，无起始位和停止位。 2. RXD：数据输入/输出端。 TXD：同步脉冲输出端，每个脉冲对应一个数据位。 3. 波特率B = fosc/12 如： fosc=12MHz， B=1MHz，每位数据占1s。 8.1.3 串行接口的工作方式

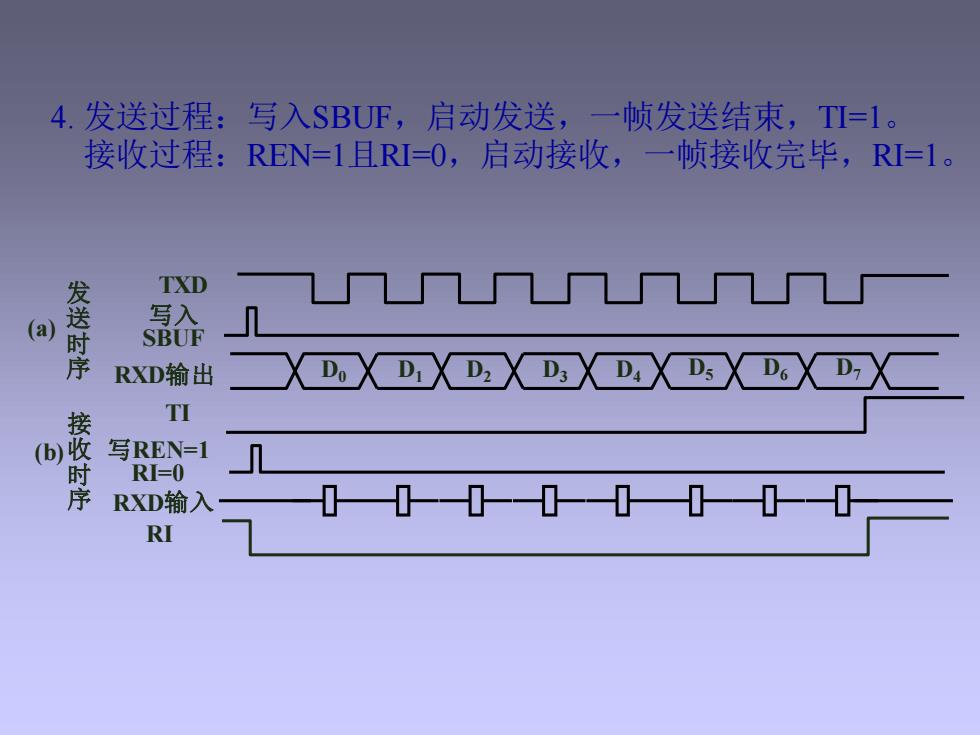

4.发送过程：写入SBUF,启动发送， 一帧发送结束，T=1。 接收过程： REN=1且RI=O,启动接收，一帧接收完毕，RI=1。 TXD 写入 (a) SBUF 序 RXD输出 XDXDIXDXDXDXDXDOXDXC TI (b)收 写REN=1 RI=0 序RXD输入 0-0-0-1I1-= RI
4. 发送过程：写入SBUF，启动发送，一帧发送结束，TI=1。 接收过程：REN=1且RI=0，启动接收，一帧接收完毕，RI=1。 发 送 时 序 写入 SBUF RXD输出 TXD TI D0 D1 D2 D3 D4 D5 D6 D7 写REN=1 RI=0 RXD输入 RI 接 收 时 序 (a) (b)
5.移位寄存器方式举例 数据从RXD(P3.0)引脚串行输出，低位在先，高位 在后；TX①(P3.1)引脚输出移位脉冲，其频率为foc/12; 发送完毕后，中断标志位T为1。如要发送数据，如下所示： MOV SCON,#00H;串行口方式0 MOV SBUF.A ;将数据送出 JNB TI,$ ；等待数据发送完毕
数据从RXD（P3.0）引脚串行输出，低位在先，高位 在后；TXD（P3.1）引脚输出移位脉冲，其频率为foc/12； 发送完毕后，中断标志位TI为1。如要发送数据，如下所示： MOV SCON,#00H ；串行口方式0 MOV SBUF,A ；将数据送出 JNB TI,$ ；等待数据发送完毕 5. 移位寄存器方式举例
