第五节 热电偶的冷端温度补偿 必要性： 1、用热电偶的分度表查毫伏数-温度时， 必须满足。=0℃的条件。在实际测温中，冷端 温度常随环境温度而变化，这样，不但不是0°C， 而且也不恒定，因此将产生误差。 2、一般情况下，冷端温度均高于0℃， 热电势总是偏小。应想办法消除或补偿热电偶 的冷端损失。 2024/15/16 6
2024/5/16 6 第五节 热电偶的冷端温度补偿 必要性： 1、用热电偶的分度表查毫伏数-温度时， 必须满足t 0=0C的条件。在实际测温中，冷端 温度常随环境温度而变化，这样t 0不但不是0C， 而且也不恒定，因此将产生误差。 2、 一般情况下，冷端温度均高于0C， 热电势总是偏小。应想办法消除或补偿热电偶 的冷端损失

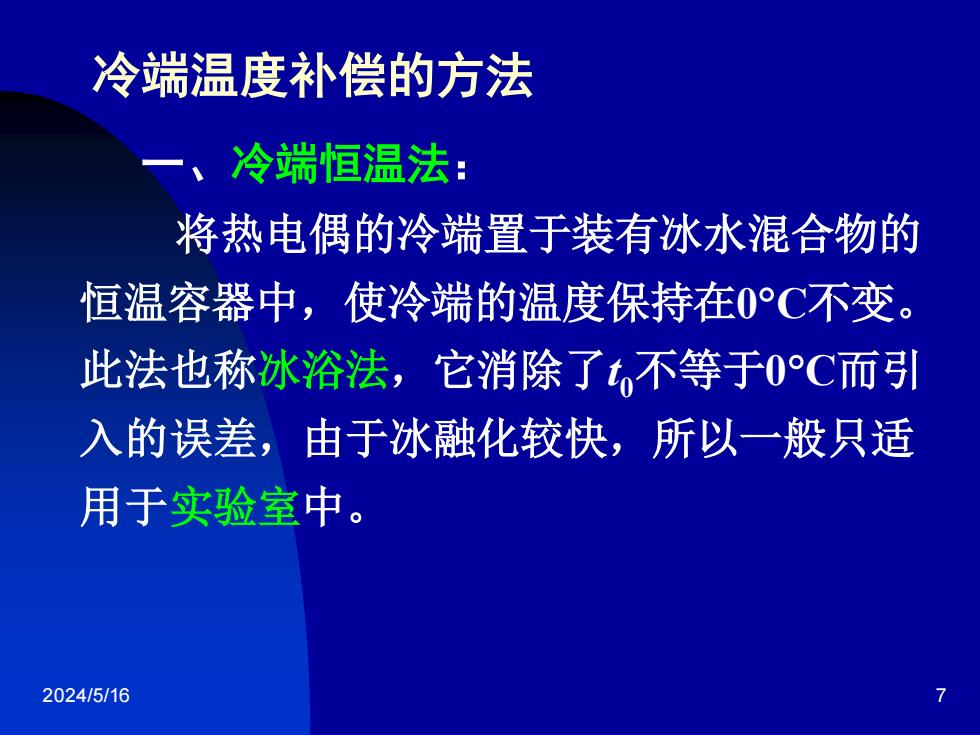

冷端温度补偿的方法 一、冷端恒温法： 将热电偶的冷端置于装有冰水混合物的 恒温容器中，使冷端的温度保持在0°C不变。 此法也称冰浴法，它消除了，不等于0C而引 入的误差，由于冰融化较快，所以一般只适 用于实验室中。 2024/5/16
2024/5/16 7 冷端温度补偿的方法 一、冷端恒温法： 将热电偶的冷端置于装有冰水混合物的 恒温容器中，使冷端的温度保持在0C不变。 此法也称冰浴法，它消除了t 0不等于0C而引 入的误差，由于冰融化较快，所以一般只适 用于实验室中
冰浴法 在冰瓶中，冰水混合物的温 度能较长时间地保持在0℃不变。 2024/5/16
2024/5/16 8 冰浴法 在冰瓶中，冰水混合物的温 度能较长时间地保持在0C不变
冰浴法接线图—冷端至于0℃环境中 接线盒 毫伏表 补偿导线 铜质导线 0 100 Cu+ mV B' Cu- 冰瓶 冰水混合物(O℃) 热电偶 试管 被测流体管道 新的冷端
冰浴法接线图——冷端至于0℃环境中
二、计算修正法 当热电偶的冷端温度，≠0°C时，由于热端 与冷端的温差随冷端的变化而变化，所以测得 的热电势EAB(t,)与冷端为0C时所测得的 热电势EB(t,0C)不等。若冷端温度高于 0C,则EB(红，)<EAB(,0C)。可以利 用下式计算并修正测量误差： EAB (t,0C)=EAB (t,to +EAB (to2 0C) 2024/5/16 10
2024/5/16 10 二、计算修正法 当热电偶的冷端温度t 0 0C时，由于热端 与冷端的温差随冷端的变化而变化，所以测得 的热电势EAB（t，t 0）与冷端为0C时所测得的 热电势EAB（t，0C）不等。若冷端温度高于 0C，则EAB（t，t 0）<EAB（t，0C）。可以利 用下式计算并修正测量误差： EAB（t，0C）=EAB（t，t 0）+EAB（t 0，0C）
