17 8 5 9101113 12 141516 图2-530-102连续式轧管机组平面布置 1一加热炉；2-热剪；3-一穿孔机，4一插心棒机；5一连轧管机；6一抽心棒机； ?一心样冷却机，8一切管机：9一感应再加热炉，10一定径机；11一减径机；12- 飞剪，13一飞锯，14一热锯；15一转鼓式押出机；16一冷床；17一娇直机

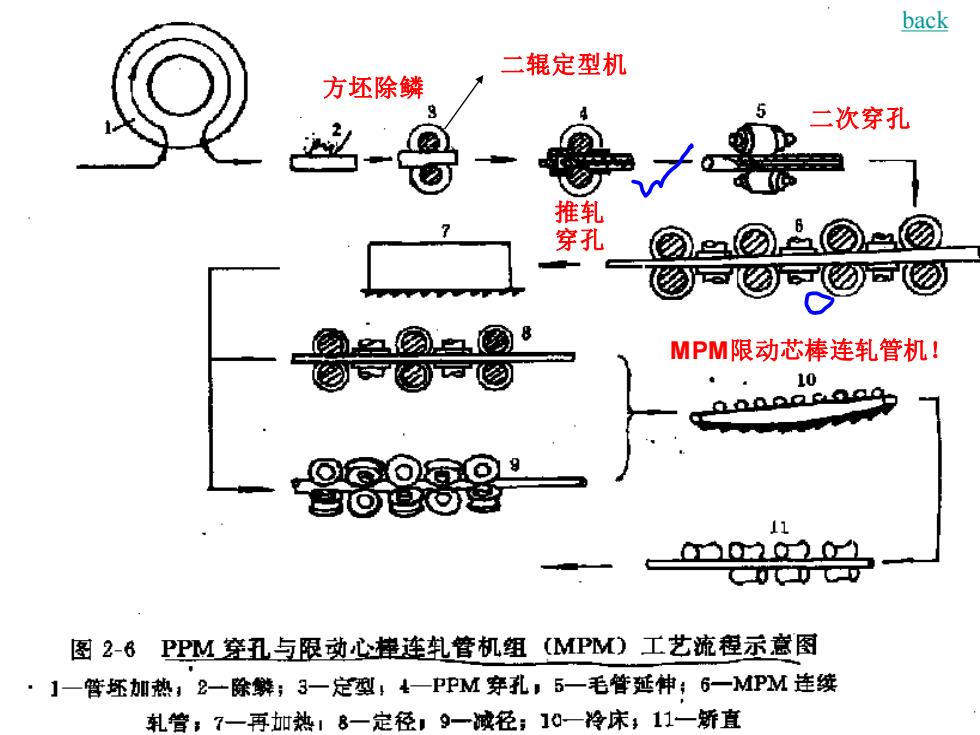

back 二辊定型机 方坯除鳞 5 二次穿孔 推轧 穿孔 a@8 MPM限动芯棒连轧管机！ 10 8888· 11 图2-6 PPM穿丑与限动心锋连轧管机组(MPM)工艺流程示意图 ·1一管坯加热，2一除鳞；3一定型，4一PPM穿孔，5一毛管延神；6一MPM连续 轧管：7一再加热18一定径，9一诚径；10一冷床，11一娇直
back 方坯除鳞 二辊定型机 推轧 穿孔 二次穿孔 MPM限动芯棒连轧管机！
3 8 9 65 10 图2-7PPM穿孔与MPM轧管机组平面布置 1一环形炉加热，2一定径机；3一PPM芽孔机，4一延伸机，5一MPM连续式 轧机，6一脱管机（拉管机）；7一步进式再加热炉，8一定径机，8一矫直机： 10一张力减径机
二次 穿孔 back 5 压力穿孔、 周期轧管机组！ 插芯棒 抽芯棒 15 图2-8周期式轧管机组工艺流程示意图 1一银锭加热，2一除鳞，3一钢馋压力穿孔：4一再加热炉，5一延伸，6一辅心 棒，7-一周期式轧管，8一抽心棒，9一心棒冷却，10一心排润滑：11铜管再加 热；12一定径：13一减径+14一钢管怜却15一矫直
back 压力穿孔 二次 穿孔 周期轧管机组！ 插芯棒 抽芯棒

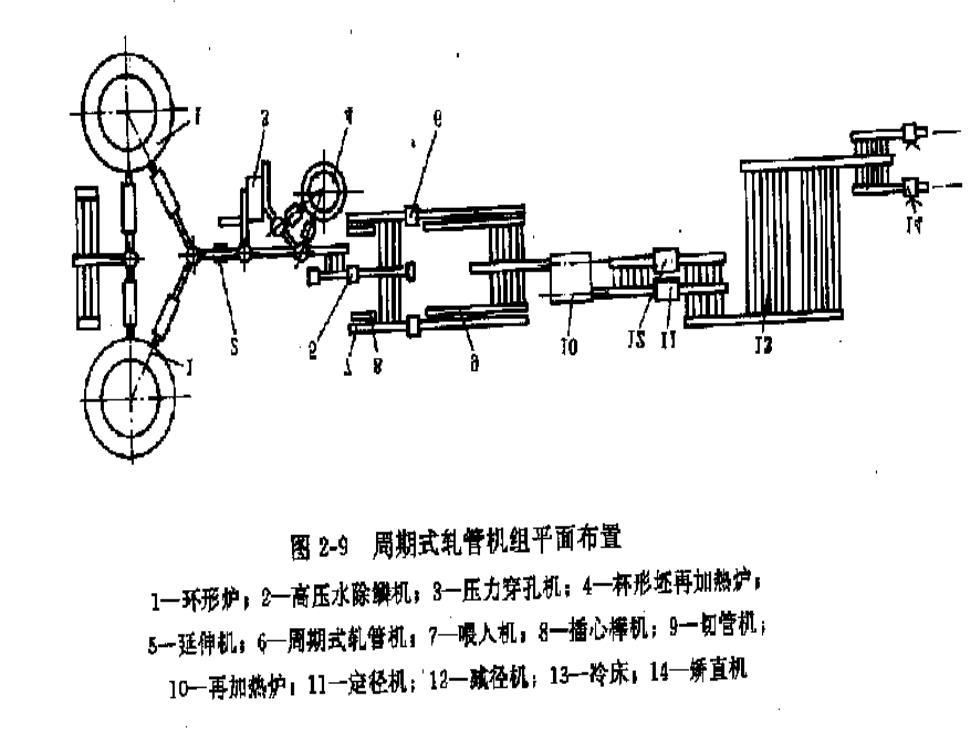

0 JS打 13 图2-9 周期式轧管机组平面布置 1一环形护，？-高压水除机，3一压力穿孔机：4一杯形坯再加热护， 5一廷绅机：6一周期式轧售机：7一喂人机，8一插心榨机；9一句管机； 10一再加热炉，11一定径机；'12-城轻机；13-冷床，14一矫直机
