标准齿轮的基本参教和几何尺寸(33) 3.标准齿轮及其几何尺寸计算 (I)标准齿轮是指m、a、h,、c*均为标准值，且e=s的齿轮。 (2)标准齿轮的几何尺寸计算 一个标准齿轮的五个基本参数确定之后，其主要尺寸及齿廓形 状就完全确定。 1)标准直齿轮的几何尺寸计算 2)标准直齿轮的任意圆齿厚计算 4.齿条和内齿轮 (1)齿条：齿条的齿廓为直线；齿廓上各点压力角相同，等于 齿形角。 (2)内齿轮：内齿轮的齿廓为内凹齿；齿根圆大于齿顶圆；齿 顶圆必须大于基圆。 PDF created with pdfFactory Pro trial version www.pdffactory.com
3．标准齿轮及其几何尺寸计算 （1）标准齿轮 是指m、α、ha * 、 c *均为标准值，且e=s的齿轮。 （2）标准齿轮的几何尺寸计算 一个标准齿轮的五个基本参数确定之后，其主要尺寸及齿廓形 状就完全确定。 1）标准直齿轮的几何尺寸计算 2）标准直齿轮的任意圆齿厚计算 4．齿条和内齿轮 （1）齿条：齿条的齿廓为直线；齿廓上各点压力角相同，等于 齿形角。 （2）内齿轮：内齿轮的齿廓为内凹齿；齿根圆大于齿顶圆；齿 顶圆必须大于基圆。 标准齿轮的基本参数和几何尺寸(3/3) PDF created with pdfFactory Pro trial version www.pdffactory.com

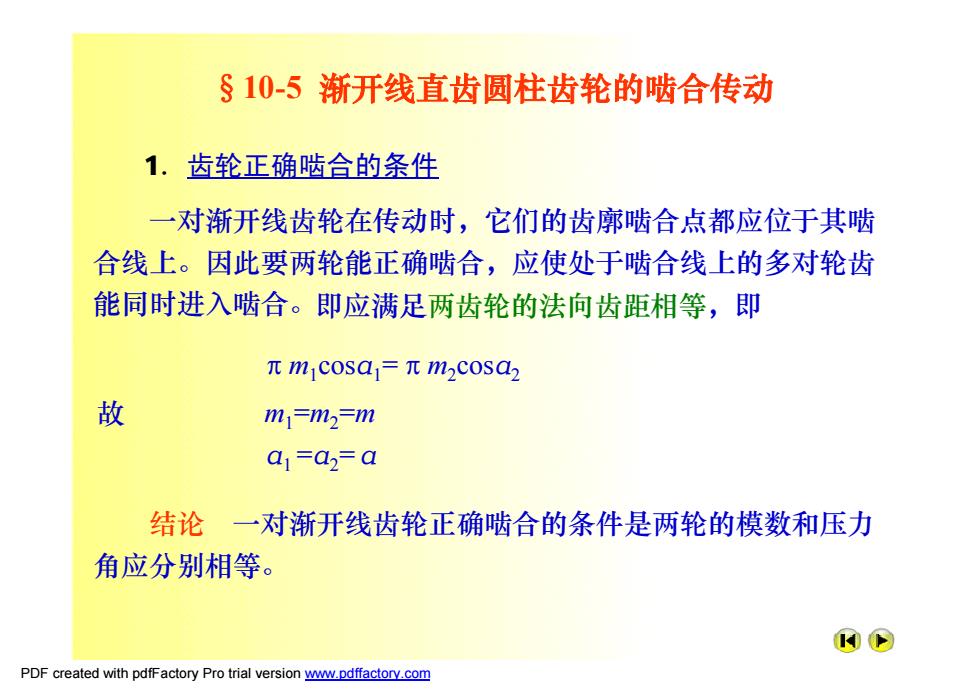

§10-5渐开线直齿圆柱齿轮的啮合传动 1.齿轮正确啮合的条件 一对渐开线齿轮在传动时，它们的齿廓啮合点都应位于其啮 合线上。因此要两轮能正确啮合，应使处于啮合线上的多对轮齿 能同时进入啮合。即应满足两齿轮的法向齿距相等，即 元m1C0sa1=元m2c0sa2 故 1m1=m2=m a =a,=a 结论 一对渐开线齿轮正确啮合的条件是两轮的模数和压力 角应分别相等。 W⊙ PDF created with pdfFactory Pro trial version www.pdffactory.com
因此要两轮能正确啮合，应使处于啮合线上的多对轮齿 能同时进入啮合。 §10-5 渐开线直齿圆柱齿轮的啮合传动 1．齿轮正确啮合的条件 一对渐开线齿轮在传动时，它们的齿廓啮合点都应位于其啮 合线上。 即应满足两齿轮的法向齿距相等，即 π m1 cosα1= π m2 cosα2 故 m1 =m2 =m α1 =α2 =α 结论 一对渐开线齿轮正确啮合的条件是两轮的模数和压力 角应分别相等。 PDF created with pdfFactory Pro trial version www.pdffactory.com
渐开线直齿圆粒齿轮的皆合传动(2/6) 2.中心距及啮合角 (1)中心距 )在确定其中心距时应满足的要求： a)保证两轮的齿侧间隙为零，即c'=0。 b)保证两轮的顶隙为标准值，即c=c*m 2)标准中心距a a=r1+r2=m(z1+z2)/2 当两轮按标准中心距安装时，两轮保证顶隙为标准值，且齿 侧间隙为零，即c=cm,c'=0。 PDF created with pdfFactory Pro trial version www.pdffactory.com
当两轮按标准中心距安装时，两轮保证顶隙为标准值，且齿 侧间隙为零， 2．中心距及啮合角 （1）中心距 1）在确定其中心距时应满足的要求： a）保证两轮的齿侧间隙为零，即 c ′ = 0。 b）保证两轮的顶隙为标准值， 即 c = c * m 2）标准中心距 a a = r1+r2 = m(z1+z2 )/2 即 c = c * m, c ′ = 0。 渐开线直齿圆柱齿轮的啮合传动(2/6) PDF created with pdfFactory Pro trial version www.pdffactory.com
