西安电子科技大学：《通信网络基础》课程教学资源（讲义）第四章 多址技术（多址接入协议）4.2 随机多址接入协议

Xidian Vniv. 1.纯ALOHA协议 Broadband Wireless Communications Laboratory,Xidian University 12

Broadband Wireless Communications Laboratory, Xidian University 12 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 1. 纯ALOHA协议

BW 纯ALOHA协议(unsloted ALOHA) 纯ALOHA协议是最基本的ALOHA协议。 只要有新的分组到达，就立即被发送并期 望不与别的分组发生碰撞。一旦分组发生 碰撞，则随机退避一段时间后进行重传。 Broadband Wireless Communications Laboratory,Xidian University 13

Broadband Wireless Communications Laboratory, Xidian University 13 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 纯ALOHA协议(unsloted ALOHA)  纯ALOHA协议是最基本的ALOHA协议。 只要有新的分组到达，就立即被发送并期 望不与别的分组发生碰撞。一旦分组发生 碰撞，则随机退避一段时间后进行重传

Xidian Univ 纯ALOHA协议 纯ALOHA协议是最基本的ALOHA协议。 ·两个状态 -空闲(ide):只要有新的分组到达，就立即被 发送。 -阻塞(backlogged):一旦分组发生碰撞，节点 进入阻塞状态，随机退避一段时间后进行重传。 Broadband Wireless Communications Laboratory,Xidian University 14

Broadband Wireless Communications Laboratory, Xidian University 14 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 纯ALOHA协议  纯ALOHA协议是最基本的ALOHA协议。  两个状态 – 空闲（idle)：只要有新的分组到达，就立即被 发送。 – 阻塞（backlogged):一旦分组发生碰撞，节点 进入阻塞状态，随机退避一段时间后进行重传

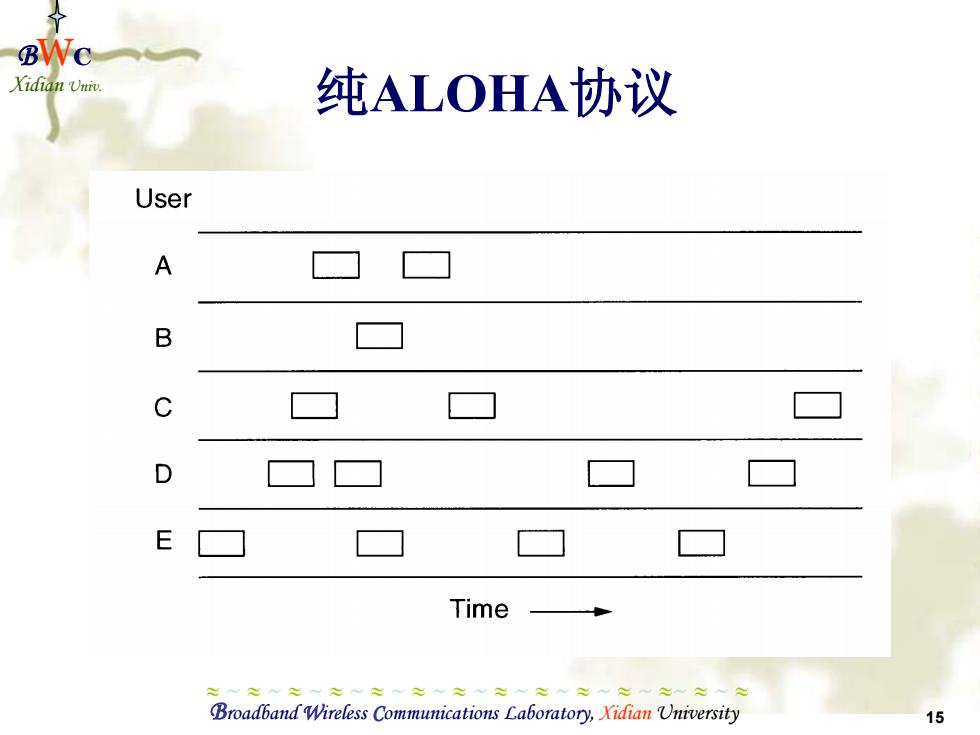

Xidian Univ. 纯ALOHA协议 User A B 口 C D E Time Broadband Wireless Communications Laboratory,Xidian University 15

Broadband Wireless Communications Laboratory, Xidian University 15 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 纯ALOHA协议

Xidian Univ. 纯ALOHA协议 如果从数据分组开始发送的时间起点到其 传输结束的这段时间内，没有其它数据分 组发送，则该分组就不会和其它分组发送 碰撞。 Broadband Wireless Communications Laboratory,Xidian University 16

Broadband Wireless Communications Laboratory, Xidian University 16 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 纯ALOHA协议  如果从数据分组开始发送的时间起点到其 传输结束的这段时间内，没有其它数据分 组发送，则该分组就不会和其它分组发送 碰撞
