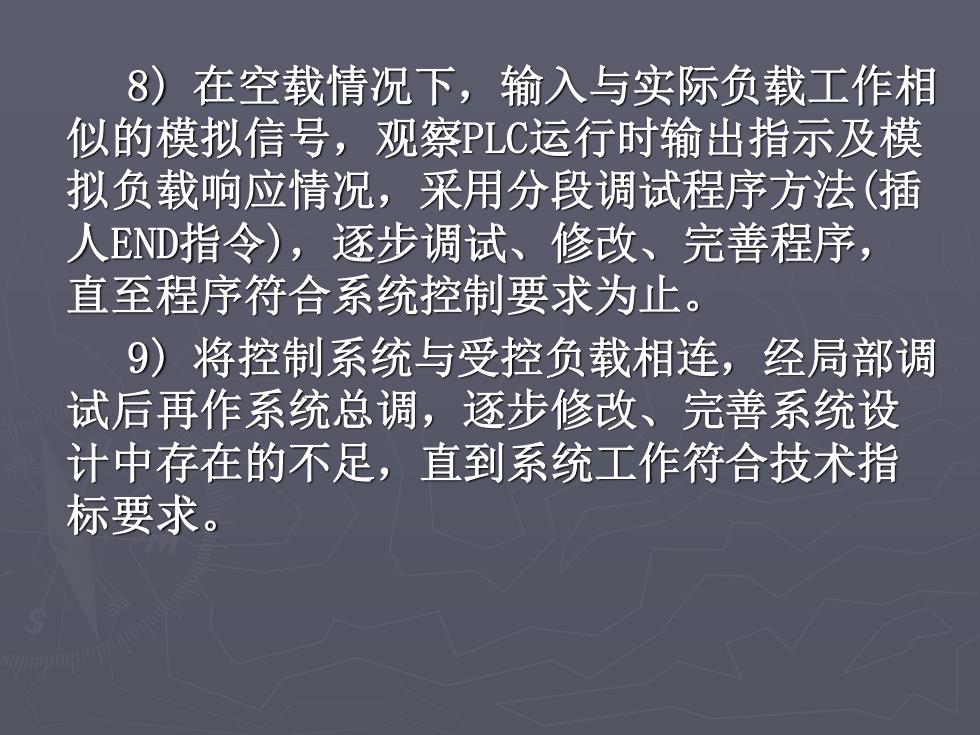

8)在空载情况下，输入与实际负载工作相 似的模拟信号，观察PLC运行时输出指示及模 拟负载响应情况，采用分段调试程序方法（插 人END指令)，逐步调试、修改、完善程序， 直至程序符合系统控制要求为止。 9)将控制系统与受控负载相连，经局部调 试后再作系统总调，逐步修改、完善系统设 计中存在的不足，直到系统工作符合技术指 标要求
8) 在空载情况下，输入与实际负载工作相 似的模拟信号，观察PLC运行时输出指示及模 拟负载响应情况，采用分段调试程序方法(插 人END指令)，逐步调试、修改、完善程序， 直至程序符合系统控制要求为止。 9) 将控制系统与受控负载相连，经局部调 试后再作系统总调，逐步修改、完善系统设 计中存在的不足，直到系统工作符合技术指 标要求

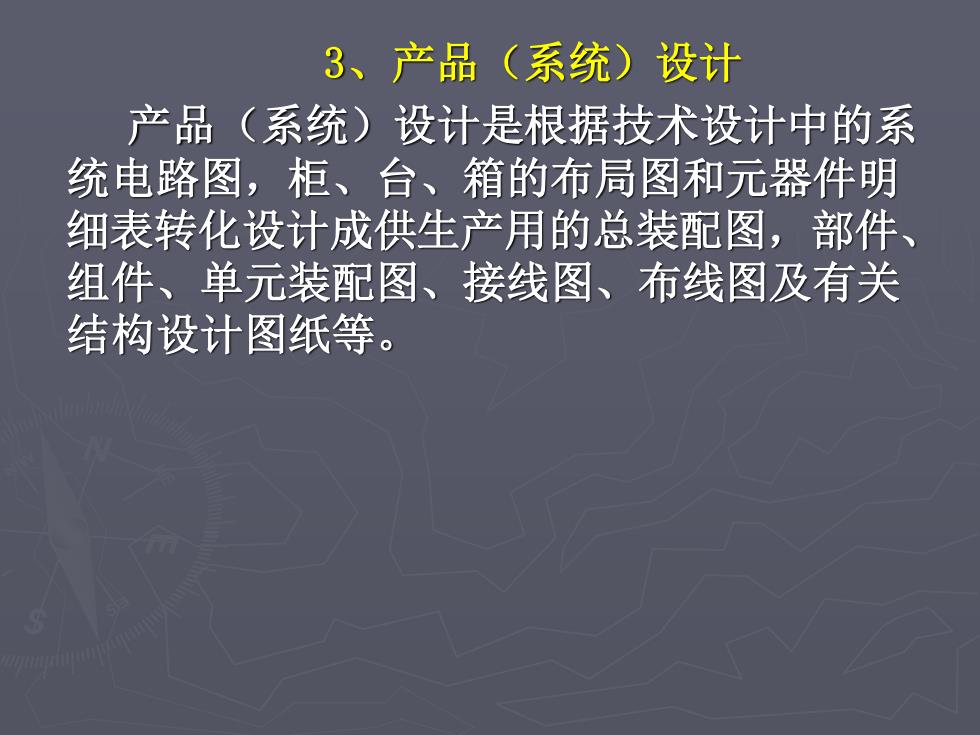

3、产品（系统）设计 产品（系统）设计是根据技术设计中的系 统电路图，柜、台、箱的布局图和元器件明 细表转化设计成供生产用的总装配图，部件、 组件、单元装配图、接线图、布线图及有关 结构设计图纸等
3、产品（系统）设计 产品（系统）设计是根据技术设计中的系 统电路图，柜、台、箱的布局图和元器件明 细表转化设计成供生产用的总装配图，部件、 组件、单元装配图、接线图、布线图及有关 结构设计图纸等

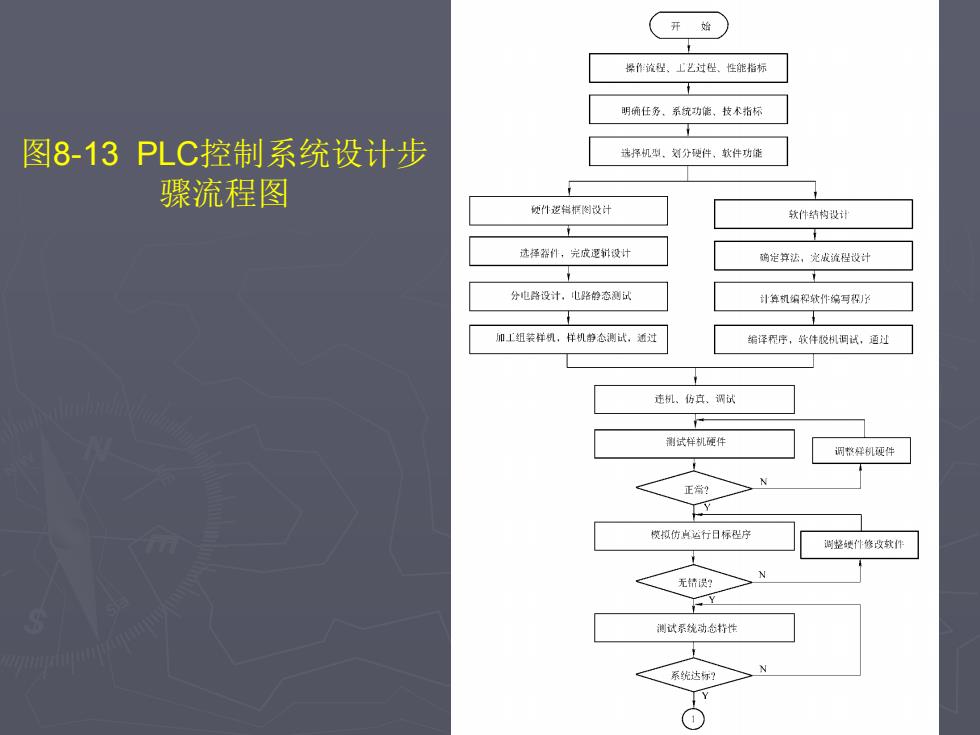

(开始 操作流程、上艺过住、性能指标 明确任务，系统功能、技术指标 图813PLC控制系统设计步 选择机型。划分硬件、软件功能 骤流程图 枕件遂钱框倒设计 软件结构设计 选择器件，完成逻村设计 确定算法，光成流程设计 分电路设计，电路榜态测试 计年机编抑软件编写得子 加工组装样机，样机静态测试，通过 编译程序，纹件税机调试，通过 速机、仿真.调试 测试样机硬行 调整样机硬件 正常？ N 榄拟仿运行日标程宁 调竖缕件修攻软代 无错误？ N 测试系统动爸特性 系统达标？ 6
图8-13 PLC控制系统设计步 骤流程图

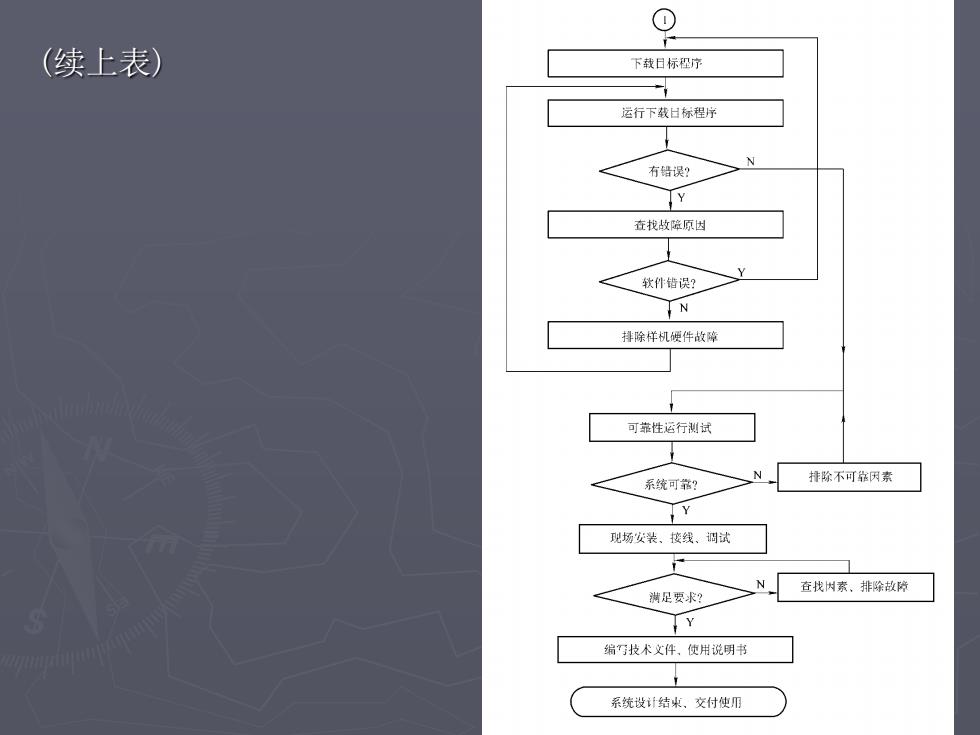

O (续上表) 下载日标径宁 运行下载日标程序 有错误？ 查找故暗原因 软件错误？ N 排除样机件故障 可靠性运行测试 N 系统可靠？ 排除不可靠因素 y 现场安装、接线、调试 N 查找因素、排除故障 满足要求？ Y 编写技术文件，使用说明书 系统设计结束，交付使卵
(续上表)

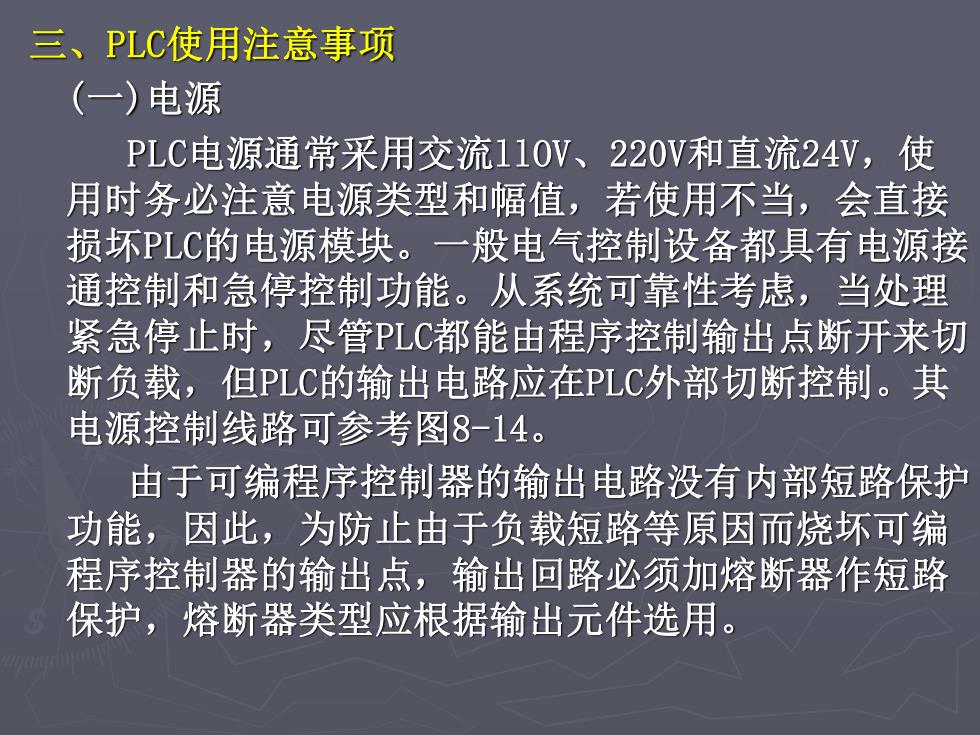

三、PLC使用注意事项 (一)电源 PLC电源通常采用交流110V、220V和直流24V,使 用时务必注意电源类型和幅值，若使用不当，会直接 损坏PLC的电源模块。一般电气控制设备都具有电源接 通控制和急停控制功能。从系统可靠性考虑，当处理 紧急停止时，尽管PLC都能由程序控制输出点断开来切 断负载，但PLC的输出电路应在PLC外部切断控制。其 电源控制线路可参考图8-14。 由于可编程序控制器的输出电路没有内部短路保护 功能，因此，为防止由于负载短路等原因而烧坏可编 程序控制器的输出点，输出回路必须加熔断器作短路 保护，熔断器类型应根据输出元件选用
三、PLC使用注意事项 (一)电源 PLC电源通常采用交流llOV、220V和直流24V，使 用时务必注意电源类型和幅值，若使用不当，会直接 损坏PLC的电源模块。一般电气控制设备都具有电源接 通控制和急停控制功能。从系统可靠性考虑，当处理 紧急停止时，尽管PLC都能由程序控制输出点断开来切 断负载，但PLC的输出电路应在PLC外部切断控制。其 电源控制线路可参考图8-14。 由于可编程序控制器的输出电路没有内部短路保护 功能，因此，为防止由于负载短路等原因而烧坏可编 程序控制器的输出点，输出回路必须加熔断器作短路 保护，熔断器类型应根据输出元件选用
