第三节 电气控制系统图的 类型及有关规定 介绍—三相异步电动机、直流电动机的起 动、运行、调速、制动的基本线路 常用的检测电路、顺序控制、保护 环节。 电气图的类型、国家标准、规定画 法。 2025/114 新疆大学电气工程学院
2025/1/4 新疆大学电气工程学院 1 第三节 电气控制系统图的 类型及有关规定 介绍——三相异步电动机、直流电动机的起 动、运行、调速、制动的基本线路 ——常用的检测电路、顺序控制、保护 环节。 ——电气图的类型、国家标准、规定画 法
分类： 1、电气原理图； 2、电器布置图； 3、电气安装接线图。 一、 电气控制系统图的图形符号和文字符号 1990年前采用1964年颁布的 一“电工系统图图形符号”—GB312一64 一“电工设备文字符号编制通则” GB315 64 1990年后采用1984年颁布的 —“电气图用图符号”—GB4728-一84 一“电气制图”—GB6988一87 四申气技术中的这字符号刺虹通则” 202587 GB7159 程子玩
2025/1/4 新疆大学电气工程学院 2 分类： 1、电气原理图； 2、电器布置图； 3、电气安装接线图。 一、电气控制系统图的图形符号和文字符号 1990年前采用1964年颁布的 ——“电工系统图图形符号” ——GB312－64 ——“电工设备文字符号编制通则” ——GB315－ 64 1990年后采用1984年颁布的 ——“电气图用图符号” ——GB4728－84 ——“电气制图” ——GB6988－87 ——“电气技术中的文字符号制订通则”——GB7159 －87
二、电气系统图类型 (一)电气原理图 电气系统中应用最多 制图原则： 便于阅读与分析控制线路，根据简 单、清晰的原则。采用电气元件展开的形式 绘制而成。 内容： 所以电气元件的导电部分和接线端 点，不按电气元件的实际位置来画，也不反 应电气元件的形状、大小和安装位置。 2025/1/4 新疆大学电气工程学院 3

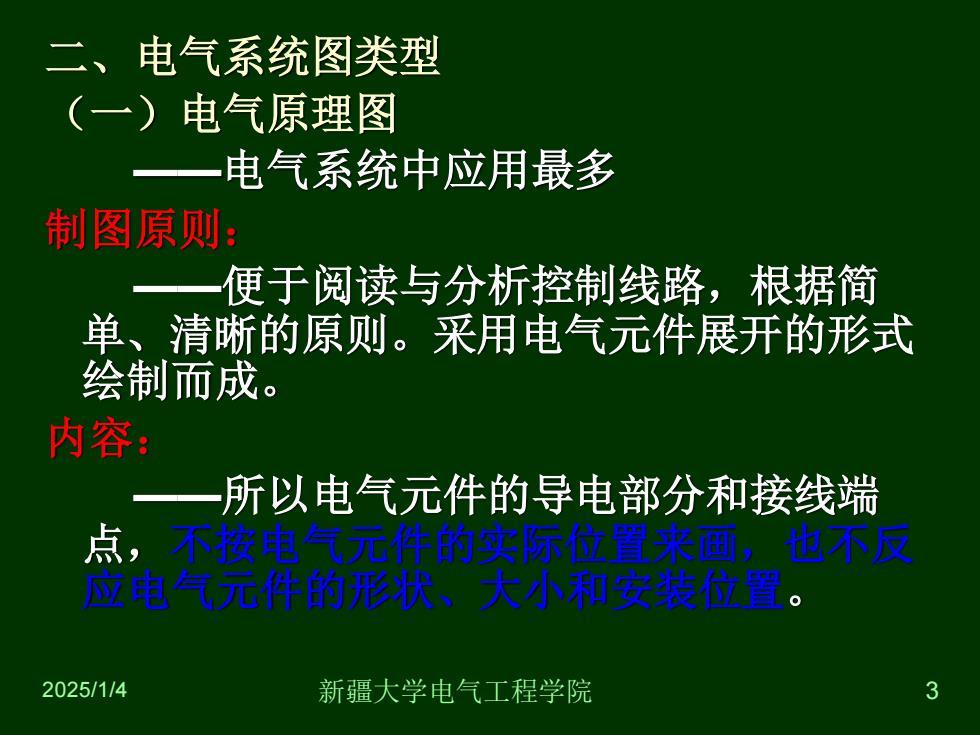

2025/1/4 新疆大学电气工程学院 3 二、电气系统图类型 （一）电气原理图 ——电气系统中应用最多 制图原则： ——便于阅读与分析控制线路，根据简 单、清晰的原则。采用电气元件展开的形式 绘制而成。 内容： ——所以电气元件的导电部分和接线端 点，不按电气元件的实际位置来画，也不反 应电气元件的形状、大小和安装位置
特点： 结构简单、层次分明、适于研究、分 析电路的工作原理等优点。 (表补充1电气图常用图形符号 和文字符号新旧标准对照表) 2025/1/4 新疆大学电气工程学院
2025/1/4 新疆大学电气工程学院 4 特点： ——结构简单、层次分明、适于研究、分 析电路的工作原理等优点。 （表补充1 电气图常用图形符号 和文字符号新旧标准对照表）
1、绘制电气原理图时应遵守的原则 1)原理图分主电路和辅助电路两部分 主电路一从电源到电动机等大的电流通过 的通路。 辅助电路一包括控制回路、照明电路、信号 电路、保护电路等，由继电器、接触器的线 圈、继电器的触头、接触器的辅助触头、按 扭、照明灯、控制变压器等电器元件组成。 2)采用国家规定的统一标准 —元件图、文字符号。 3)各个电气元件、部件在控制线路中的位置 根据便于阅读的原则安排，同一电器 云徙的各部分想据需要可以不画在一起，但 字符号要相同 不王子
2025/1/4 新疆大学电气工程学院 5 1、绘制电气原理图时应遵守的原则 1）原理图分主电路和辅助电路两部分 主电路 ——从电源到电动机等大的电流通过 的通路。 辅助电路——包括控制回路、照明电路、信号 电路、保护电路等，由继电器、接触器的线 圈、继电器的触头、接触器的辅助触头、按 扭、照明灯、控制变压器等电器元件组成。 2）采用国家规定的统一标准 ——元件图、文字符号。 3）各个电气元件、部件在控制线路中的位置 ——根据便于阅读的原则安排，同一电器 元件的各部分根据需要可以不画在一起，但 文字符号要相同
