第一章 电路模型和电路定律 内容提要 本章介绍电路模型的概念，电压、电流参考 方向的概念，吸收、发出功率的表达式和计算 方法，还将介绍电阻、电容、电感、独立电源和 受控电源等电路元件
第一章 电路模型和电路定律 内容提要 本章介绍电路模型的概念，电压、电流参考 方向的概念， 吸收、发出功率的表达式和计算 方法，还将介绍电阻、电容、电感、独立电源和 受控电源等电路元件

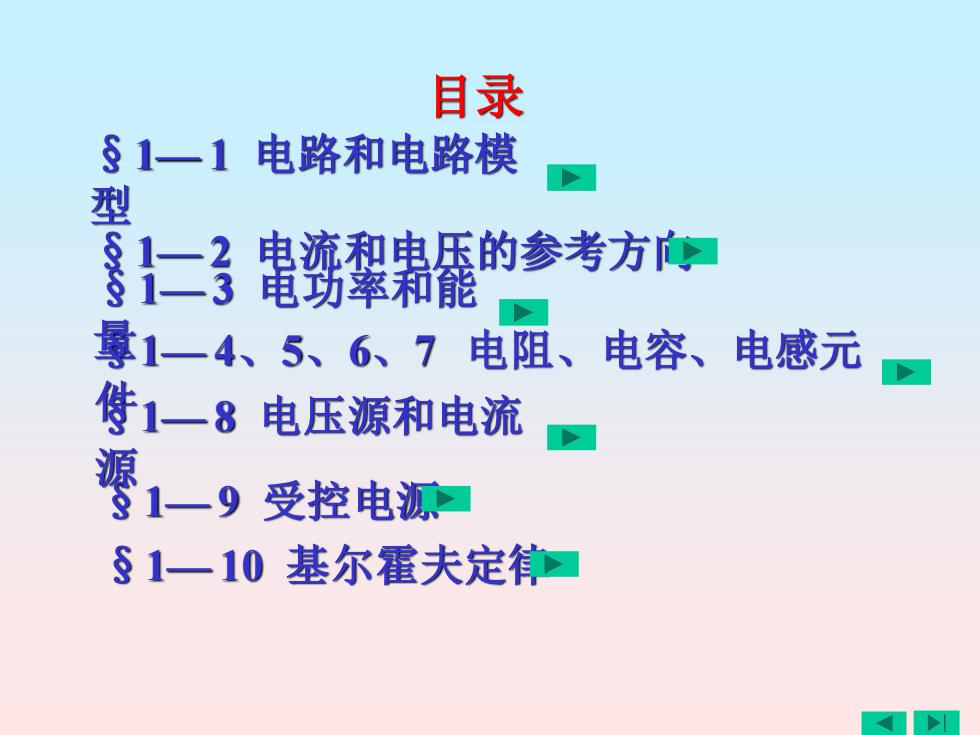

目录 §1一1电路和电路模 型。 上3 电流和电压的参考方◆ 电功率和能 量1一4、5、6、7电阻、电容、电感元 侍1-8 电压源和电流 要1-9 受控电 §1一10基尔霍夫定
目录 §1— 1 电路和电路模 型 §1— 2 电流和电压的参考方向 §1— 3 电功率和能 量§1— 4、5、6、7 电阻、电容、电感元 件§1— 8 电压源和电流 源 §1— 9 受控电源 §1— 10 基尔霍夫定律
§1一1电路和电路模 型 一、电路 传输线 电源 (激励) 用电器 (响应)
§1—1 电路和电路模 型 一、电路 （激励） （响应） × 传输线 用电器 电源

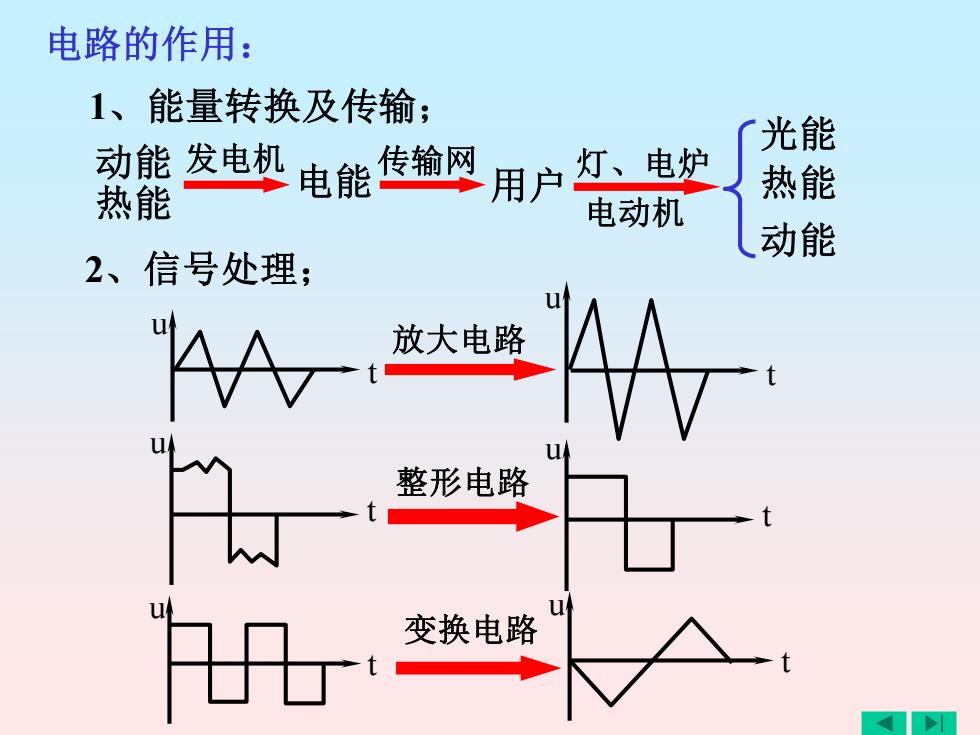

电路的作用： 1、能量转换及传输； 动能发电机电能传输网 光能 热能 用户灯、电炉 热能 电动机 动能 2、信号处理； 放大电路 整形电路 变换电路
电路的作用： 1、能量转换及传输； 动能 热能 电能 用户 光能 热能 动能 发电机 传输网 灯、电炉 电动机 2、信号处理； t u t u 放大电路 t u t u 整形电路 t u 变换电路 t u
二、电路模型： 实际设备、器件 理想元件 电路符号 提供电能的设备 电源 .白 电压源电流源 耗能元件 电阻 存储磁场能量元件 电感 存储电场能量元件 电容 用理想元件符号画出的电路叫电路模型。 如： 线圈的电路模型为一一一 电阻、电感、电容为无源元件， 电压源、电流源为有源元件
二、电路模型： 实际设备、器件 理想元件 电路符号 提供电能的设备 电源 耗能元件 电阻 R 存储磁场能量元件 电感 L 存储电场能量元件 电容 C 用理想元件符号画出的电路叫电路模型。 如：线圈的电路模型为 R L 电阻、电感、电容为无源元件， 电压源、电流源为有源元件。 i + - u 电压源 电流源
