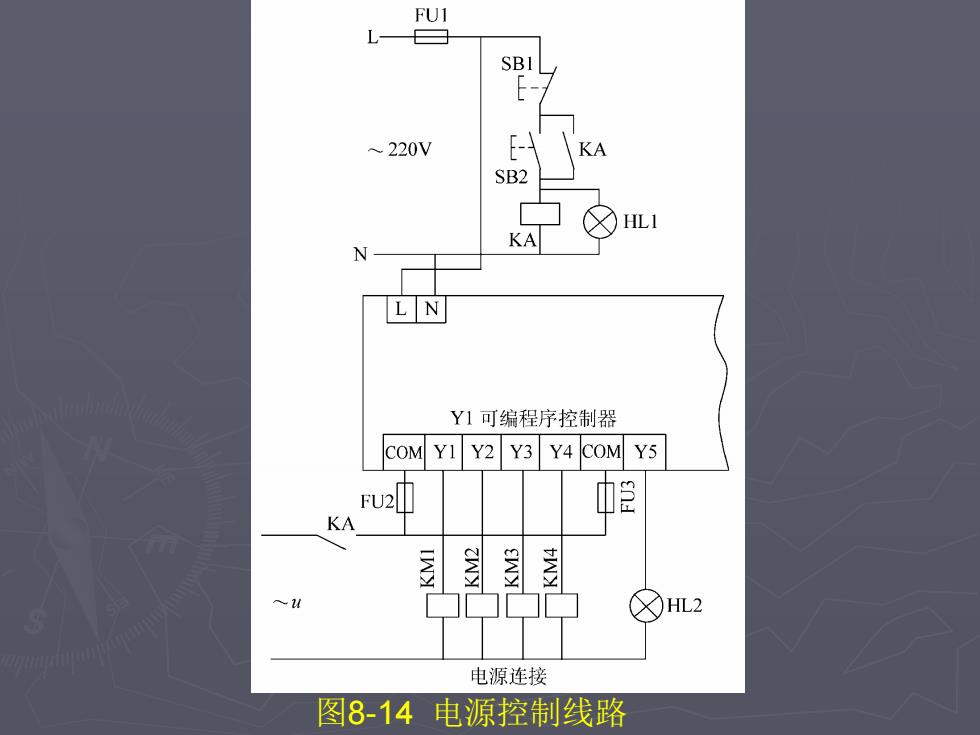

FU1 SBI ~220V E- KP SB2 KA N LN Y1可编程序控制器 COM Y1Y2 Y3 Y4COM Y5 中 KA ☒HL2 电源连接 图8-14 电源控制线路
图8-14 电源控制线路

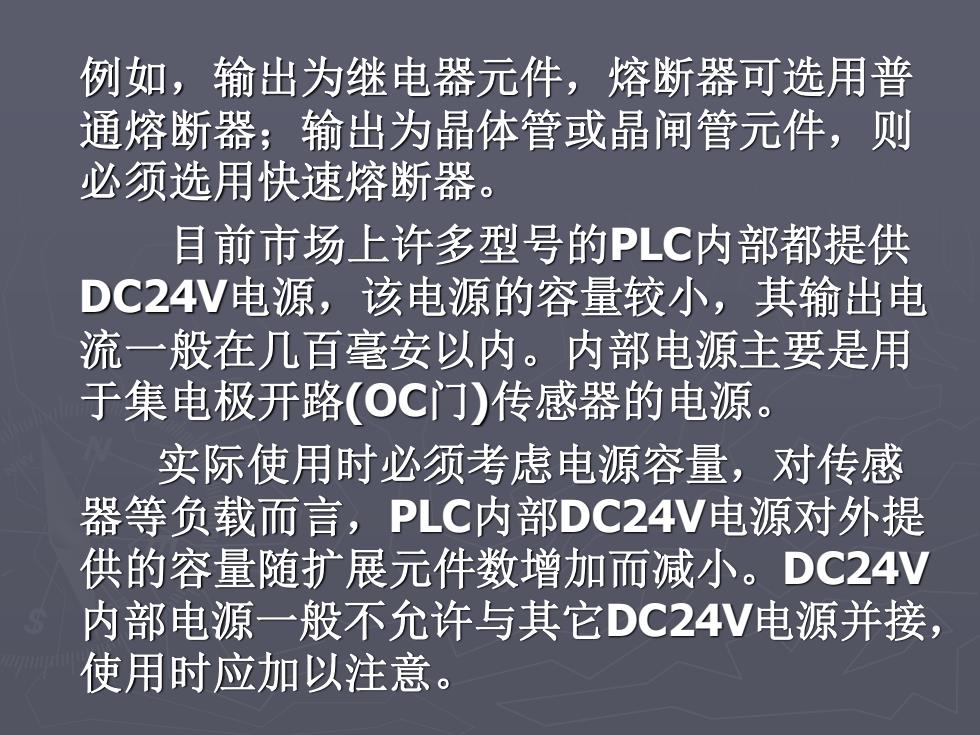

例如，输出为继电器元件，熔断器可选用普 通熔断器；输出为晶体管或晶闸管元件，则 必须选用快速熔断器。 目前市场上许多型号的PLC内部都提供 DC24V电源，该电源的容量较小，其输出电 流一般在几百毫安以内。内部电源主要是用 于集电极开路(OC门)传感器的电源。 实际使用时必须考虑电源容量，对传感 器等负载而言，PLC内部DC24V电源对外提 供的容量随扩展元件数增加而减小。DC24V 内部电源一般不允许与其它DC24V电源并接， 使用时应加以注意
例如，输出为继电器元件，熔断器可选用普 通熔断器；输出为晶体管或晶闸管元件，则 必须选用快速熔断器。 目前市场上许多型号的PLC内部都提供 DC24V电源，该电源的容量较小，其输出电 流一般在几百毫安以内。内部电源主要是用 于集电极开路(OC门)传感器的电源。 实际使用时必须考虑电源容量，对传感 器等负载而言，PLC内部DC24V电源对外提 供的容量随扩展元件数增加而减小。DC24V 内部电源一般不允许与其它DC24V电源并接， 使用时应加以注意
(二)输入端连接： 连接时应注意以下几个问题： 1)输入回路是否需要外接电源？ 2)要接什么类型电源（交流/直流）？ 3)电源的幅值多少、频率多少，极性要求如何？ 根据以往经验，一般在选型时可选择无电压汇 流形式，这种输入电路使用时较为方便
(二)输入端连接： 连接时应注意以下几个问题： 1)输入回路是否需要外接电源? 2)要接什么类型电源(交流／直流)? 3)电源的幅值多少、频率多少，极性要求如何? 根据以往经验，一般在选型时可选择无电压汇 流形式，这种输入电路使用时较为方便
INOO IN00 INO0 4 内 N01 IN02 IN02 AIN02 本 IN03 IN04 N04 IN05 IN06 N074 IN06 线 N07 线 AIN07 本 COM COM 路 COM COM a) b) IN00 INO1 IN01 IN02 内 IN02 INO3 : IN04 INO6 IN07 COM 路 COM c) a) 无电压汇流 b)交/直流汇流 e）交流汇流 图8-15PLC输入回路
a) 无电压汇流 b) 交／直流汇流 c) 交流汇流 图8-15 PLC输入回路

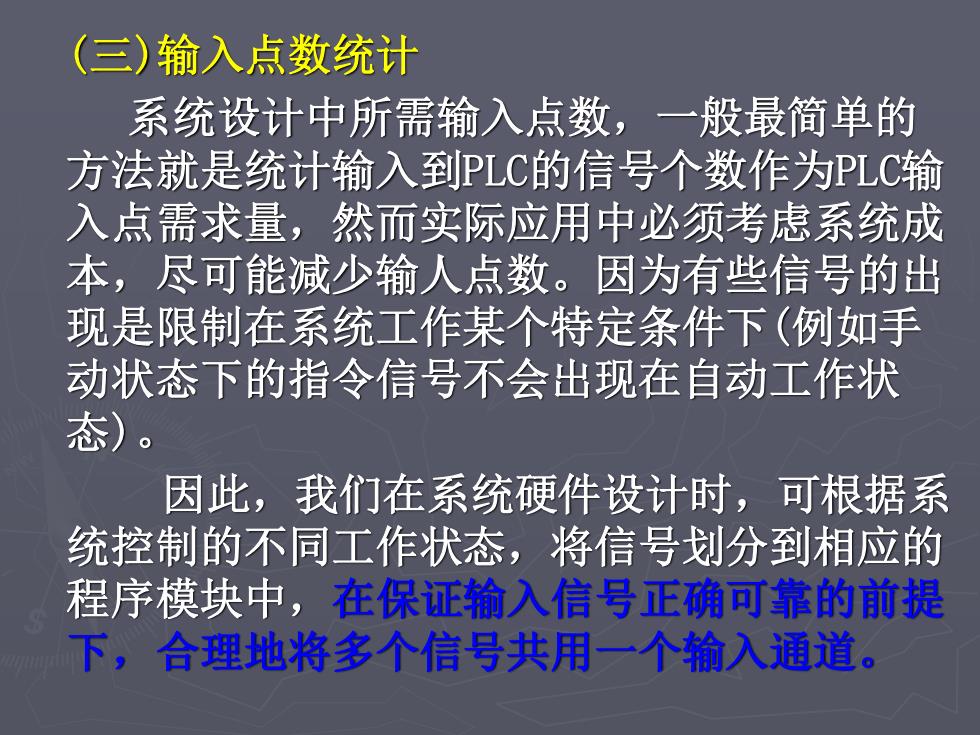

(三)输入点数统计 系统设计中所需输入点数，一般最简单的 方法就是统计输入到PLC的信号个数作为PLC输 入点需求量，然而实际应用中必须考虑系统成 本，尽可能减少输人点数。因为有些信号的出 现是限制在系统工作某个特定条件下（例如手 动状态下的指令信号不会出现在自动工作状 态)。 因此，我们在系统硬件设计时，可根据系 统控制的不同工作状态，将信号划分到相应的 程序模块中，在保证输入信号正确可靠的前提 下，合理地将多个信号共用一个输入通道
(三)输入点数统计 系统设计中所需输入点数，一般最简单的 方法就是统计输入到PLC的信号个数作为PLC输 入点需求量，然而实际应用中必须考虑系统成 本，尽可能减少输人点数。因为有些信号的出 现是限制在系统工作某个特定条件下(例如手 动状态下的指令信号不会出现在自动工作状 态)。 因此，我们在系统硬件设计时，可根据系 统控制的不同工作状态，将信号划分到相应的 程序模块中，在保证输入信号正确可靠的前提 下，合理地将多个信号共用一个输入通道
