第二节 辊压机械 一、辊压机械的分类 1、按物料通过压辊的位置分 卧式辊压机 立式辊压机 2、按操作性质分
第二节 辊压机械 一、辊压机械的分类 1、按物料通过压辊的位置分 卧式辊压机 立式辊压机 2、按操作性质分

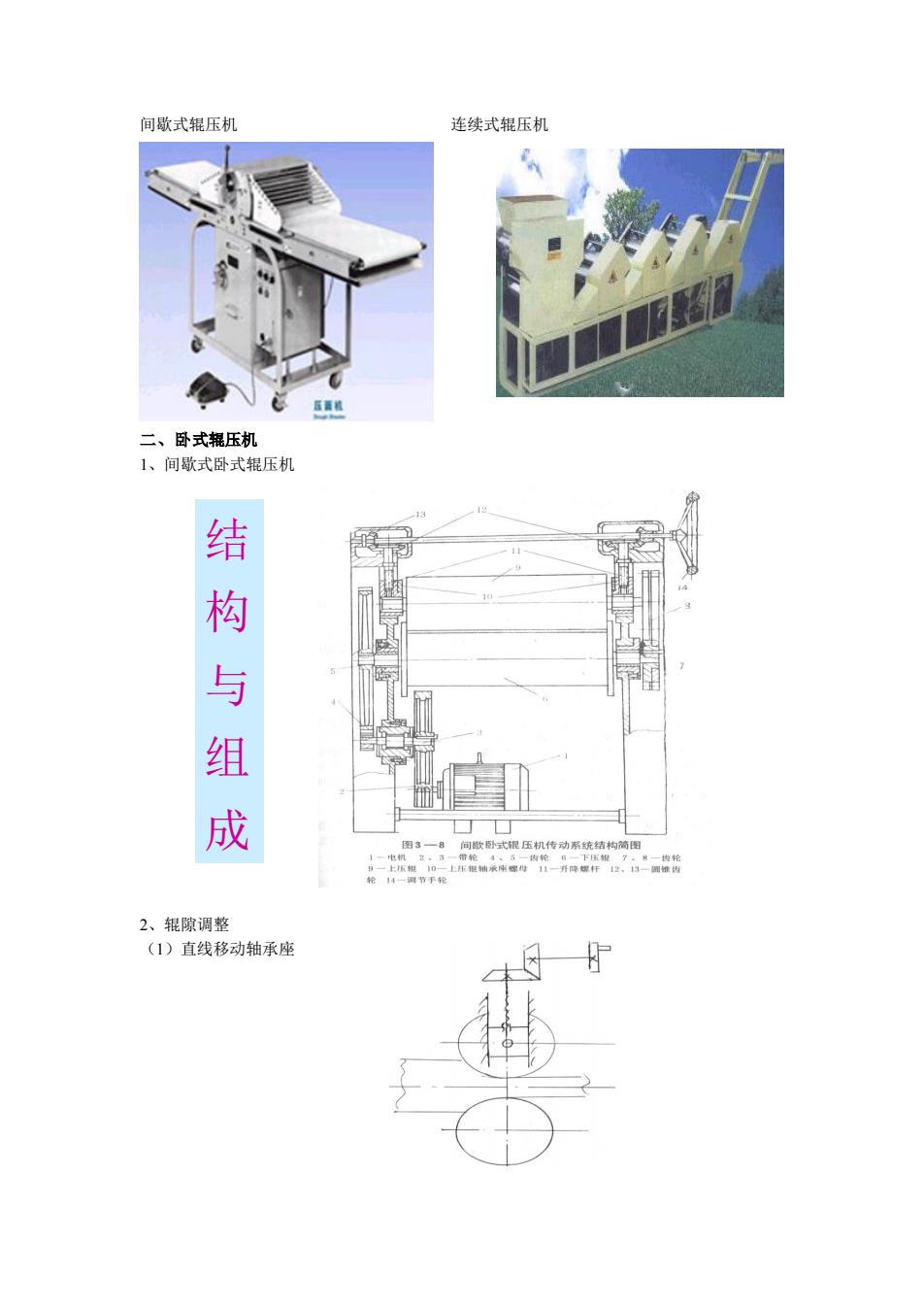

间歇式辊压机 连续式辊压机 二、卧式辊压机 1、间歇式卧式辊压机 2、辊隙调整 （1）直线移动轴承座 结 构 与 组 成
间歇式辊压机 连续式辊压机 二、卧式辊压机 1、间歇式卧式辊压机 2、辊隙调整 （1）直线移动轴承座 结 构 与 组 成
2、偏心套调整法 3、压辊传动齿轮 采用大模数齿轮, 模数 m=8~10 器目的是为了增加齿高 齿高 h=2.25m m h 调节范围 压 辊 轴 中 心 齿 轮 中 心 辊隙最大调节范围为：2e
2、偏心套调整法 3、压辊传动齿轮 采用大模数齿轮, 模数 m=8~10 器目的是为了增加齿高 齿高 h=2.25m m h 调节范围 压 辊 轴 中 心 齿 轮 中 心 辊隙最大调节范围为：2e

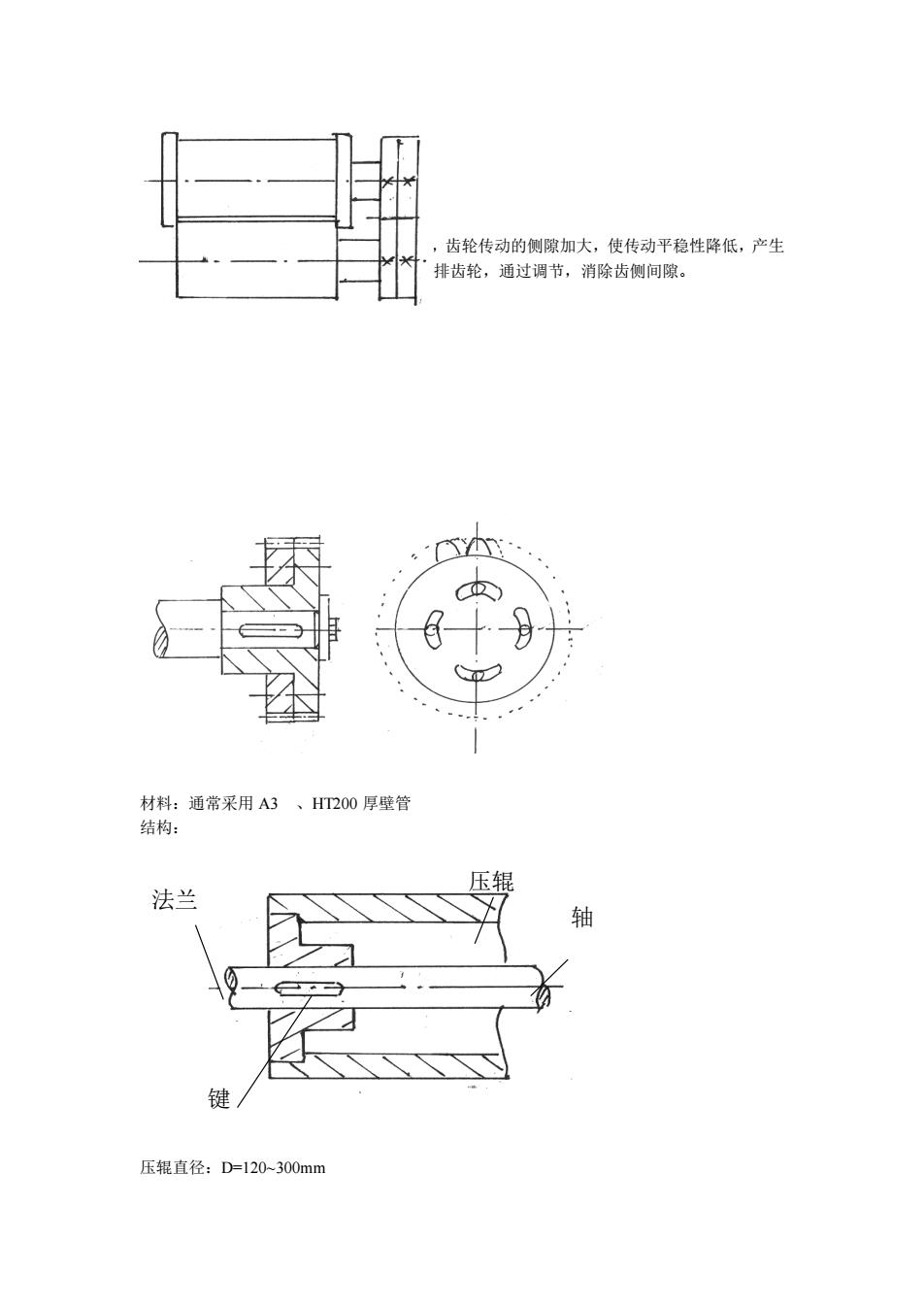

当单对齿轮啮合传动时，随着辊隙的增加，齿轮传动的侧隙加大，使传动平稳性降低，产生 冲击，为避免此现象的产生，一般采用双排齿轮，通过调节，消除齿侧间隙。 4、压辊 材料：通常采用 A3 、HT200 厚壁管 结构： 压辊直径：D=120~300mm 压辊 法兰 轴 键
当单对齿轮啮合传动时，随着辊隙的增加，齿轮传动的侧隙加大，使传动平稳性降低，产生 冲击，为避免此现象的产生，一般采用双排齿轮，通过调节，消除齿侧间隙。 4、压辊 材料：通常采用 A3 、HT200 厚壁管 结构： 压辊直径：D=120~300mm 压辊 法兰 轴 键

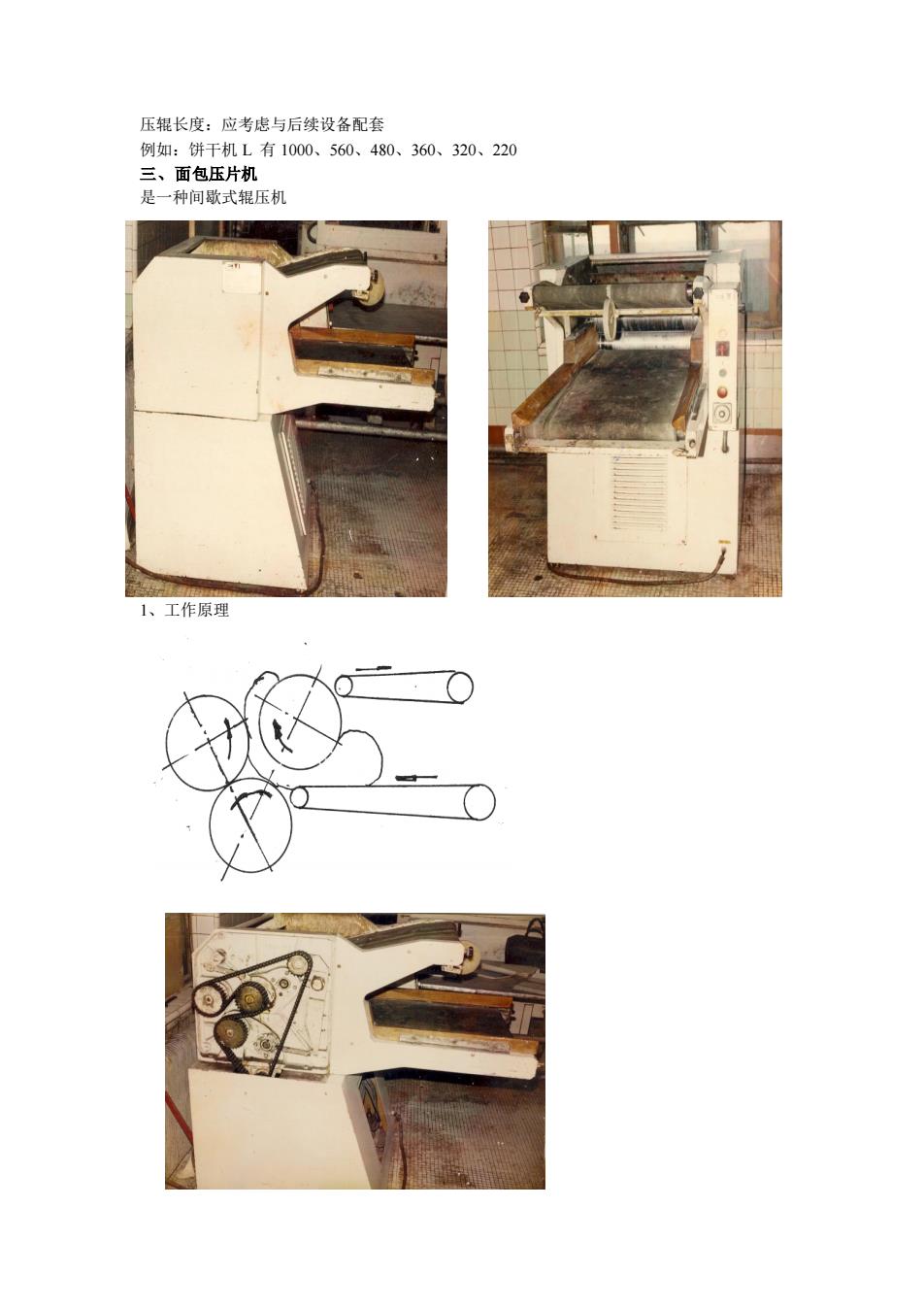

压辊长度：应考虑与后续设备配套 例如：饼干机 L 有 1000、560、480、360、320、220 三、面包压片机 是一种间歇式辊压机 1、工作原理 2、传动原理
压辊长度：应考虑与后续设备配套 例如：饼干机 L 有 1000、560、480、360、320、220 三、面包压片机 是一种间歇式辊压机 1、工作原理 2、传动原理
