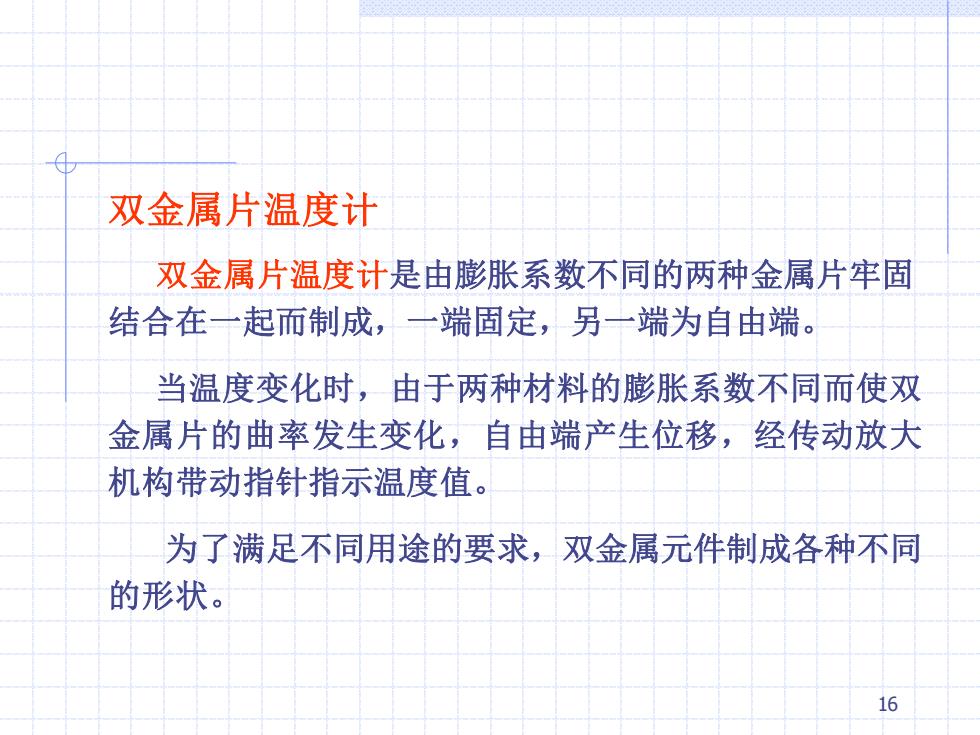

双金属片温度计 双金属片温度计是由膨胀系数不同的两种金属片牢固 结合在一起而制成，一端固定，另一端为自由端。 当温度变化时，由于两种材料的膨胀系数不同而使双 金属片的曲率发生变化，自由端产生位移，经传动放大 机构带动指针指示温度值。 为了满足不同用途的要求，双金属元件制成各种不同 的形状。 16
16 双金属片温度计 双金属片温度计是由膨胀系数不同的两种金属片牢固 结合在一起而制成，一端固定，另一端为自由端。 当温度变化时，由于两种材料的膨胀系数不同而使双 金属片的曲率发生变化，自由端产生位移，经传动放大 机构带动指针指示温度值。 为了满足不同用途的要求，双金属元件制成各种不同 的形状

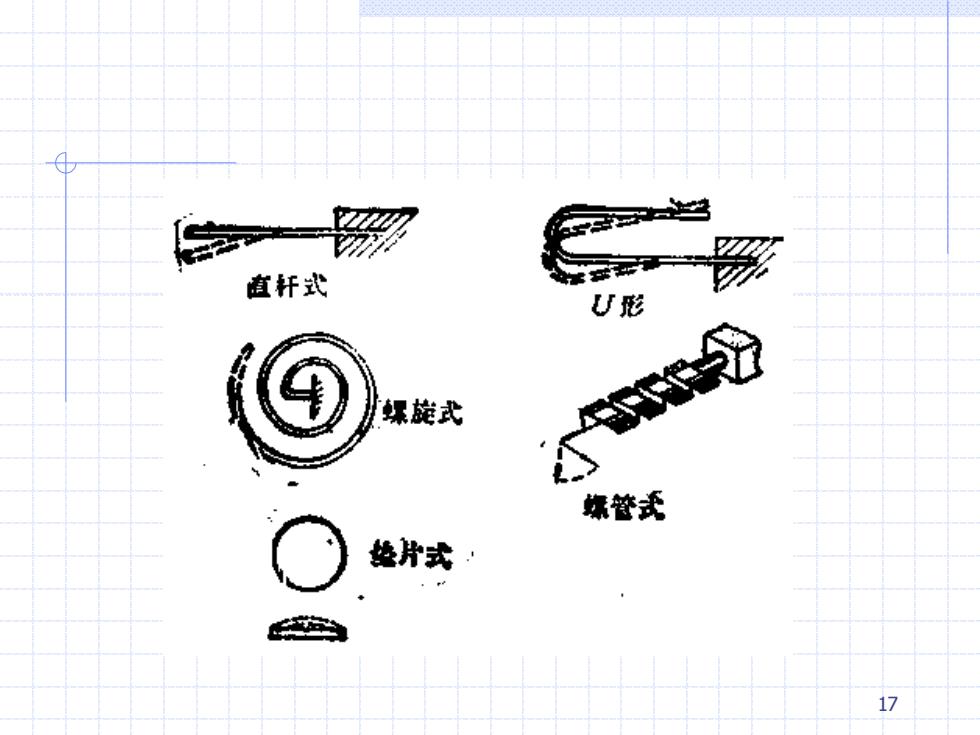

直杆式 U形 螺起武 姝管武 经井式 17
17

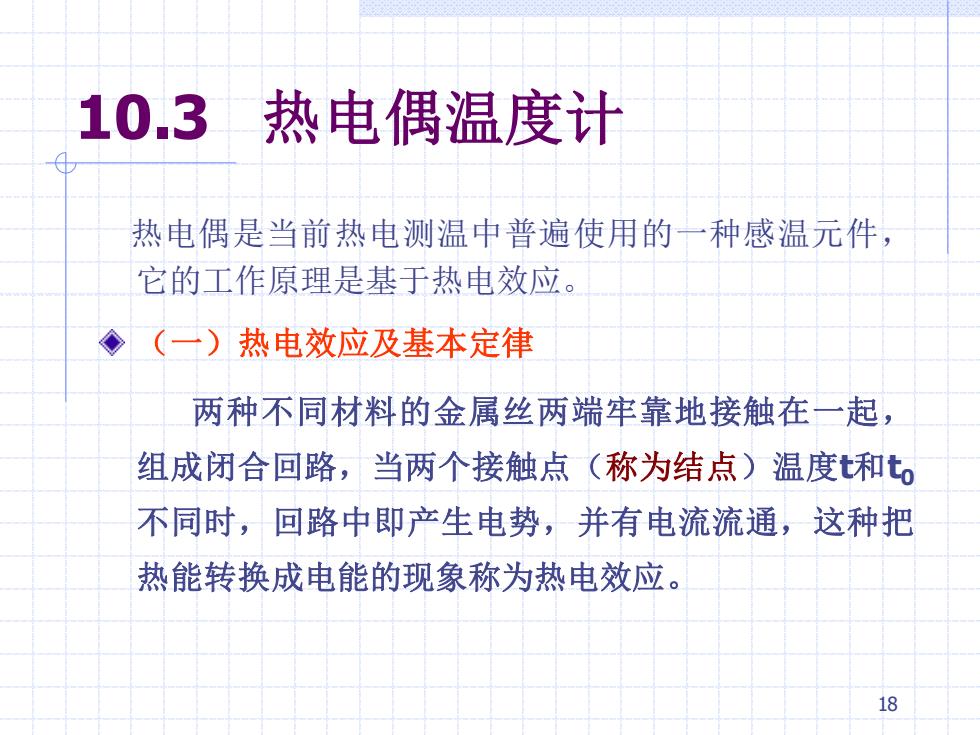

10.3热电偶温度计 热电偶是当前热电测温中普遍使用的一种感温元件， 它的工作原理是基于热电效应。 (一)热电效应及基本定律 两种不同材料的金属丝两端牢靠地接触在一起， 组成闭合回路，当两个接触点（称为结点）温度t和t。 不同时，回路中即产生电势，并有电流流通，这种把 热能转换成电能的现象称为热电效应。 18
18 10.3 热电偶温度计 热电偶是当前热电测温中普遍使用的一种感温元件， 它的工作原理是基于热电效应。 （一）热电效应及基本定律 两种不同材料的金属丝两端牢靠地接触在一起， 组成闭合回路，当两个接触点（称为结点）温度t和t0 不同时，回路中即产生电势，并有电流流通，这种把 热能转换成电能的现象称为热电效应

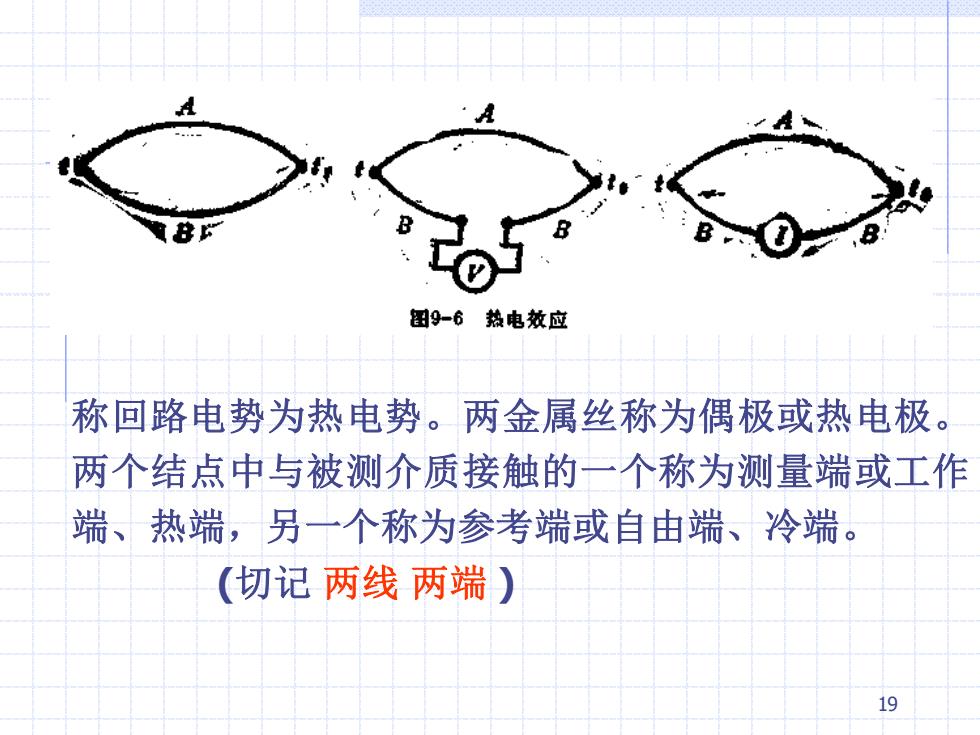

图9-6热电效应 称回路电势为热电势。两金属丝称为偶极或热电极。 两个结点中与被测介质接触的一个称为测量端或工作 端、热端，另一个称为参考端或自由端、冷端。 (切记两线两端) 19
19 称回路电势为热电势。两金属丝称为偶极或热电极。 两个结点中与被测介质接触的一个称为测量端或工作 端、热端，另一个称为参考端或自由端、冷端。 (切记 两线 两端 )
热电势的组成 ◆两根异质材料的接触电势 ◆导线两端的温差电势 20
20 热电势的组成 两根异质材料的接触电势 导线两端的温差电势
