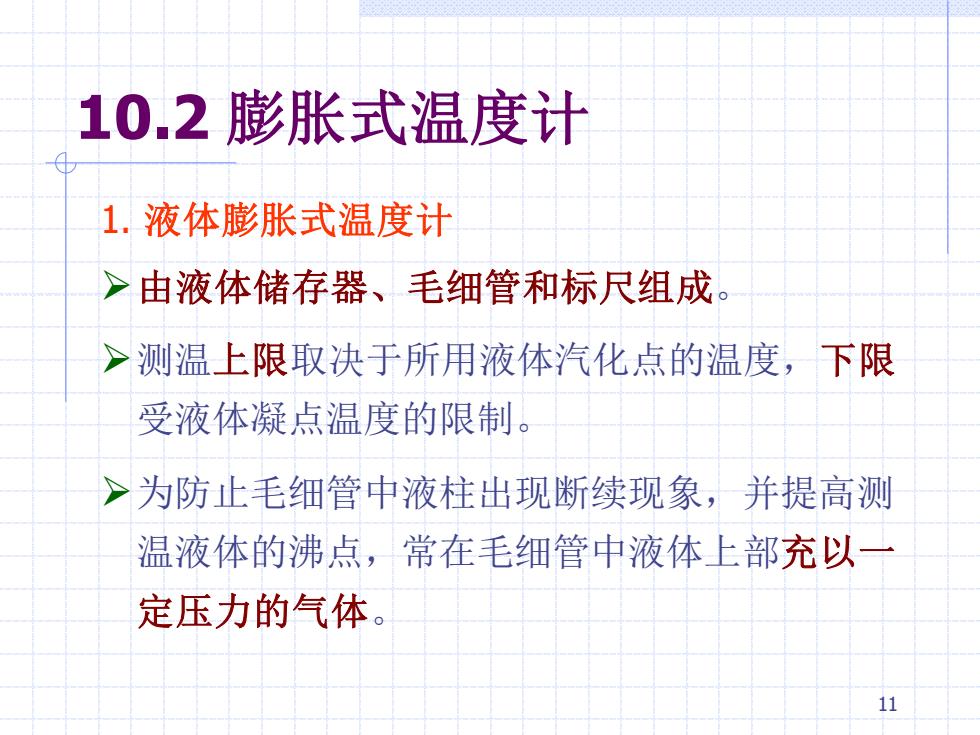

10.2膨胀式温度计 1.液体膨胀式温度计 >由液体储存器、毛细管和标尺组成。 >测温上限取决于所用液体汽化点的温度，下限 受液体凝点温度的限制。 >为防止毛细管中液柱出现断续现象，并提高测 温液体的沸点，常在毛细管中液体上部充以一 定压力的气体。 11
11 10.2 膨胀式温度计 1. 液体膨胀式温度计 ➢由液体储存器、毛细管和标尺组成。 ➢测温上限取决于所用液体汽化点的温度，下限 受液体凝点温度的限制。 ➢为防止毛细管中液柱出现断续现象，并提高测 温液体的沸点，常在毛细管中液体上部充以一 定压力的气体

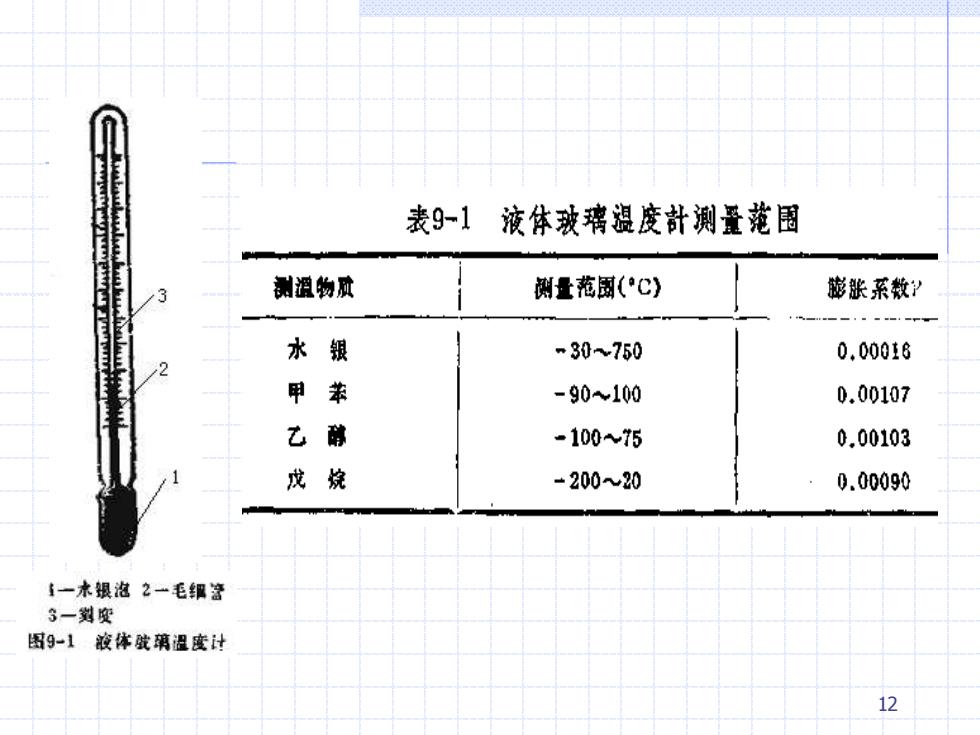

表9-1液体波璃温废計测量范围 测沮物府 测量花围(C) 膨张系救？ 水银 -30750 0.00016 甲苯 -90100 0.00107 乙醇 -100八75 0.00103 戊烷 -20020 0.00090 1一水银泡之一毛银洛 3一刻度 图9-1液体戏第温度计 12
12

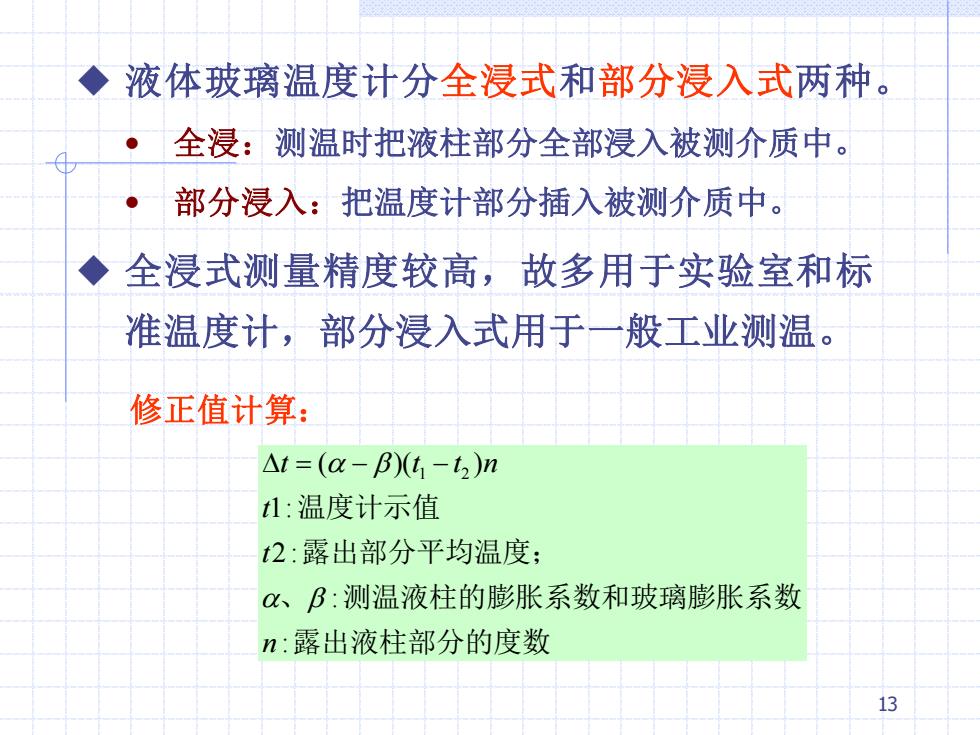

◆液体玻璃温度计分全浸式和部分浸入式两种。 ·全浸：测温时把液柱部分全部浸入被测介质中。 ·部分浸入：把温度计部分插入被测介质中。 ◆全浸式测量精度较高，故多用于实验室和标 准温度计，部分浸入式用于一般工业测温。 修正值计算： △t=(a-B)t-t2)n t1:温度计示值 t2:露出部分平均温度； Q、B:测温液柱的膨胀系数和玻璃膨胀系数 n:露出液柱部分的度数 13
13 ◆ 液体玻璃温度计分全浸式和部分浸入式两种。 • 全浸：测温时把液柱部分全部浸入被测介质中。 • 部分浸入：把温度计部分插入被测介质中。 ◆ 全浸式测量精度较高，故多用于实验室和标 准温度计，部分浸入式用于一般工业测温。 1 2 ( )( ) 1 : 2 : : : t t t n t t n = − − 温度计示值 露出部分平均温度； 、 测温液柱的膨胀系数和玻璃膨胀系数 露出液柱部分的度数 修正值计算：

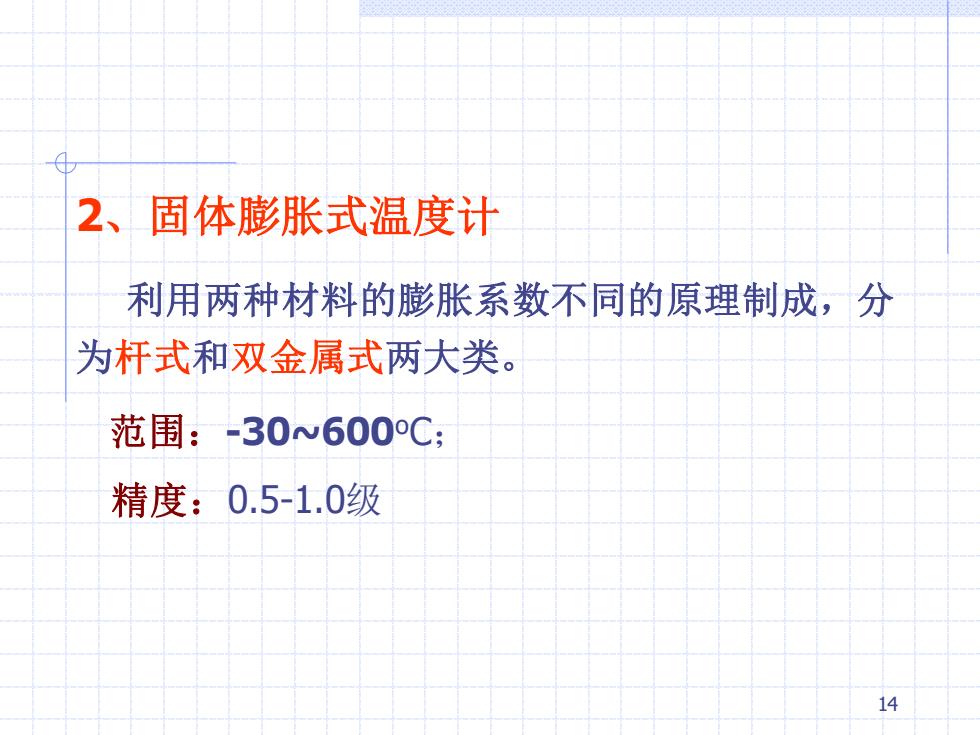

2、固体膨胀式温度计 利用两种材料的膨胀系数不同的原理制成，分 为杆式和双金属式两大类。 范围：-30w600C: 精度：0.5-1.0级 14
14 2、固体膨胀式温度计 利用两种材料的膨胀系数不同的原理制成，分 为杆式和双金属式两大类。 范围：-30~600oC； 精度：0.5-1.0级

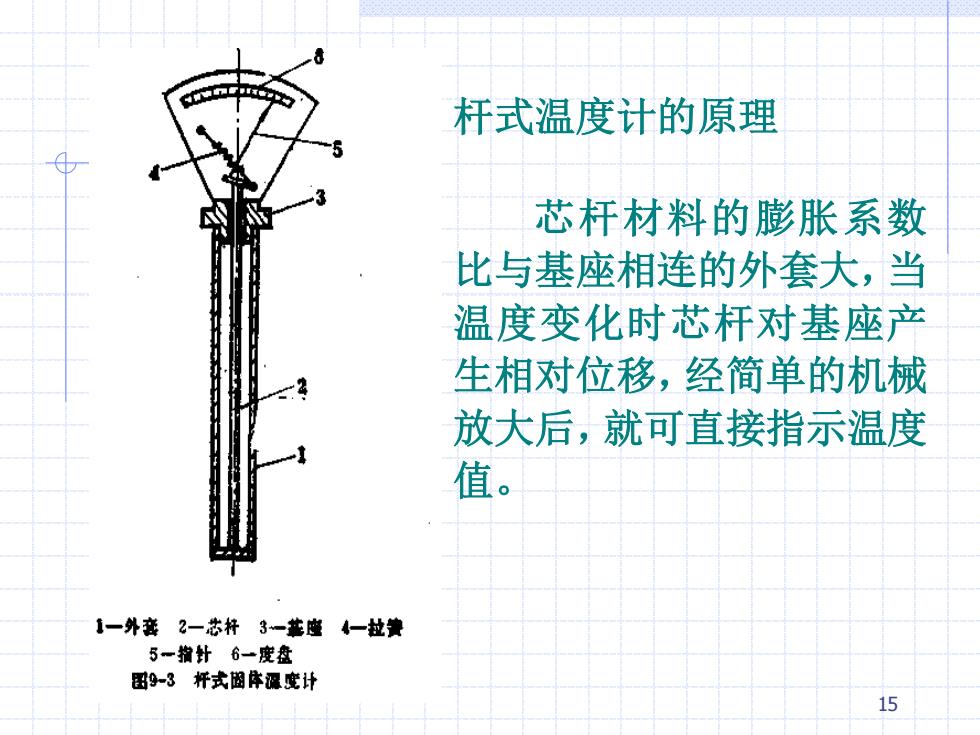

杆式温度计的原理 芯杆材料的膨胀系数 比与基座相连的外套大，当 温度变化时芯杆对基座产 生相对位移，经简单的机械 放大后，就可直接指示温度 值。 1一外喜2一芯杆3一基座一拉费 5一指针6一度盘 图93杆式图体深度计 15
15 杆式温度计的原理 芯杆材料的膨胀系数 比与基座相连的外套大，当 温度变化时芯杆对基座产 生相对位移，经简单的机械 放大后，就可直接指示温度 值
