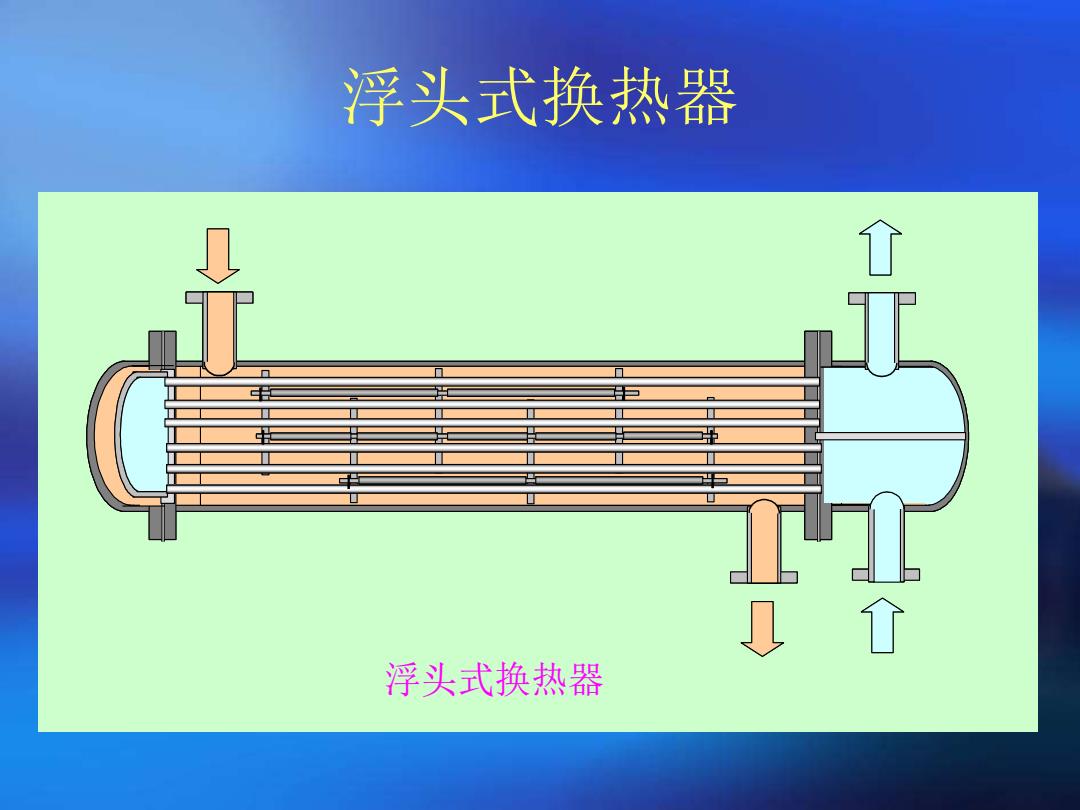

浮头式换热器 巨 工 1 浮头式换热器
浮头式换热器 浮头式换热器
2.1概述 二、传热的基本方式（按机理的不同） ● 导热 有温差就有导热。主要发生在固体、静止流体以及无传热 方向上的流动的流体内。其特点是无质点位移 对流一依靠质点的相对位移传热。 自然对流一各处温度不同，由密度差引起的。 强制对流一强制流体运动传热。 ·辐射一物质依靠发射电磁波进行传热。温度较高时才比较明显。 Notes:固体内部传热只能靠导热；而流体与壁面间的换热，往往既有 对流又有导热，总称为对流传热过程。冷热流体间的传热是一个过程
2.1 概述 二、传热的基本方式（按机理的不同） 导热——有温差就有导热。主要发生在固体、静止流体以及无传热 方向上的流动的流体内。其特点是无质点位移 对流——依靠质点的相对位移传热。 自然对流—各处温度不同，由密度差引起的。 强制对流—强制流体运动传热。 辐射—物质依靠发射电磁波进行传热。温度较高时才比较明显。 Notes：固体内部传热只能靠导热；而流体与壁面间的换热，往往既有 对流又有导热，总称为对流传热过程。冷热流体间的传热是一个过程
8 ◆义电型受强 是这样 000004 热 对流 导热/对流 体 冷流体 两相流体之间的传热过程 间壁 ·热流体将热传给内管内壁侧（对流给热） 热量由管内壁传递到外壁侧（导热） 管外避面将热传递给冷流体（对流给热）
8 两相流体之间的传热过程 热流体将热传给内管内壁侧(对流给热) 热量由管内壁传递到外壁侧（导热） 管外壁面将热传递给冷流体(对流给热）

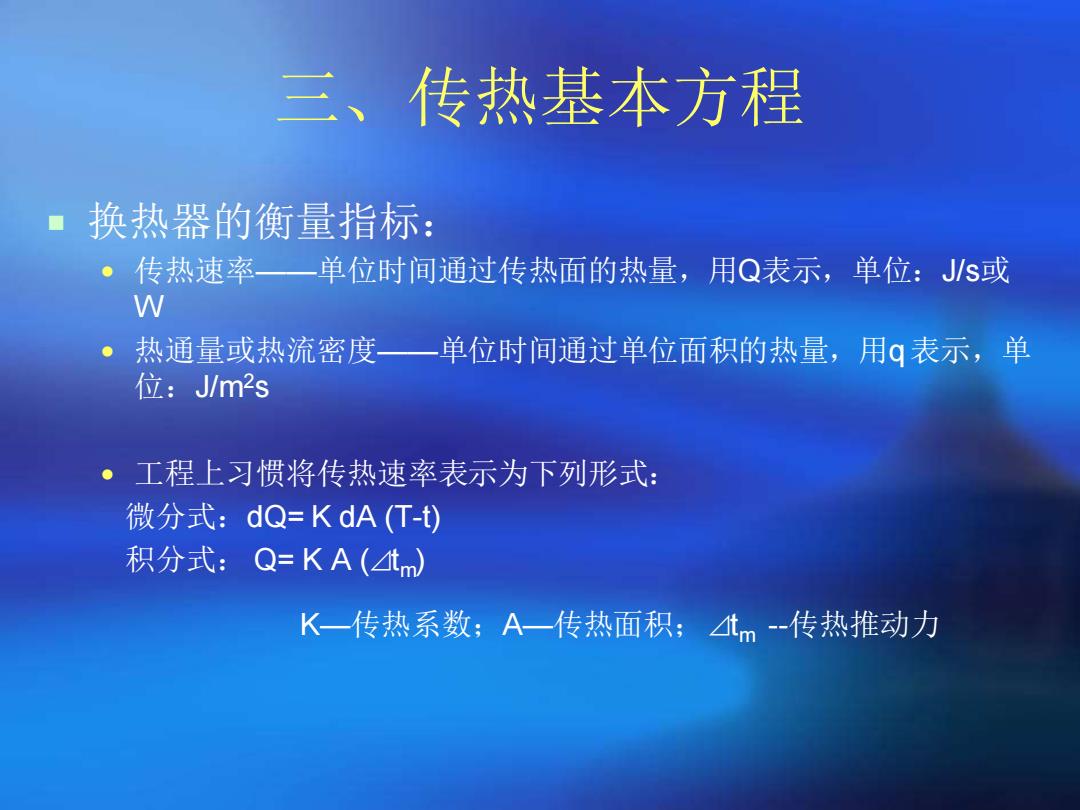

三、传热基本方程 换热器的衡量指标： ·传热速率一单位时间通过传热面的热量，用Q表示，单位：Js或 W 热通量或热流密度一单位时间通过单位面积的热量，用g表示，单 位：J/m2s ◆工程上习惯将传热速率表示为下列形式： 微分式：dQ=KdA(T-t) 积分式：Q=KA(tm) K一传热系数；A一传热面积；tm-传热推动力
三、传热基本方程 换热器的衡量指标： 传热速率——单位时间通过传热面的热量，用Q表示，单位：J/s或 W 热通量或热流密度——单位时间通过单位面积的热量，用q 表示，单 位：J/m2s 工程上习惯将传热速率表示为下列形式： 微分式：dQ= K dA (T-t) 积分式： Q= K A (⊿tm) K—传热系数；A—传热面积；⊿tm --传热推动力

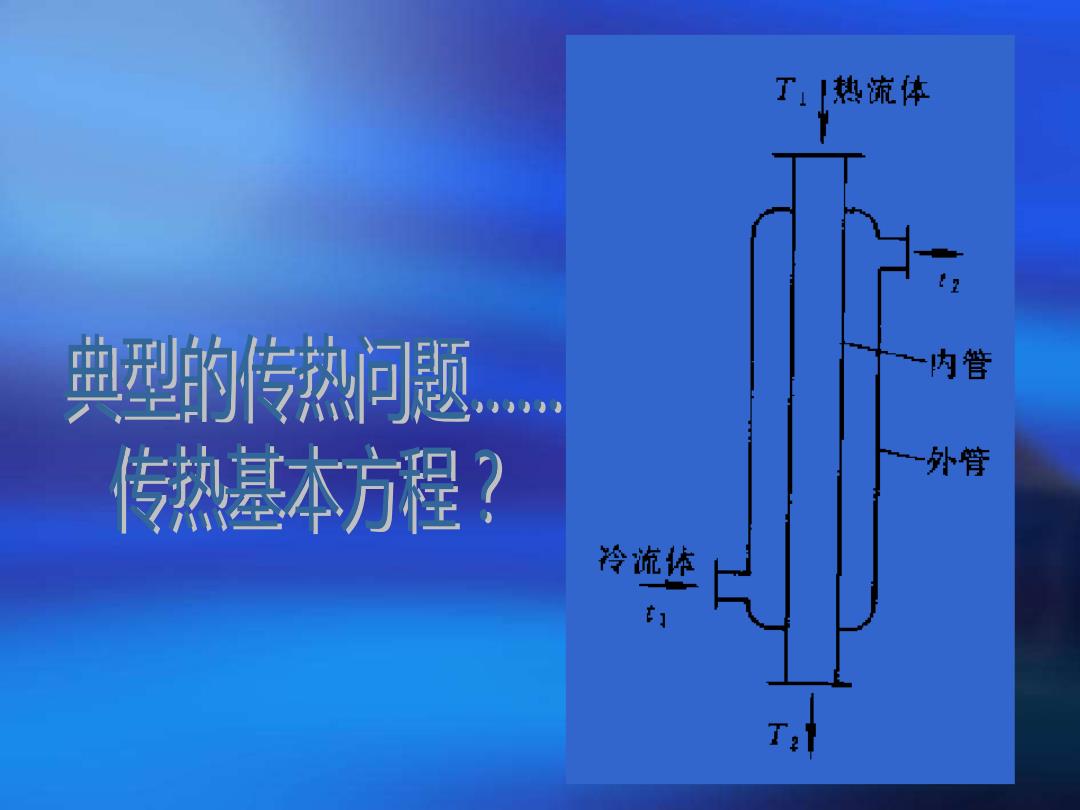

了热流体 典型的传热问题 内管 传熟基本方程？ 外管 冷流体
