第4章气体吸收 Gas Absorption
第 4 章 气体吸收 Gas Absorption
主要内容 ▣1概述 ■2吸收相平衡 ■3传质机理与传质速率 ■3.1分子扩散 ■3.2气相中稳态分子扩散 ■3.3传质机理 ■3.4吸收速率式 2023年5月 2
主要内容 ◼ 1 概述 ◼ 2 吸收相平衡 ◼ 3 传质机理与传质速率 ◼ 3.1分子扩散 ◼ 3.2气相中稳态分子扩散 ◼ 3.3传质机理 ◼ 3.4 吸收速率式 2023年5月 2
主要内容 ■4吸收塔的计算 ■4.1物料衡算 ■4.2吸收用量的确定 ■4.3填料层高度的计算 ■4.4吸收塔理论板数的计算 ■5吸收系数 ■6脱吸及其它条件的吸收 2023年5月 3
主要内容 ◼ 4 吸收塔的计算 ◼ 4.1 物料衡算 ◼ 4.2 吸收用量的确定 ◼ 4.3填料层高度的计算 ◼ 4.4吸收塔理论板数的计算 ◼ 5 吸收系数 ◼ 6 脱吸及其它条件的吸收 2023年5月 3

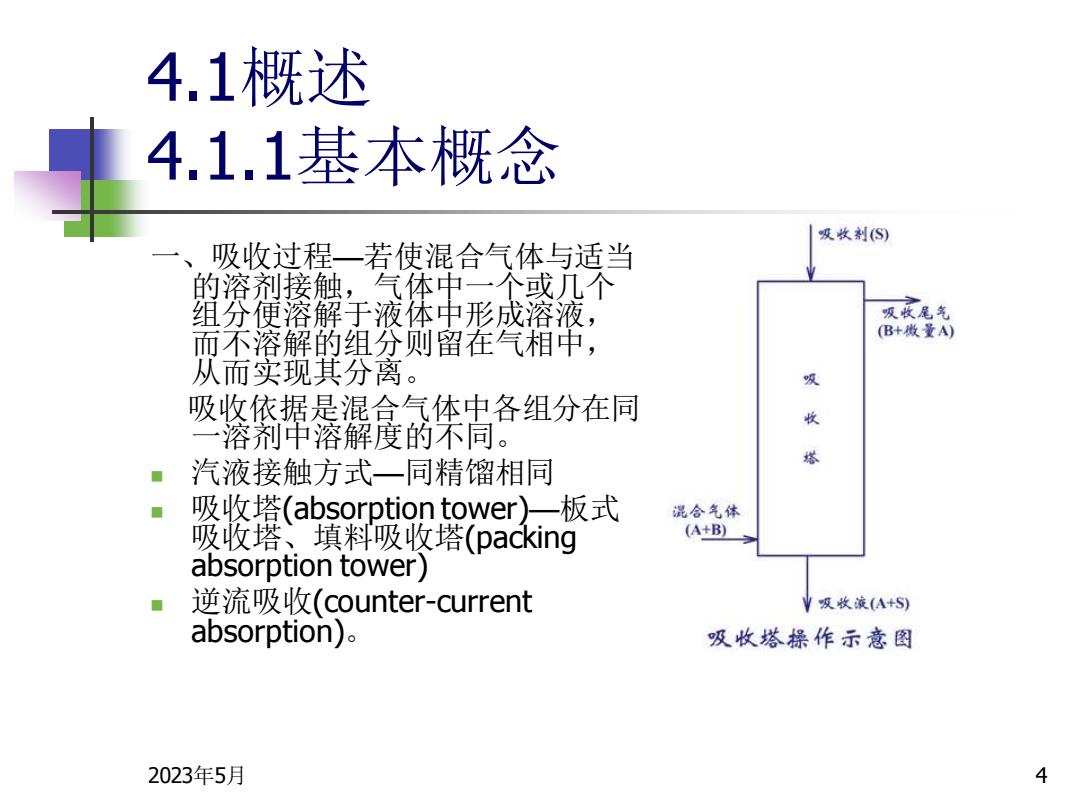

4.1概述 4.1.1基本概念 吸收剂（⑤ 吸收过程一若使混合气体与适当 的溶剂接触，气体中一个或几个 组分便溶解于液体中形成溶液， 吸收尾气 而不溶解的组分则留在气相中， (B+发量A) 从而实现其分离。 吸 吸收依据是混合气体中各组分在同 收 一溶剂中溶解度的不同。 ■汽液接触方式一同精馏相同 吸收塔(absorption tower)一板式 混合气体 吸收塔、填料吸收塔(packing (A+B) absorption tower) 逆流吸收(counter-current V双收液(A+S) absorption)。 吸收塔操作示意图 2023年5月 4
4.1概述 4.1.1基本概念 一、吸收过程 —若使混合气体与适当 的溶剂接触，气体中一个或几个 组分便溶解于液体中形成溶液， 而不溶解的组分则留在气相中， 从而实现其分离。 吸收依据是混合气体中各组分在同 一溶剂中溶解度的不同。 ◼ 汽液接触方式 —同精馏相同 ◼ 吸收塔(absorption tower) —板式 吸收塔、填料吸收塔(packing absorption tower) ◼ 逆流吸收(counter -current absorption) 。 2023 年 5 月 4
基本概念 解吸(desorption)—将被溶解于液相的 气体组分释放出来的操作。 ■解吸是吸收的逆过程，目的是实现溶剂与被 溶解组分的分离，回收溶剂（溶剂再生） ■常用解吸方法一吹气、减压、加热 ■ 吸收解吸一般是并存的，互相影响。若吸收 的目的为制取某种溶液，则无须解吸 2023年5月 5
基本概念 ◼ 解吸(desorption)——将被溶解于液相的 气体组分释放出来的操作。 ◼ 解吸是吸收的逆过程，目的是实现溶剂与被 溶解组分的分离，回收溶剂（溶剂再生） ◼ 常用解吸方法——吹气、减压、加热 ◼ 吸收解吸一般是并存的，互相影响。若吸收 的目的为制取某种溶液，则无须解吸 2023年5月 5
