《电路》课程教学资源（A）课件（内容+例题，图片版）第2章 电阻电路的等效变换

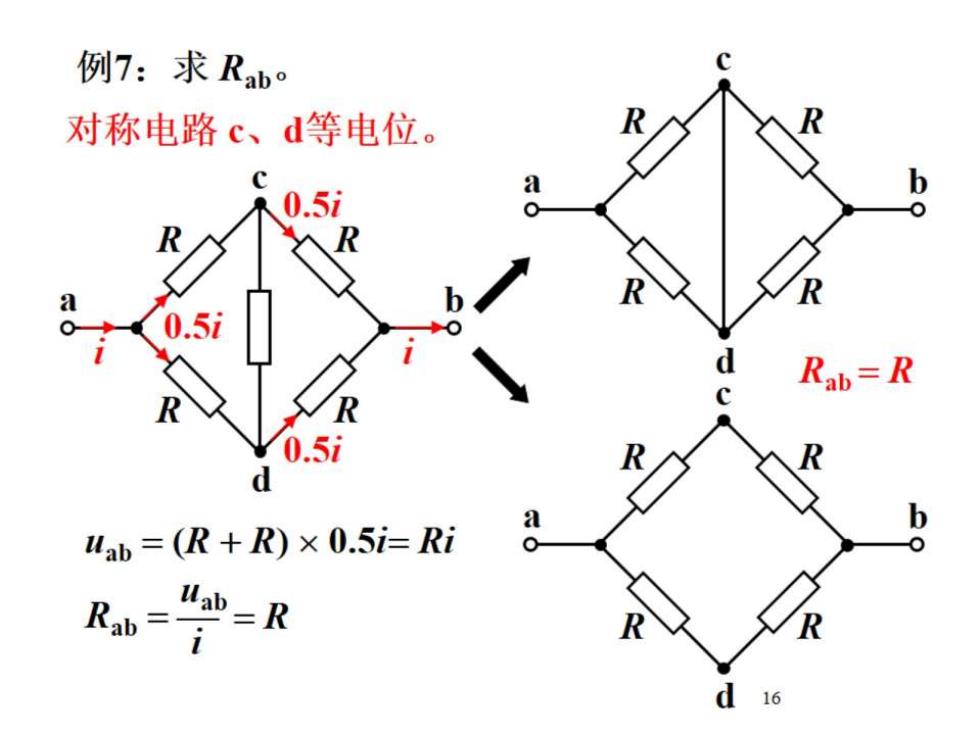

例7：求Rab。 对称电路c、d等电位。 a b 0.5i R d Rab=R 0.5i d b uab=(R+R)×0.5i=Ri a Uab =R Rab R D d 16

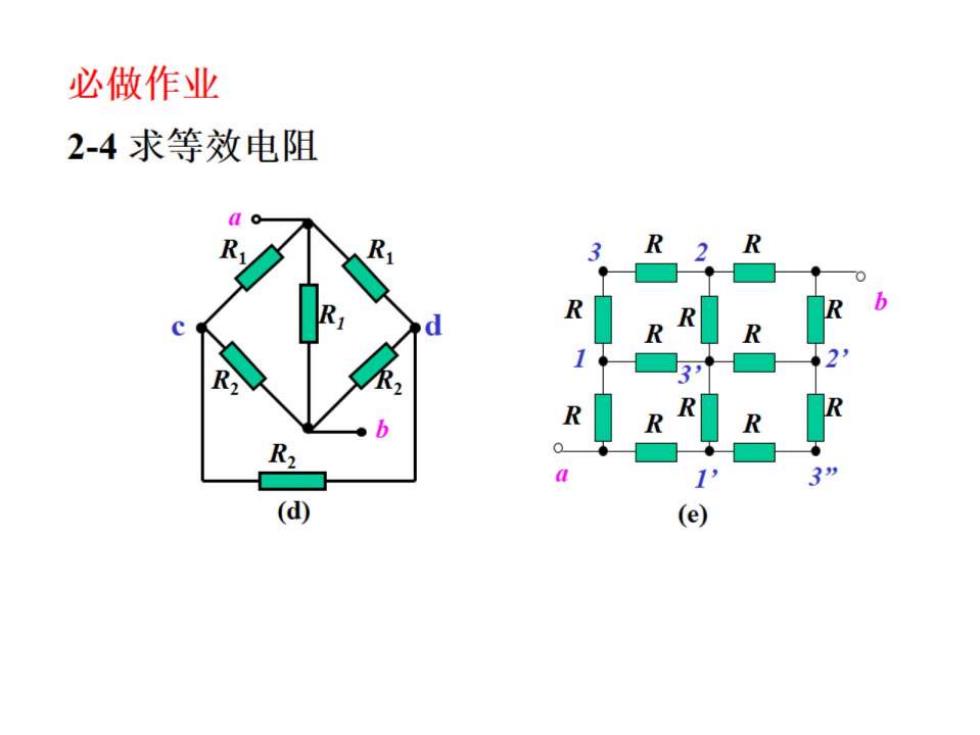

必做作业 2-4求等效电阻 a R 3 R R R (d) (e)

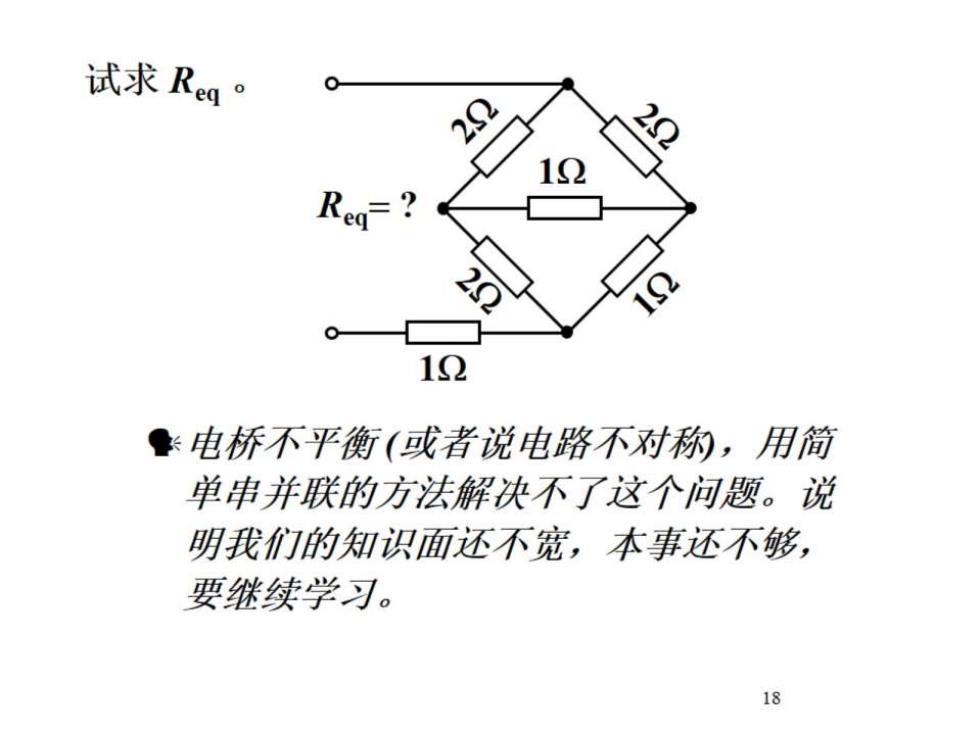

试求Rq。 电桥不平衡（或者说电路不对的，用简 单串并联的方法解决不了这个问题。说 明我们的知识面还不宽，本事还不够， 要继续学习。 18
