医学影像电子学公△公可回四网 [例]设计一个监视交通信号灯工作状态的逻辑电 路。正常情况下，红、黄、绿灯只有一个亮，否则视 为故障状态，发出报警信号，提醒有关人员修理。 [解]1.逻辑抽象 输入变量：R(红)]1-亮 列真值表 Y(黄) RYGZ G(绿)」0-灭 000 1 1-有 001 0 输出变量：Z(有无故障) 0-无 010 0 2.卡诺图化简 YG 01 1 R00011110 0 Z=RYG+RY 0 1 +RG+YG

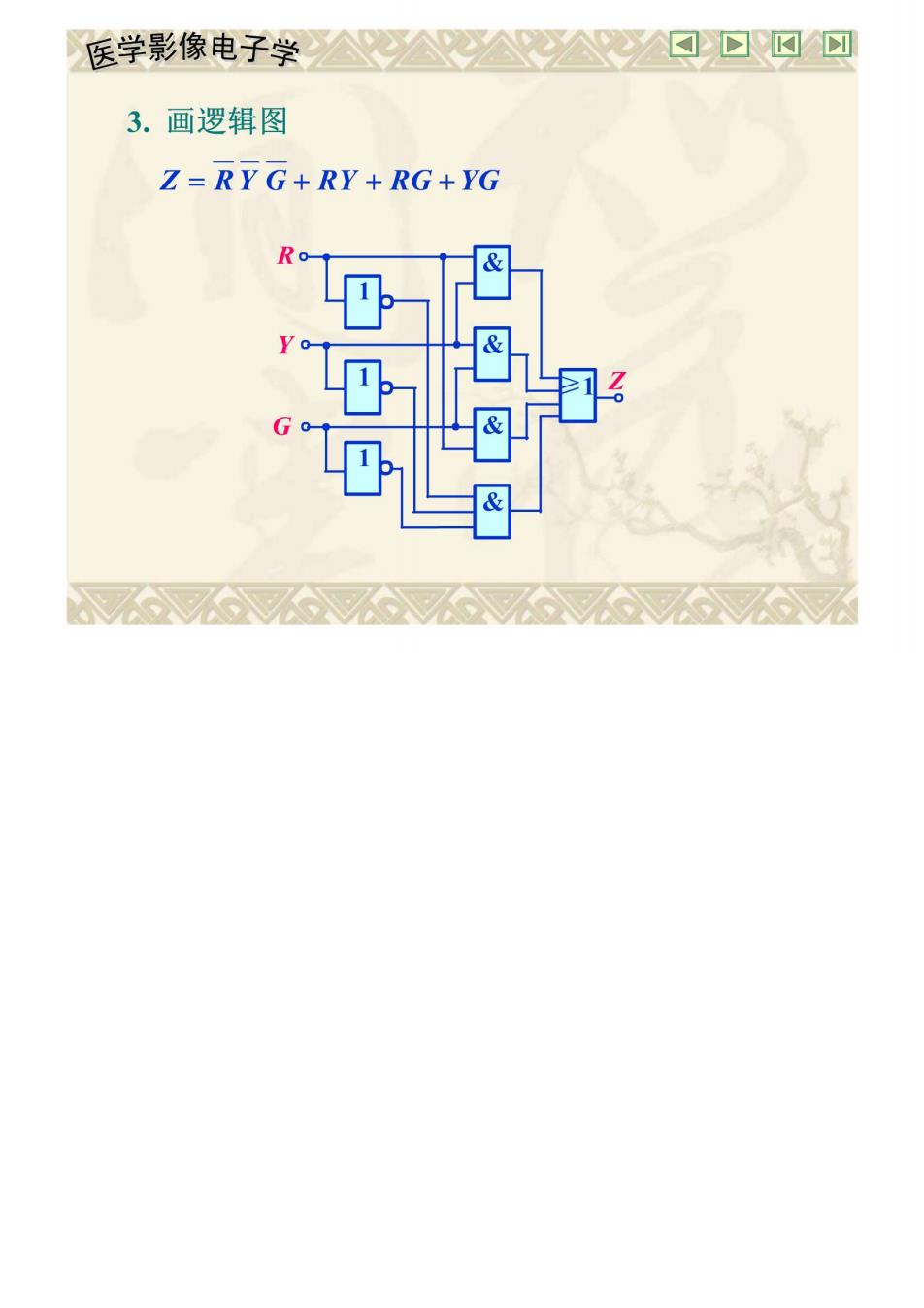

医学影像电子学公公公国四四回 3.画逻辑图 Z=RYG+RY+RG+YG Ro

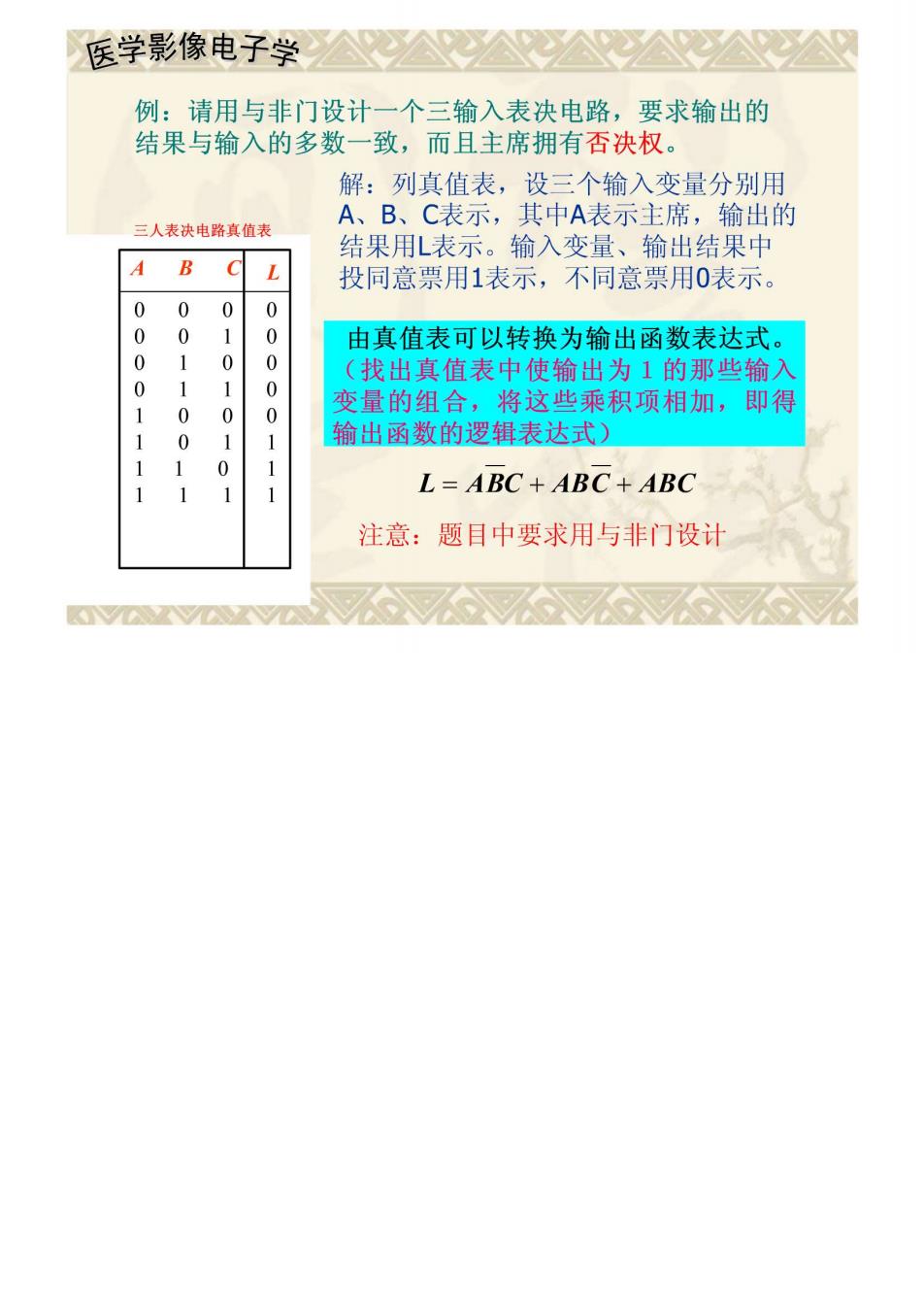

医学影像电子学△△△△△△△ 例：请用与非门设计一个三输入表决电路，要求输出的 结果与输入的多数一致，而且主席拥有否决权。 解：列真值表，设三个输入变量分别用 三人表决电路真值表 A、B、C表示，其中A表示主席，输出的 A B CL 结果用L表示。输入变量、输出结果中 投同意票用1表示，不同意票用0表示。 000 001 0 由真值表可以转换为输出函数表达式。 01 1 0 (找出真值表中使输出为1的那些输入 0 1 0 0 0 变量的组合，将这些乘积项相加，即得 0 01 输出函数的逻辑表达式) 11 0 1 11 1 L=ABC+ABC+ABC 注意：题日中要求用与非门设计

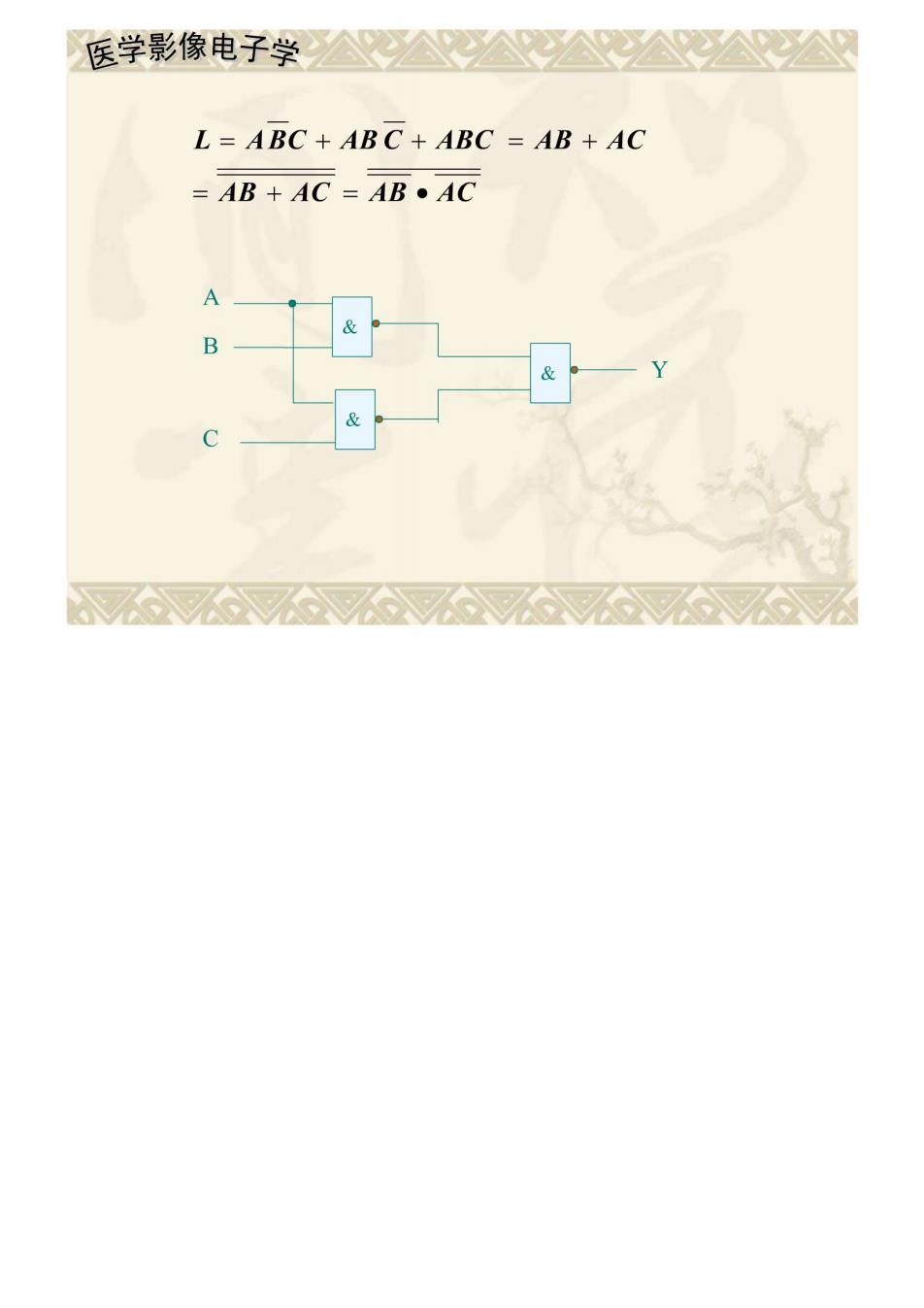

医学影像电子学△公公公 L=ABC+ABC+ABC AB+AC =AB+AC=AB·AC
医学影像电子学△△△△△公 现代汽车中使用多个CPU对发动机、驾驶安全、 刹车系统以及通信服务等进行实时处理。难怪汽车 大王福特公司的人说，他们出售的计算能力已超过 IBM。车门报警器、语音提示器以及类似的数字模 块在许多场合得到很好的应用，给我们的生活带来 便利
